ВПП точного захода на посадку I, II, III категорий

4.2.3. Требования Норм по ограничению и устранению препятствий для аэродромов с ВПП, оборудованными для точного захода на посадку по минимумам I, II или III категории (пункт 4.2.3 Норм) кроме всех требований Норм по ограничению и устранению препятствий для ВПП, оборудованных для захода на посадку по приборам (пункт 4.2.1 Норм), включают дополнительные требования по обеспечению вблизи ВПП свободного от препятствий воздушного пространства, ограниченного следующими поверхностями:

внутренней поверхностью захода на посадку;

внутренними переходными поверхностями;

поверхностью прерванной посадки.

Расположение этих поверхностей относительно ВПП и переходных поверхностей показано на рисунке 4.14.

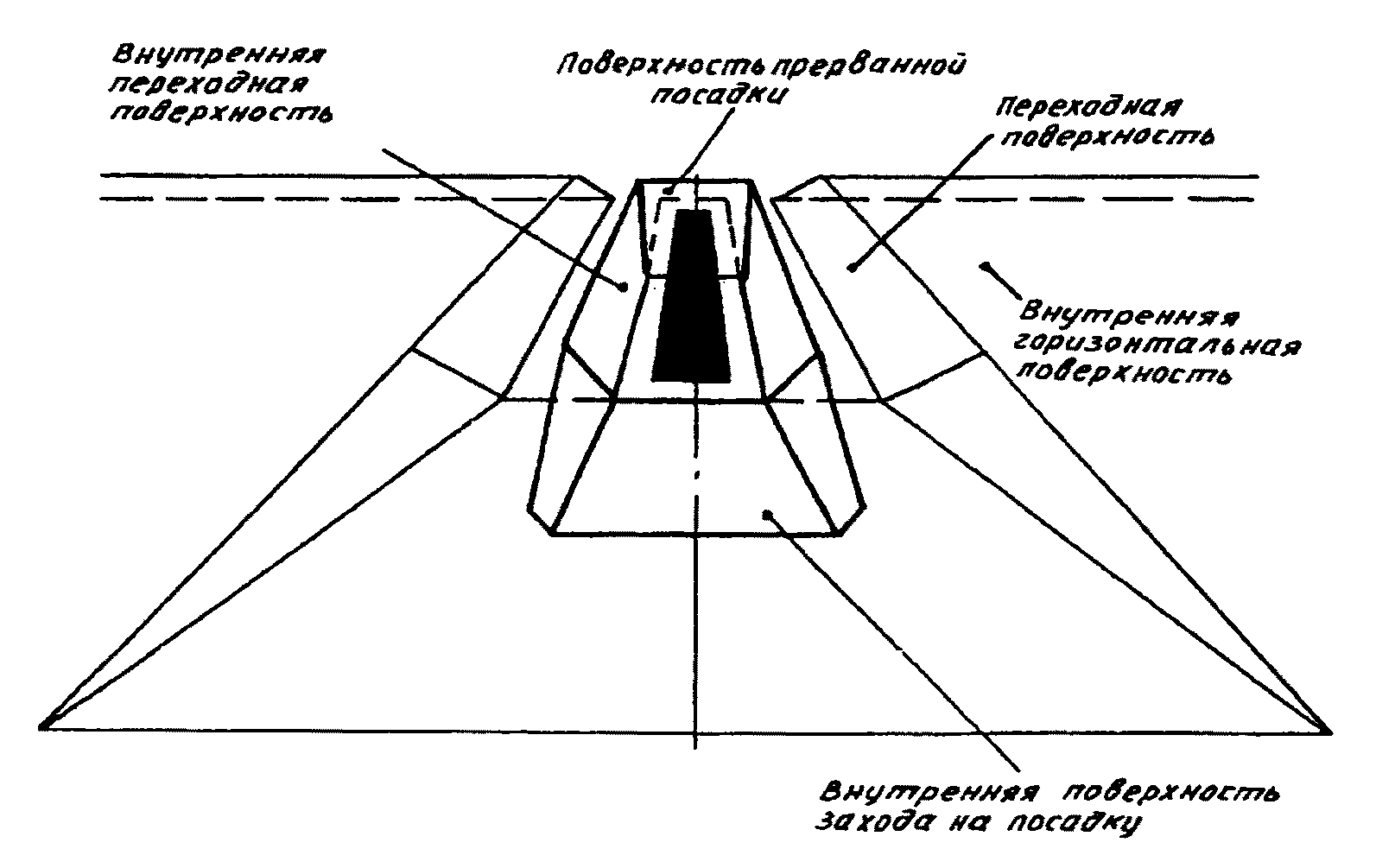

Рис. 4.14. Взаимное расположение поверхностей ограничения

препятствий для ВПП, оборудованных для захода на посадку

по I, II или III категории (вид по направлению захода

на посадку)

Для проведения мероприятий по устранению существующих препятствий, выступающих за внешнюю горизонтальную поверхность, коническую поверхность, внутреннюю горизонтальную поверхность, поверхность захода на посадку и переходные поверхности, указанных в Нормах (пункт 4.2.4), необходимо руководствоваться пунктами 4.2.1.1 - 4.2.1.7 настоящих Методик.

Отсутствие препятствий, выступающих за внутреннюю поверхность захода на посадку (ВЗП), внутренние переходные поверхности (ВП) и поверхность прерванной посадки (ПП), подтверждается с использованием соответствующих планов (рисунки 4.15 и 4.16) и расчетных таблиц (таблица 4.4), составляемых для каждого направления, оборудованного для точного захода на посадку по минимумам I, II, III категории.

Обозначения: H_о* - абсолютная высота осевой линии ВПП на расстоянии 1800 м за порогом ВПП (X = -1800 м)

Рис. 4.15. План внутренней поверхности захода на посадку,

внутренних переходных поверхностей и поверхности прерванной

посадки (расстояние от порога до конца ВПП не менее 1800 м)

Обозначения: H_о* - абсолютная высота осевой линии в конце ВПП (X = -L).

Рис. 4.16. План внутренней поверхности захода на посадку,

внутренних переходных поверхностей и поверхности прерванной

посадки (расстояние от порога до конца ВПП менее 1800 м)

Планы подготавливаются аналогично пунктам 4.2.1.2 - 4.2.1.4 настоящих Методик с использованием масштаба не менее 1:20000.

Выявление всех критических препятствий и проведение мер по их устранению означает соответствие требованиям пункта 4.2.2 Норм.

В этом случае в таблице соответствия указывается:

в графе 2 - "Определен перечень критических препятствий в пределах поверхностей ограничения препятствий (внешняя горизонтальная, коническая, внутренняя горизонтальная, захода на посадку и переходные) и приняты меры по их устранению";

"Препятствия, возвышающиеся над внутренней поверхностью захода на посадку, внутренними переходными поверхностями и поверхностью прерванной посадки с МК =.___, отсутствуют";

в графе 4 - "Соответствует".
