Е.3. ОПРЕДЕЛЕНИЯ ОБМЕРНЫХ ВЕЛИЧИН ГИКА

Е.3.1. Обмерные точки на гике [Boom Measurement Points]

ВНЕШНЯЯ ТОЧКА [OUTER POINT]

Точка на внешней ограничительной марке гика на верхней стороне рангоутного дерева, ближайшая к переднему концу рангоутного дерева.

Е.3.2. Ограничительные марки на гике

ВНЕШНЯЯ ОГРАНИЧИТЕЛЬНАЯ МАРКА [OUTER LIMIT MARK]

Ограничительная марка для постановки грота, фока или бизани.

Е.3.3 Размеры гика [Boom Dimensions]

Смотрите пункт З.4. ППО

(а) ОТСТОЯНИЕ ВНЕШНЕЙ ТОЧКИ [OUTER POINT DISTANCE]

Расстояние между внешней точкой и задней стороной рангоутного дерева мачты, когда рангоутное дерево гика установлено в диаметральной плоскости рангоутного дерева мачты под углом 90° к нему.

Рисунок 72

(б) КРИВИЗНА РАНГОУТНОГО ДЕРЕВА ГИКА [BOOM SPAR CURVATURE]

Наибольшее расстояние между рангоутным деревом и прямой линией, соединяющей самую верхнюю точку переднего конца рангоутного дерева с внешней точкой, или, если нет внешней точки, с самой верхней точкой заднего конца рангоутного дерева, измеренное под углом 90° к этой линии, когда рангоутное дерево лежит на боку.

Рисунок 73

(в) ПРОГИБ РАНГОУТНОГО ДЕРЕВА ГИКА [BOOM SPAR DEFLECTION]

Разность расстояний на определенном расстоянии от внешней точки между рангоутным деревом и прямой линией, соединяющей внешнюю точку с верхней точкой переднего конца рангоутного дерева, измеренное под углом 90° к этой линии. При измерении рангоутное дерево должно лежать горизонтально, опираясь на внешнюю точку и точку переднего конца рангоутного дерева, с определенным грузом на определенном расстоянии от внешней точки и без него.

Рисунок 74

1. ВЕТИКАЛЬНЫЙ [VERTICAL]: Измеренный в положении верхней кромкой вверх.

2. ПОПЕРЕЧНЫЙ [TRANSVERSE]: Измеренный в положении на боку.

Смотрите пункт З.4.5 ППО.

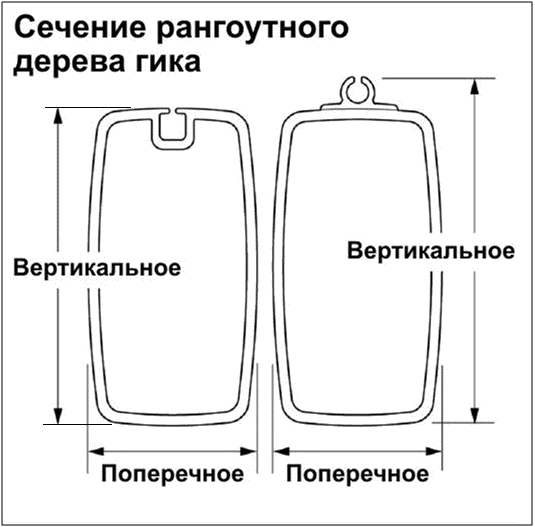

(г) СЕЧЕНИЕ РАНГОУТНОГО ДЕРЕВА ГИКА [BOOM SPAR CROSS SECTION]

1. ВЕРТИКАЛЬНОЕ [VERTICAL]: Вертикальный размер, включая любой рельс (ликпаз) для паруса, на определенном расстоянии от внешней точки.

2. ПОПЕРЕЧНОЕ [TRANSVERSE]: Поперечный размер на определенном расстоянии от внешней точки.

Рисунок 75

(д) ВЕС ГИКА [BOOM WEIGHT]

Вес гика.
