141. Дегазацию надрабатываемых пластов рекомендуется осуществлять скважинами, пробуренными из выработок разрабатываемого пласта вкрест дегазируемого пласта (рисунки 35 и 36), или из выработок, проведенных в надрабатываемом пласте с расположением скважин в плоскости надрабатываемого пласта (рисунок 37).

Скважины рекомендуется бурить параллельно очистному забою или ориентированно на него.

142. Дегазацию надрабатываемых пластов рекомендуется осуществлять при их расположении на расстоянии до 45 м по нормали от разрабатываемого пласта.

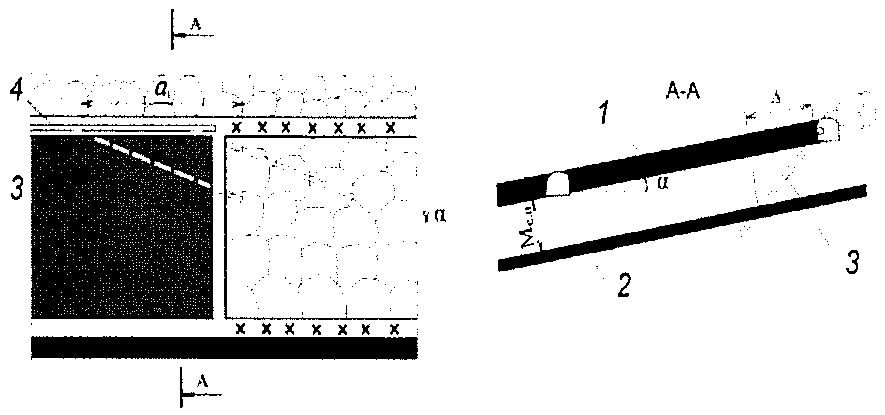

Рисунок 35 - Схема дегазации надрабатываемого пласта

пробуренными из вентиляционной выработки скважинами

при столбовой системе разработки с погашением

выработки за лавой:

1 - разрабатываемый пласт; 2 - надрабатываемый пласт; 3 - дегазационная скважина; 4 - газопровод; 00000193.wmz - угол падения пласта; a₁ - проекция оси скважины на горизонтальную проекцию оси выработки; M_С.П - расстояние по нормали между разрабатываемым и сближенным пластами; 00000194.wmz - расстояние (в плоскости разрабатываемого пласта) от проекции забоя скважины на пласт до границы разгруженной зоны сближенного пласта

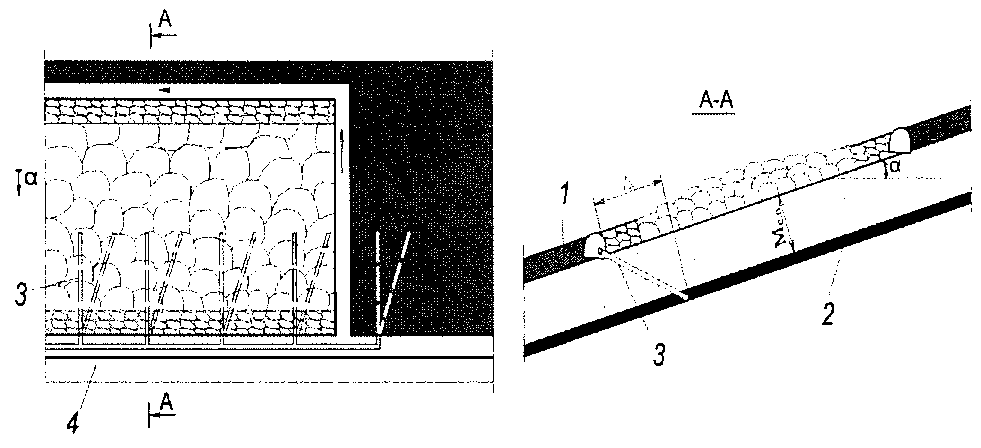

Рисунок 36 - Схема дегазации надрабатываемого пласта

скважинами, пробуренными из поддерживаемой за лавой

откаточной выработки:

1 - разрабатываемый пласт; 2 - надрабатываемый пласт; 3 - дегазационная скважина; 4 - газопровод; 00000196.wmz - угол падения пласта; M_С.П - расстояние по нормали между разрабатываемым и сближенным пластами; 00000197.wmz - расстояние (в плоскости разрабатываемого пласта) от проекции забоя скважины на пласт до границы разгруженной зоны сближенного пласта

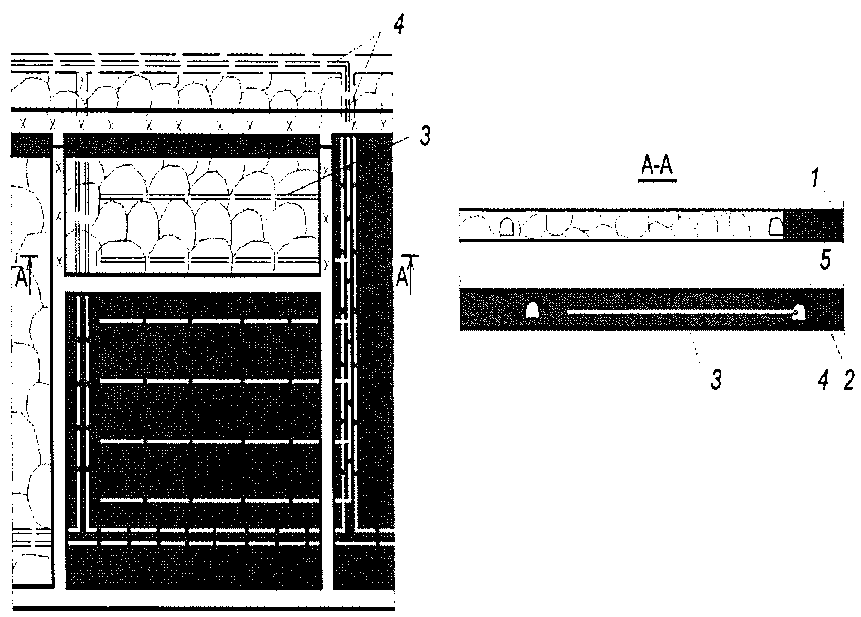

Рисунок 37 - Схема дегазации надрабатываемого угольного

пласта пластовыми скважинами:

1 - разрабатываемый пласт; 2 - надрабатываемый пласт; 3 - дегазационная скважина по надрабатываемому пласту; 4 - дегазационный трубопровод; 5 - выработка по надрабатываемому пласту

143. В условиях шахт Воркутского месторождения дегазацию надрабатываемых пластов рекомендуется проводить по схеме, приведенной на рисунке 38, и при параметрах заложения скважин, приведенных в таблице N 14.

Таблица N 14 - Технические параметры скважин

Показатели	Размерность	Группа скважин
Показатели	Размерность	I (скв. 3")	II (скв. 3)	III (скв. 3')
Угол разворота скважин от оси выработки	град.	10 - 50	55 - 70	80 - 90
Угол падения скважин	град.	20 - 60	20 - 45	55 - 80
Расстояние от разрабатываемого пласта до дегазируемого	м	10 - 45	10 - 30	30 - 45
Расстояние между нишами (кустами скважин)	м	-	40	80
Расстояние между забоями скважин	м	15 - 20	15 - 20	80
Количество скважин в кусте, не менее	шт.	2	2	1
Длина герметизации скважин, не менее	м	15	10	10
Способ герметизации	Цементный раствор, химические смолы (пены)

144. При дегазации вскрытого квершлагами надрабатываемого пласта скважины рекомендуется бурить веерообразно в плоскости пласта до начала его разгрузки очистными работами.

145. Герметизацию устьев скважин рекомендуется проводить на глубину 10 м и более.

146. Параметры дегазации надрабатываемых пологих и наклонных пластов рекомендуется определять по рекомендациям, изложенным в разделе IX настоящего Руководства по безопасности, с последующей их корректировкой.

147. Рекомендуемая эффективность дегазации надрабатываемых пластов скважинами, пробуренными из горных выработок, приведена в таблице N 15.

148. Для снижения уровня воды в нисходящих скважинах рекомендуется проводить осушение скважин.

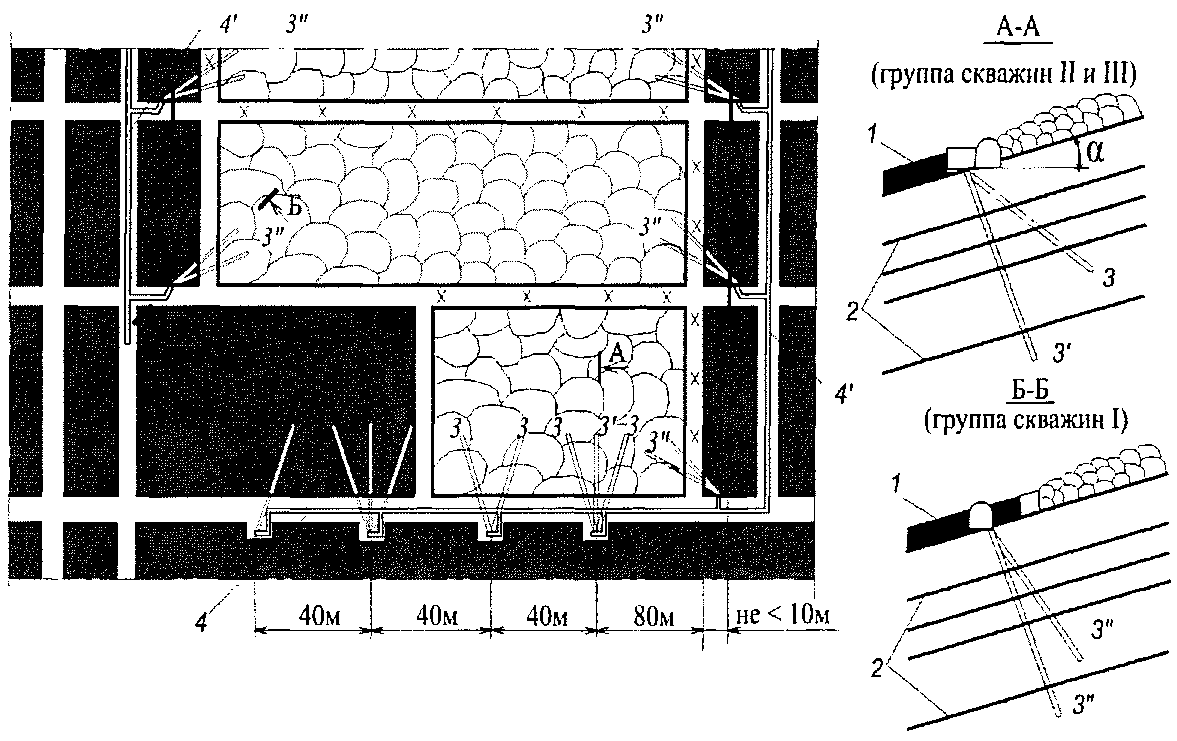

Рисунок 38 - Схема дегазации надрабатываемых пластов

скважинами, пробуренными веером из выработок

выемочного поля:

1 - разрабатываемый пласт; 2 - надрабатываемые пласты; 3 - скважины, пробуренные на близко расположенные надрабатываемые пласты; 3' - скважины, пробуренные на удаленные надрабатываемые пласты; 3" - скважины, пробуренные под монтажно-демонтажные камеры (фланговые скважины); 4, 4' - дегазационный трубопровод; 00000200.wmz - угол падения пласта

Таблица N 15 - Эффективность дегазации пологих и наклонных надрабатываемых пластов

Схема дегазации	Коэффициент дегазации источника, доли единицы	Минимальная величина разрежения на устье скважины
Схема дегазации	Коэффициент дегазации источника, доли единицы	кПа	мм рт. ст.
Скважины пробурены из погашаемой за лавой выработки при столбовой системе разработки (рисунок 55)	0,3	13,3	100
Скважины пробурены из поддерживаемой за лавой выработки, при сплошной (рисунок 56) или столбовой системе разработки	0,4	13,3	100
Скважины пробурены из выработки, пройденной по надрабатываемому пласту (рисунок 57)	0,5 - 0,6	6,7	50
Скважины пробурены из выработок выемочного поля (рисунок 58)	0,4 - 0,5	13,3	100
