IX. Рекомендации при определении параметров скважин для дегазации надрабатываемых пологих и наклонных пластов

IX. РЕКОМЕНДАЦИИ ПРИ ОПРЕДЕЛЕНИИ ПАРАМЕТРОВ СКВАЖИН

ДЛЯ ДЕГАЗАЦИИ НАДРАБАТЫВАЕМЫХ ПОЛОГИХ И НАКЛОННЫХ ПЛАСТОВ

149. Для условий шахт Воркутского месторождения рекомендуемые технические параметры скважин, буримых на надрабатываемые пласты по технологической схеме, приведенной на рисунке 38, сведены в таблице N 14.

150. В условиях, где нет опыта проведения дегазации надрабатываемых пластов, параметры скважин, пробуренных на эти пласты, определяются по формулам, приведенным в таблице N 16. В процессе ведения дегазационных работ параметры скважин рекомендуется корректировать.

151. Величину 00000201.wmz рекомендуется определять в соответствии с рекомендациями, приведенными на рисунке 39, с последующей ее корректировкой.

152. Рекомендуемый графический метод определения параметров скважин, буримых на надрабатываемые пласты, изложен на рисунке 40.

153. Местоположение (на плоскости разрабатываемого пласта) максимума газовыделения в скважины определяется по формулам (55) и (56), в которых принимается N₁ = 4, D, A и 00000202.wmz = 3,48; 3,34 и 0,49 соответственно.

Таблица N 16 - Параметры скважин при дегазации надрабатываемых пологих и наклонных пластов

Проведение выработки	Скважины бурятся в плоскости, параллельной забою лавы (a₁ = 0; = 0)		Скважины бурятся с разворотом от линии падения (восстания) или простирания
Проведение выработки	Тангенс угла наклона скважин к горизонту	Длина скважин, м	Тангенс угла разворота скважин	Тангенс угла наклона скважин к горизонту, град	Длина скважин, м
По простиранию пласта
В почве разрабатываемого пласта по простиранию
По падению или восстанию пласта

Условные обозначения:

00000219.wmz - величина, принимаемая в зависимости от длины лавы и местоположения границы разгрузки дегазируемого пласта, м;

h' - расстояние от кровли разрабатываемого пласта до полевой выработки, м.

Остальные обозначения в таблице N 10.

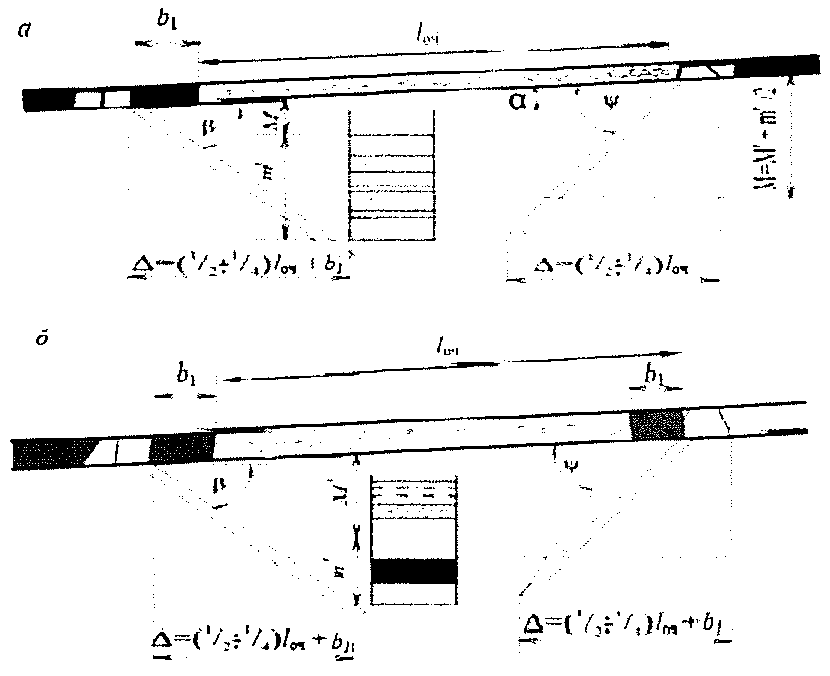

Рисунок 39 - Схемы дегазации надрабатываемой толщи

горных пород:

а - при отсутствии сближенного угольного пласта; б - при наличии сближенного угольного пласта; M' - расстояние по нормали между разрабатываемым пластом и дегазируемой толщей газосодержащих пород; m' - мощность дегазируемой толщи пород; 00000221.wmz - угол падения пласта; 00000222.wmz - угол наклона скважины к горизонту; b₁ - протяженность зоны (ширина целика угля), препятствующей разгрузке горных пород; l_ОЧ - длина лавы; 00000223.wmz - угол разгрузки пород почвы

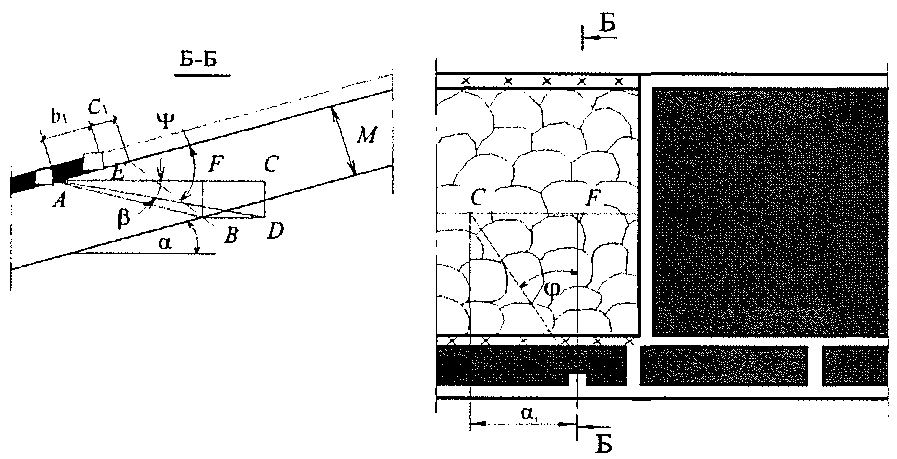

Рисунок 40 - Графическое определение параметров

дегазационных скважин, буримых на надрабатываемые пласты

154. Расстояние между скважинами рекомендуется принимать по таблице N 17.

Таблица N 17 - Расстояние между скважинами и величина проекции скважин на горизонтальную проекцию оси выработки

Система разработки и схема дегазации	Расстояние до сближенного пласта, на который бурят скважины, м	Расстояние между скважинами, м	Величина проекции скважины на горизонтальную проекцию оси выработки (a₁), м
Сплошная или комбинированная система разработки:
а) скважины бурят из нижнего штрека;	до 10	15 - 20	0 - 50
	10 - 20	20 - 25
	20 - 30	25 - 30
б) скважины бурят из верхнего штрека	до 10	10 - 15	0 - 50
	10 - 20	15 - 20
	20 - 30	20 - 25
Столбовая система разработки:
а) скважины бурят навстречу очистному забою;	до 10	10 - 15	30 - 50
	10 - 20	15 - 20
	20 - 30	20 - 25
б) скважины бурят навстречу очистному забою с оставлением газопровода в погашаемой выработке;	до 10	10 - 15	20 - 40
	10 - 20	15 - 20
	20 - 30	20 - 25
в) скважины бурятся из выработки, проведенной по нижнему пласту	до 10	15 - 20	0 - 30
	10 - 20	20 - 25
	20 - 30	25 - 30
