1. Виды сопряжений одиночных горных выработок представлены на рисунке 1 приложения. Сопряжения горных выработок подразделяются на прямоугольные (а, в) и остроугольные (б).

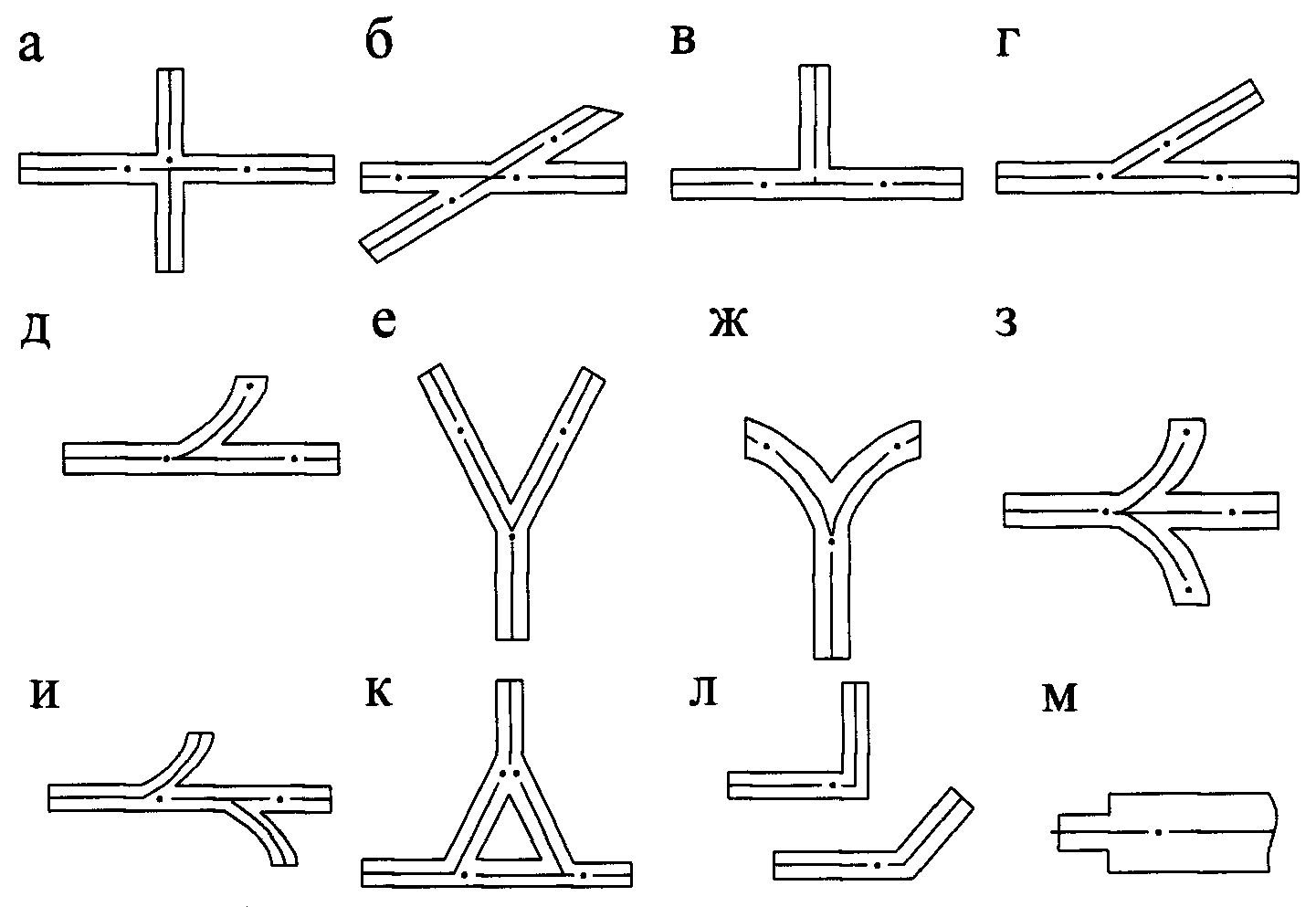

Рис. 1. Виды сопряжений горных выработок: а - прямое
пересечение; б - косое пересечение; в - прямое ответвление;
г - остроугольное пересечение; д - ответвление по кривой;
е, ж - соединения двух горных выработок в одну;
з - двустороннее ответвление; и - пересечение с разносом
горных выработок; к - сопряжение трех горных выработок
(треугольный узел); л, м - примыкание горных выработок
2. При проведении и поддержании парных горных выработок в условиях динамических проявлений горного давления (пласты, опасные по горным ударам, внезапным выбросам угля (породы) и газа) все работы по проходке сбоек между ними с определением безопасного расстояния засечки сбойки до ближнего забоя проводимой горной выработки, принятию минимального опережения одного проходческого забоя относительно другого и расчету ширины податливого целика между выработками следует выполнять с учетом требований соответствующих нормативных документов, регламентирующих безопасные условия работы.
3. Сбойка парных горных выработок и крепление их сопряжений проводится с отставанием от ближнего проходческого забоя на расстояние не менее l', определяемым по формуле:
где , - соответственно ширина каждой парной горной выработки в проходке, м;
- ширина целика между горными выработками, м, а опережение передового проходческого забоя по отношению к забою другой выработки принимается не менее l", определяемого из выражения:
4. Существенное влияние на устойчивость сопряжений и сопрягающихся горных выработок оказывает форма их сечения, которая выбирается с учетом интенсивности проявлений горного давления, материала и типа крепи. При анкерной крепи форма сопряжений принимается прямоугольной или трапециевидной с плоской кровлей, совпадающей с поверхностями напластования пород, а в пластовых выемочных горных выработках - с кровлей пласта. В неустойчивых породах и на сопряжениях с большим пролетом принимается сводчатая форма сечения.
5. Расчетная глубина расположения сопряжения от земной поверхности принимается, как и для протяженных горных выработок, по пункту 4 приложения N 1 к Инструкции.
6. Расчетная ширина сопряжений принимается по пункту 3 приложения N 1 к Инструкции в зависимости от вида сопряжения.
Расчетная ширина сопряжений, пересекающихся и ответвляющихся горных выработок, рисунок 1 (а, б, з, к) приложения, определяется по формуле:
где B1 и B2 - фактическая ширина пересекающихся горных выработок в проходке, м.
Расчетная ширина сопряжений с соединением, ответвлением и примыканием одной горной выработки к другой, рисунок 1 (в, г, д, е, ж, и, л, м) и рисунок 2 (а, б, в) приложения, определяются по формуле:
где B1 - фактическая ширина главной горной выработки в проходке, м;
B2 - фактическая ширина, примыкающей, ответвляющейся, соединяющейся горной выработки, м.

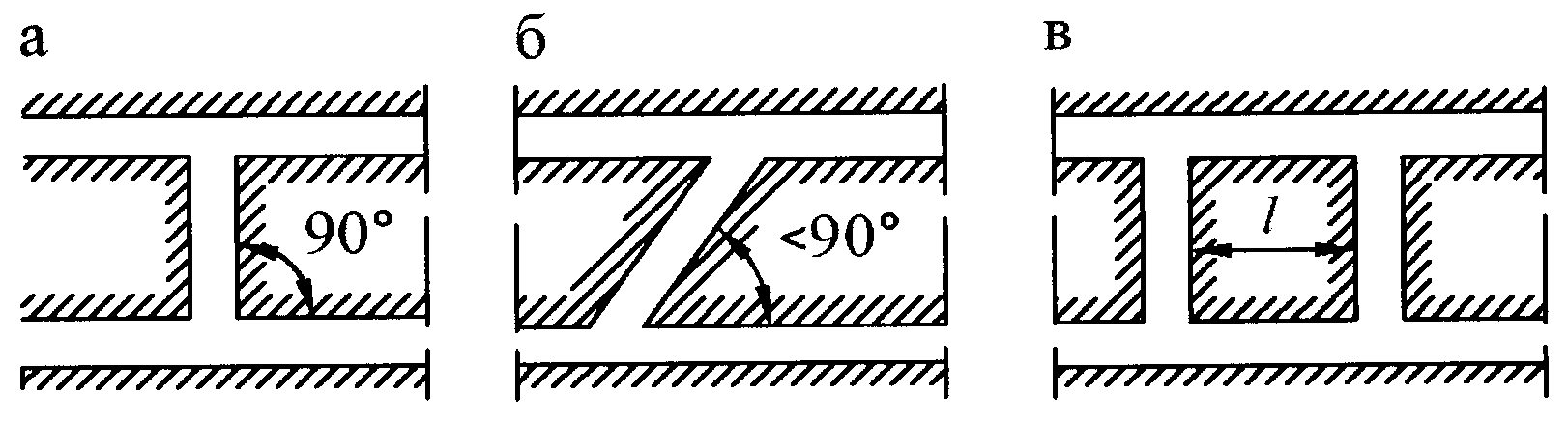

Рис. 2. Виды сопряжений при проведении спаренных выработок:
а, в - прямоугольные; б - остроугольные
Расчетная ширина сопряжений подготовительной горной выработки с очистным забоем, рисунок 3 приложения, принимается равной ширине подготовительной горной выработки в проходке. Расчетная высота сопрягающихся горных выработок и сопряжений принимается равной их максимальной фактической высоте в проходке.
7. Расчетные сопротивления пород одноосному сжатию в массиве Rс следует определять отдельно для кровли, боков и почвы:
в кровле - для всех слоев пород на высоту, равную 1,5 расчетной ширины сопряжения;
в боках - на фактическую высоту сопряжения с учетом всех слоев пород и угля;
в почве - на глубину, равную расчетной ширине сопряжения.
Для ряда смежных слоев с изменчивостью Rс до 30% принимается для всего сопряжения усредненное значение расчетного сопротивления пород сжатию, определяемое по формуле:
Входящие в формулу параметры расшифрованы в формуле 3 приложения N 1 к Инструкции.
8. Выбор типа крепи и определение ее параметров для сопряжений горных выработок производится на основе расчета смещений пород и ожидаемых нагрузок на крепь с учетом размеров и формы поперечного сечения, характеристик прочности, слоистости, трещиноватости, тектонической нарушенности и устойчивости пород в кровле, боках и почве, а также с учетом интенсивности горного давления на различных стадиях поддержания сопряжений, обусловленной глубиной от поверхности и степенью влияния на сопряжения других горных выработок и очистных работ.
В Инструкции рассматриваются методики расчета смещений пород кровли, когда применяется анкерная крепь. Заанкерованные породы упрочняются, в результате чего смещения кровли снижаются примерно вдвое по сравнению с перемещением пород на контуре кровли в горных выработках, закрепляемых рамной податливой крепью.

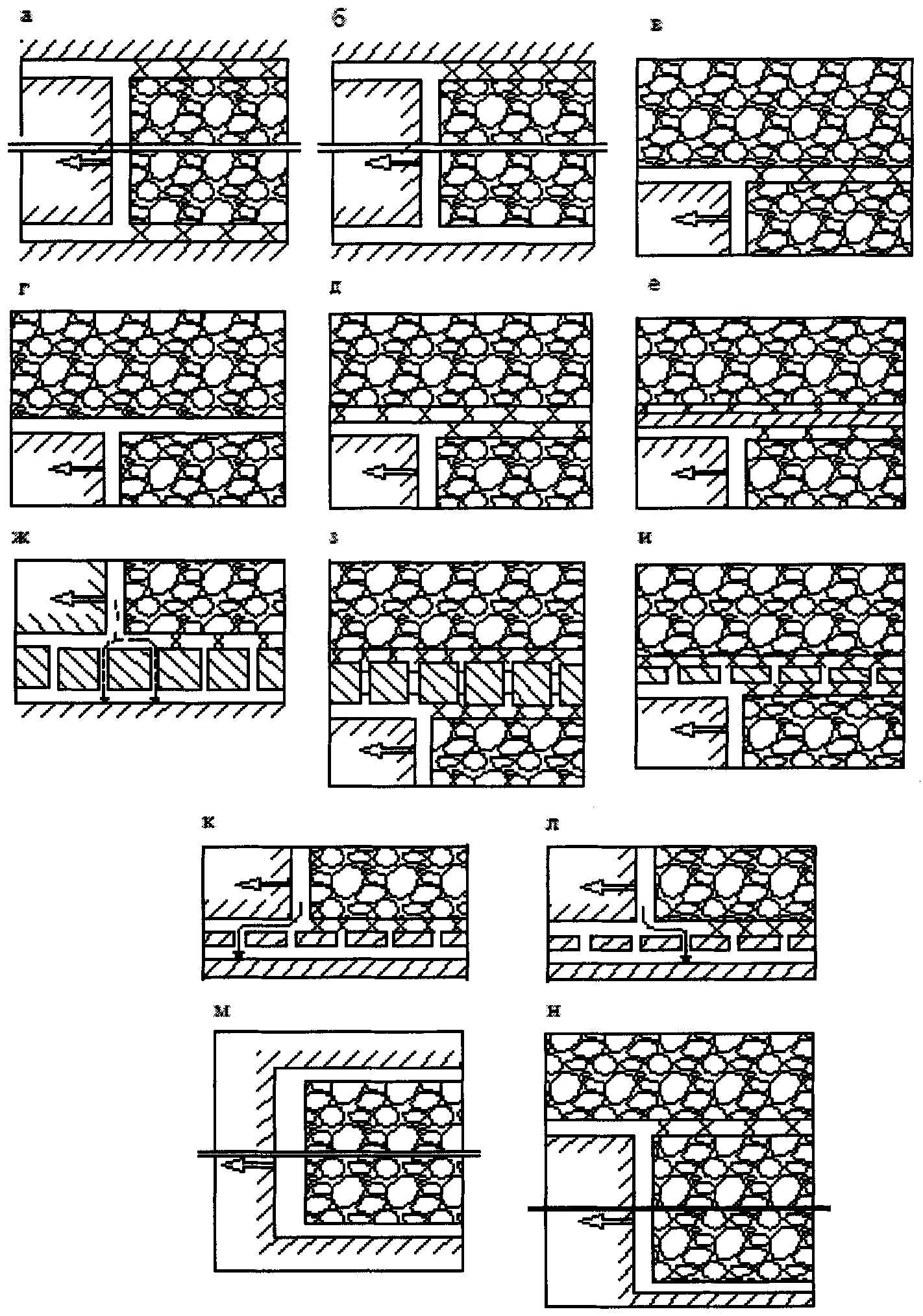

Рис. 3. Сопряжения очистного забоя с подготовительной
горной выработкой: а - с погашаемой; б - с горной
выработкой, сохраняемой за первым очистным забоем; в, г -
с повторно используемой; д, е - с проводимой вприсечку
к выработанному пространству (при сплошной присечке
или при оставлении полосы угля шириной 2 - 4 м);
ж, з - с горной выработкой, охраняемой целиком шириной
меньше 0,1H, но не менее 15 м; и, к, л - с горной
выработкой, охраняемой целиком (2,5 - 3,0) т
(при погашении одной из парных горных выработок
за очистным забоем или при ее временном сохранении
для целей транспортирования угля); м, н - с горной
выработкой, оформляемой за очистным забоем
Особенностью методики расчета смещений пород на контуре сопряжений, приведенной в разделе, является то, что рассматриваются смещения еще незаанкерованных пород контура горной выработки, и поэтому их величина в цифровом выражении больше, чем при установленных анкерах.
В формулах таблицы N 1 приложения смещения породе типовых условиях в зоне влияния очистных работ (, , , ) приводятся, как суммарное смещение почвы и кровли (конвергенция). Однако в результате пересчета посредством коэффициента kk формулы таблицы N 1 приложения выражают смещения только кровли в незаанкерованном состоянии.
Смещения кровли, определяемые по формулам таблицы N 1, посредством коэффициента 0,5 формул 27 - 28 приложения переводятся в уровень расчетов смещений заанкерованных пород кровли по приложению N 17 к Инструкции, и параметры крепи рассчитываются единообразным способом по всей Инструкции.
9. Сопряжения очистных забоев со штреками могут быть закреплены анкерами без применения передвижной механизированной крепи сопряжений при использовании двухуровневой схемы крепления.
