ОПРЕДЕЛЕНИЕ

РАСЧЕТНЫХ СМЕЩЕНИЙ КРОВЛИ В ПРОТЯЖЕННЫХ ГОРНЫХ ВЫРАБОТКАХ

С АНКЕРНОЙ КРЕПЬЮ

1. В горных выработках, проводимых в массиве и поддерживаемых в продолжение всего срока службы вне зоны влияния очистных работ (при ширине целика l_ц больше 0,1H и не менее 30 м), величина расчетных смещений кровли U_м, определяется по формуле:

где U_т - типовые смещения кровли, определяемые в зависимости от глубины H и расчетного сопротивления пород в кровле сжатию R_с по номограмме на рисунке 1 приложения, при B = 5 м, = 1, k_ш = 1, k_в = 1 и k_а = 1;

k_а - коэффициент, учитывающий расположение горных выработок, принимаемый равным 1 для штреков, уклонов, бремсбергов и сопряжений и равным 0,7 для квершлагов;

k_ш - коэффициент, учитывающий отличие расчетной ширины горных выработок и сопряжений от B = 5 м, рассчитываемый по формуле:

k_ш = 0,25(B - 1); (2)

k_в - коэффициент, учитывающий влияние других смежных горных выработок, принимаемый равным 1 при расстояниях от них l 15 м, а при l < 15 м, определяемый по формуле:

- коэффициент, учитывающий степень связывания и упрочнения пород различными конструкциями анкеров, принимаемый для замковых, клинораспорных и сталеполимерных анкеров при длине их закрепления в скважине 0,5 м равным 1,0, при длине закрепления ампулами 1 м равным 0,85 и при закреплении по всей длине скважины (шпура) - 0,75.

Рис. 1. Расчетные смещения кровли в массиве при B = 5 м

2. В горных выработках, проводимых в массиве, а затем поддерживаемых в зоне влияния очистных работ при ширине целика 0,1H > l_ц > 15 м, величина расчетных смещений кровли U_ц, определяется по формуле:

где - расчетные смещения кровли в период охраны целиком шириной 0,1H > l_ц > 15 м, определяемые в зависимости от l_ц, H и R_с по рисунку 2;

k_кр - коэффициент, учитывающий обрушаемость основной кровли, принимаемый равным 1 для I и III типов кровли и 1, 2 - для II типа кровли.

Рис. 2. Расчетные смещения кровли при охране горной

выработки целиками

3. В пластовых выемочных горных выработках, проводимых в массиве, охраняемых за лавой целиком 0,1H > l_ц > 15 м, а затем, погашаемых за смежной лавой, определение расчетных смещений кровли в продолжение всего срока службы, производится по формуле:

где - дополнительные смещения от влияния погашающей лавы, определяются по рисунку 3 приложения.

4. В пластовых горных выработках, проводимых в массиве и погашаемых лавой, величина расчетных смещений U_п кровли, определяется по формуле:

U_п = U_м + U_лk_шk_вk_крk_а, (6)

где U_л - расчетные смещения кровли в период влияния опорного давления на протяжении 0,1H от погашающей лавы, определяемые в зависимости от H и R_c по рисунку 4 приложения.

5. В пластовых горных выработках, пройденных в массиве, а затем охраняемых разрушающимся в выработанном пространстве целиком шириной 2,5 - 3 мощности пласта или поддерживаемых на границе с выработанным пространством и охраняемых посадочно-защитной крепью, расчетные смещения кровли до первой отрабатываемой лавы определяются по пункту 4 приложения. На весь период поддержания таких горных выработок, до их погашения смежной лавой, при расчете документации крепления, в период интенсивного горного давления, во всех условиях, принимаются равными 300 мм.

6. В пластовых горных выработках, проводимых "вприсечку" к выработанному пространству, с защитной угольной полосой шириной 2 - 4 м на расстоянии от отрабатываемой лавы больше 200 м и, погашаемых смежной лавой, величина расчетных смещений кровли U_пр, определяется по формуле:

где - расчетные смещения кровли при проходке горной выработки, определяемые в зависимости от H и R_с по рисунку 5 приложения;

- расчетные смещения кровли в период влияния погашающей лавы, определяемые в зависимости от H и R_с по рисунку 6 приложения.

Рис. 3. Расчетные смещения кровли горной выработки в зоне

влияния погашающей лавы

Рис. 4. Расчетные смещения кровли горной выработки в зоне

влияния погашающей лавы

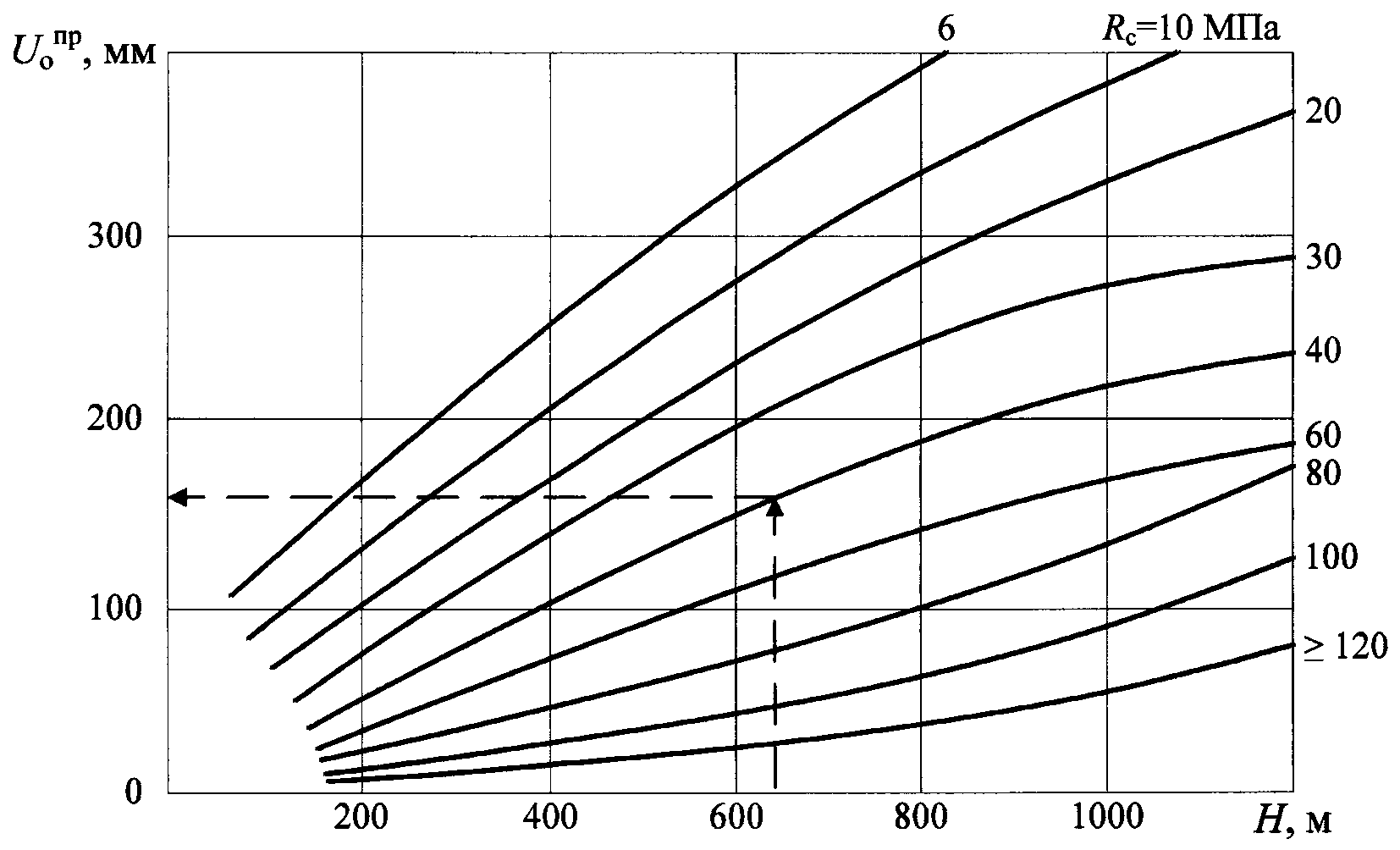

Рис. 5. Смещения кровли при проходке присечной

горной выработки

Рис. 6. Расчетные смещения в присечной горной выработке

в зоне влияния погашающей лавы
