Приказ Ростехнадзора от 06.06.2023 N 214 "Об утверждении Руководства по безопасности "Рекомендации по мониторингу технического состояния талевых канатов буровых и подъемных установок, применяемых в нефтяной и газовой промышленности, инструментальными...

III. Третий тип (порог) сигнала индикатора дефектоскопа

Примеры дефектограмм, которые соответствуют неработоспособному (неисправному) техническому состоянию талевого каната, показаны на рис. П 6.4. На дефектограмме по каналу ЛД причиной срабатывания индикатора дефектоскопа является превышение установленного порога III по количеству локальных дефектов на длине, равной 500 диаметров каната - полоса красного цвета на участке (230 Рисунок 21 245) м дефектограмм.

Рисунок 22

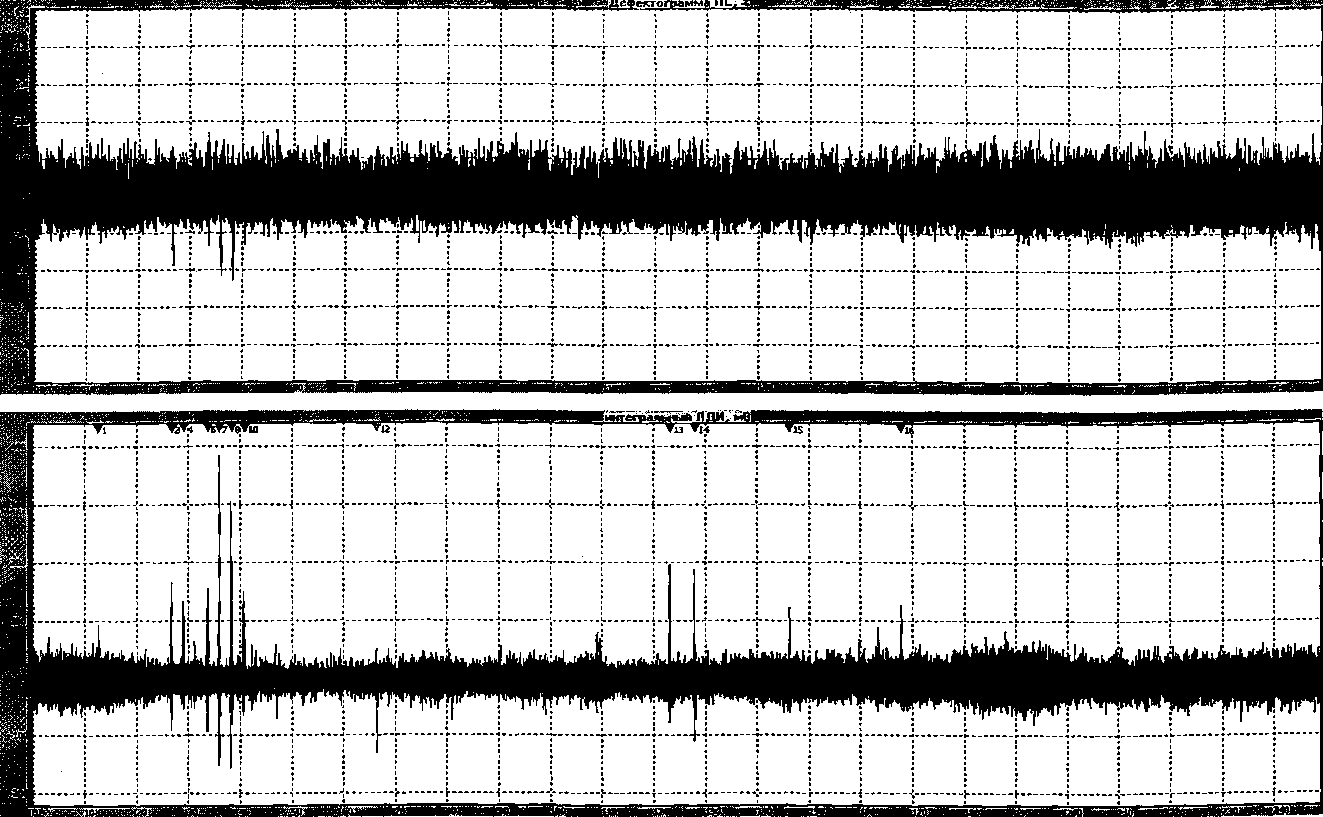

Рисунок П 6.1. Дефектограммы по каналам ПС (верхняя) и ЛД

(нижняя) талевого каната, техническое состояние которого

соответствует работоспособному (исправному) состоянию

Рисунок 23

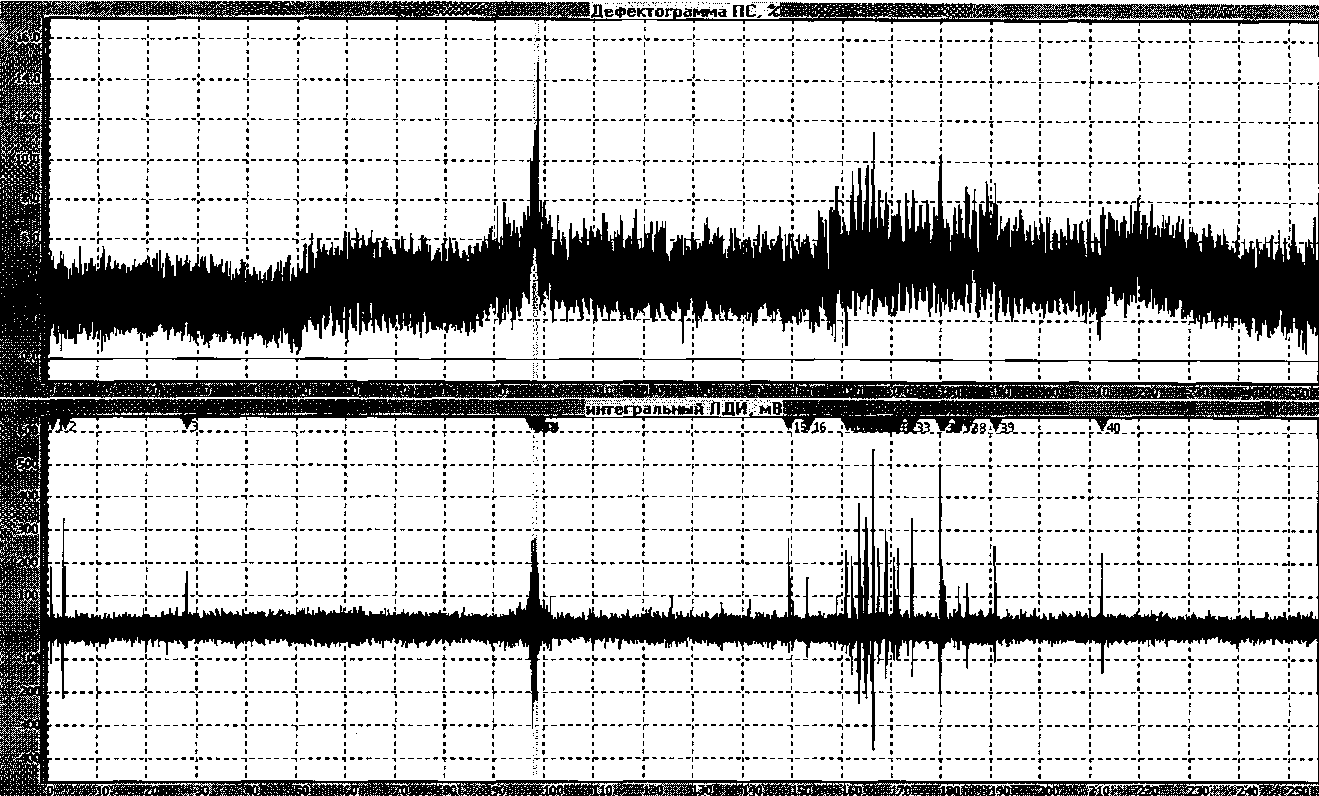

Рисунок П 6.2. Дефектограммы по каналам ПС (верхняя) и ЛД

(нижняя) талевого каната, техническое состояние которого

соответствует ограниченно работоспособному (ограниченно

исправному) состоянию

Рисунок 24

Рисунок П 6.3. Дефектограммы по каналам ПС (верхняя) и ЛД

(нижняя) талевого каната, техническое состояние которого

соответствует ограниченно работоспособному (ограниченно

исправному) состоянию

Рисунок 25

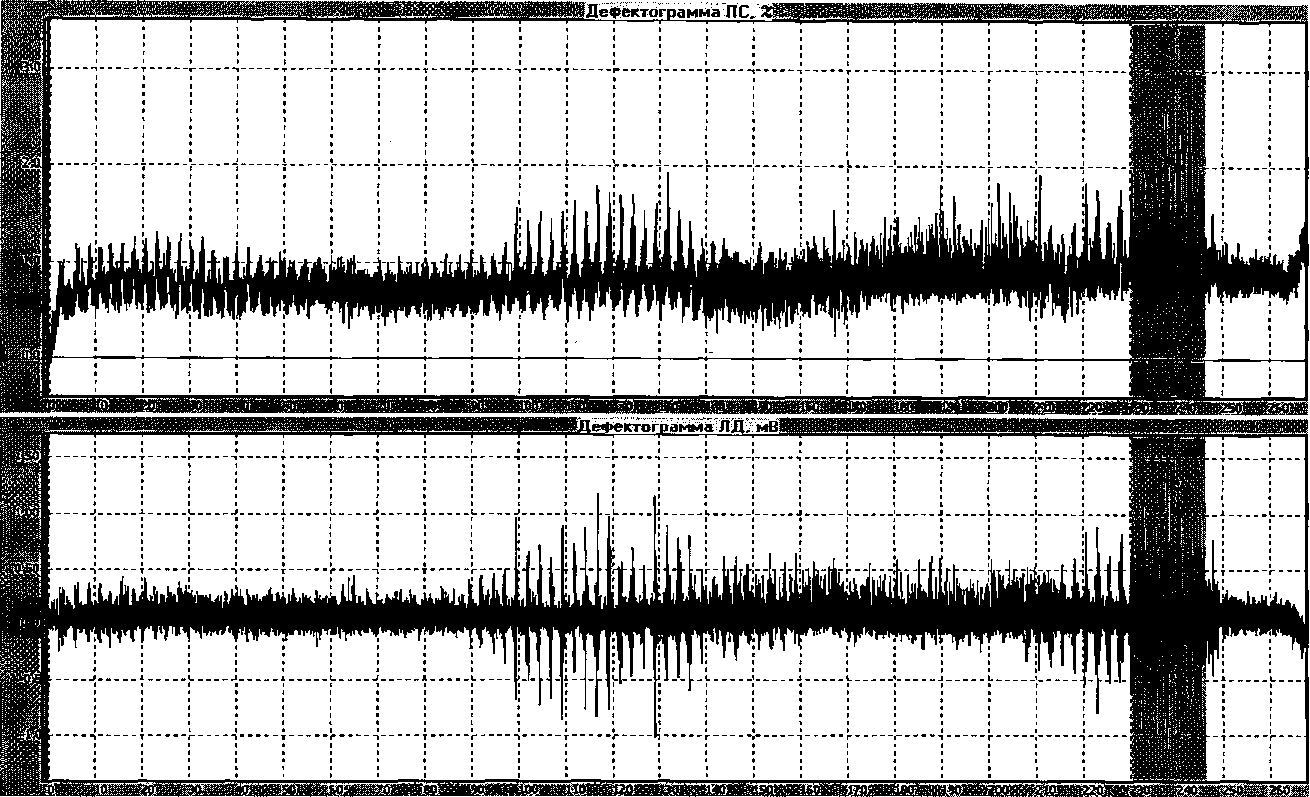

Рисунок П 6.4. Дефектограммы по каналам ПС (верхняя) и ЛД

(нижняя) талевого каната, техническое состояние которого

соответствует неработоспособному (неисправному) состоянию

II. Второй тип (порог) сигнала индикатора дефектоскопа
