Двухэтажные деревянные жилые дома
|
Первая группа
|

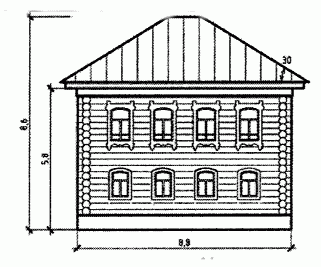

Вариант 3.1
|

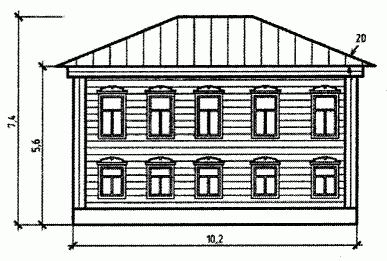

Вариант 3.2
|
Двухэтажные четырехстенные деревянные жилые дома
|
|
|
Высота от максимальной отметки естественного рельефа в пятне застройки:
|
|
- до конька
|
7.4 - 8.6 м
|
- до карниза
|
5.6 - 5.8 м
|
Протяженность основного объема вдоль улицы
|
8.8 - 10.2 м
|
Крыша
|
вальмовая, угол наклона 20° - 30°
|
Вторая группа
|

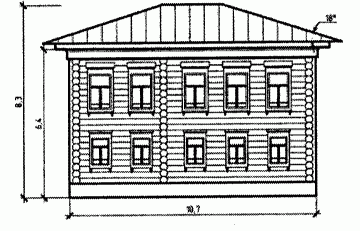

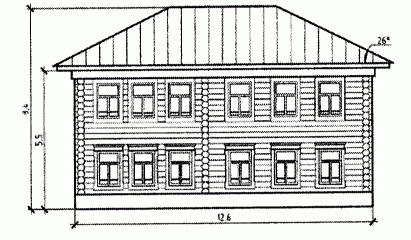

Вариант 3.3
|
Вариант 3.4
|
Двухэтажные пятистенные деревянные жилые дома
|
|
|
Высота от максимальной отметки естественного рельефа в пятне застройки:
|
|
- до конька
|
8.3 - 8.5 м
|
- до карниза
|
5.5 - 6.4 м
|
Протяженность основного объема вдоль улицы
|
10.7 - 12.6 м
|
Крыша
|
вальмовая, угол наклона 15° - 25°
|
Третья группа
|

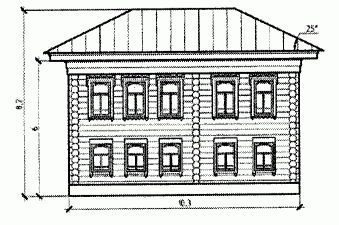

Вариант 3.5
|

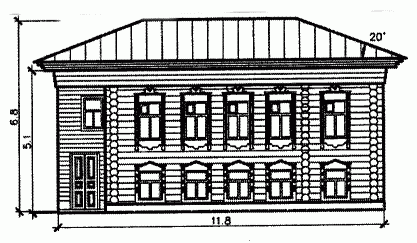

Вариант 3.6
|
Двухэтажные пятистенные деревянные жилые дома
|
|
|
Высота от максимальной отметки естественного рельефа в пятне застройки:
|
|
- до конька
|
6.8 - 8.2 м
|
- до карниза
|
5 - 6 м
|
Протяженность основного объема вдоль улицы
|
10.3 - 11.8 м
|
Крыша
|
вальмовая, угол наклона 15° - 25°
|
Четвертая группа, первая подгруппа
|

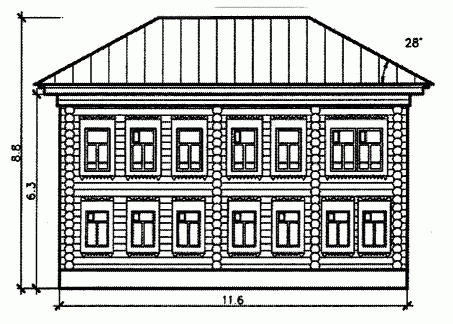

Вариант 3.7
|
|
Двухэтажные шестистенные деревянные жилые дома (прямой сруб)
|
Высота от максимальной отметки естественного рельефа в пятне застройки:
|
|
- до конька
|
8.8 м
|
- до карниза
|
6.3 м
|
Протяженность основного объема вдоль улицы
|
11.6 м
|
Крыша
|
вальмовая, угол наклона 25° - 30°
|
|

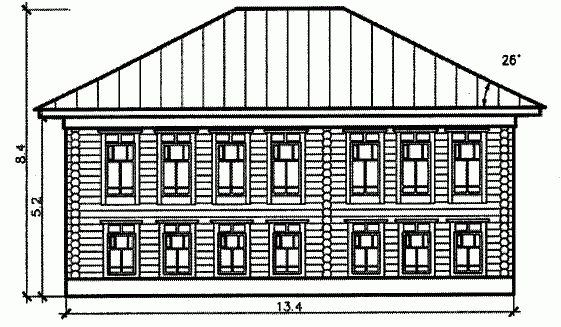

Вариант 3.8
|
Четвертая группа, вторая подгруппа
|
|
Двухэтажные шестистенные деревянные жилые дома (крестовый сруб)
|
Высота от максимальной отметки естественного рельефа в пятне застройки:
|
|
- до конька
|
8.4 м
|
- до карниза
|
5.2 м
|
Протяженность основного объема вдоль улицы
|
13.5 м
|
Крыша
|
Вальмовая, угол наклона 20° - 25°
|
Пятая группа
|

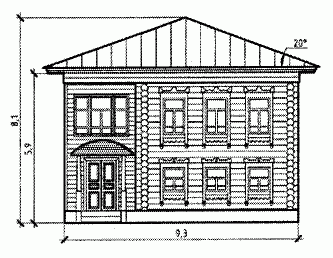

Вариант 3.9
|

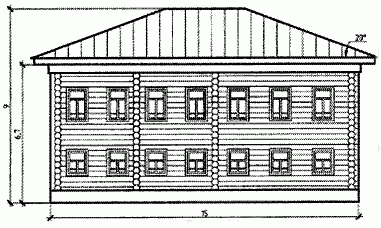

Вариант 3.10
|
Двухэтажные деревянные жилые дома со сложным планировочным решением
|
|
|
Высота от максимальной отметки естественного рельефа в пятне застройки:
|
|
- до конька
|
8.1 - 9 м
|
- до карниза
|
5.9 - 6.7 м
|
Протяженность основного объема вдоль улицы
|
9.3 - 15 м
|
Крыша
|
вальмовая или двухскатная, угол наклона 20°
|
