2. Информационное взаимодействие при получении сведений

из реестра производителей по запросу уполномоченных органов

13. Схема выполнения транзакций общего процесса при получении сведений из реестра производителей по запросу уполномоченных органов представлена на рисунке 3. Для каждой процедуры общего процесса в таблице 3 приведена связь между операциями, промежуточными и результирующими состояниями информационных объектов общего процесса и транзакциями общего процесса.

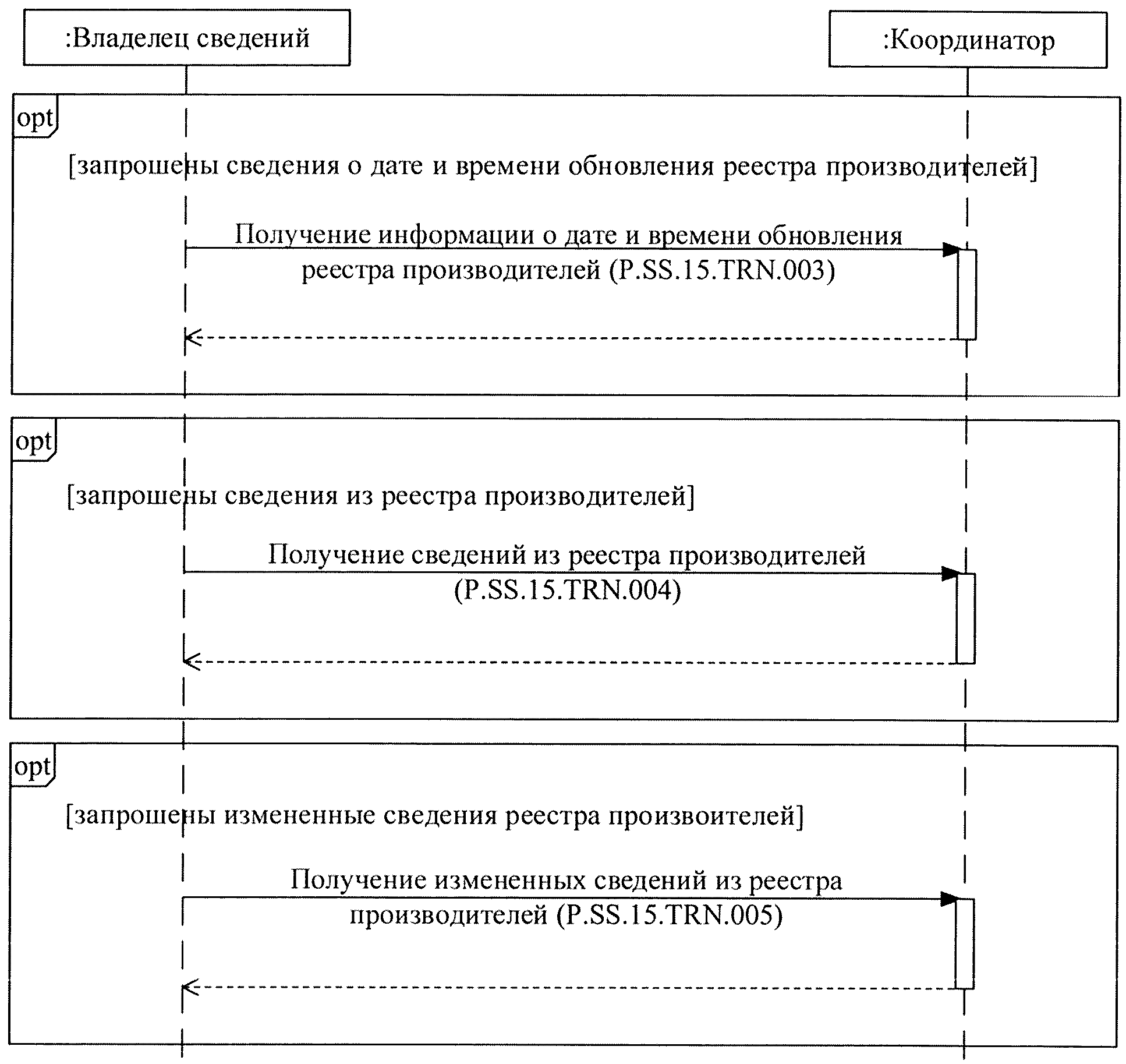

Рис. 3. Схема выполнения транзакций общего процесса

при получении сведений из реестра производителей по запросу

уполномоченных органов

Таблица 3

Перечень транзакций общего процесса при получении сведений

из реестра производителей по запросу уполномоченных органов

N п/п	Операция, выполняемая инициатором	Промежуточное состояние информационного объекта общего процесса	Операция, выполняемая респондентом	Результирующее состояние информационного объекта общего процесса	Транзакция общего процесса
1	2	3	4	5	6
1	Получение информации о дате и времени обновления реестра производителей (P.SS.15.PRC.003)
1.1	Запрос информации о дате и времени обновления реестра производителей (P.SS.15.OPR.009). Прием и обработка информации о дате и времени обновления реестра производителей (P.SS.15.OPR.011)	сведения о производителе (P.SS.15.BEN.001): информация о дате и времени обновления запрошена	обработка запроса и предоставление информации о дате и времени обновления реестра производителей (P.SS.15.OPR.010)	сведения о производителе (P.SS.15.BEN.001): информация о дате и времени обновления направлена	получение информации о дате и времени обновления реестра производителей (P.SS.15.TRN.003)
2	Получение сведений из реестра производителей (P.SS.15.PRC.004)
2.1	Запрос сведений из реестра производителей (P.SS.15.OPR.012). Прием и обработка сведений из реестра производителей (P.SS.15.OPR.014)	сведения о производителе (P.SS.15.BEN.001): сведения запрошены	обработка запроса и предоставление сведений из реестра производителей (P.SS.15.OPR.013)	сведения о производителе (P.SS.15.BEN.001): сведения направлены. сведения о производителе (P.SS.15.BEN.001): сведения отсутствуют	получение сведений из реестра производителей (P.SS.15.TRN.004)
3	Получение измененных сведений из реестра производителей (P.SS.15.PRC.005)
3.1	Запрос измененных сведений из реестра производителей (P.SS.15.OPR.015). Прием и обработка измененных сведений из реестра производителей (P.SS.15.OPR.017)	сведения о производителе (P.SS.15.BEN.001): измененные сведения запрошены	обработка запроса и предоставление измененных сведений из реестра производителей (P.SS.15.OPR.016)	сведения о производителе (P.SS.15.BEN.001): измененные сведения направлены. сведения о производителе (P.SS.15.BEN.001): измененные сведения отсутствуют	получение измененных сведений из реестра производителей (P.SS.15.TRN.005)
