Приложение 10. Предельные величины отклонений кранового пути от проектного положения в плане и профиле

Приложение 10

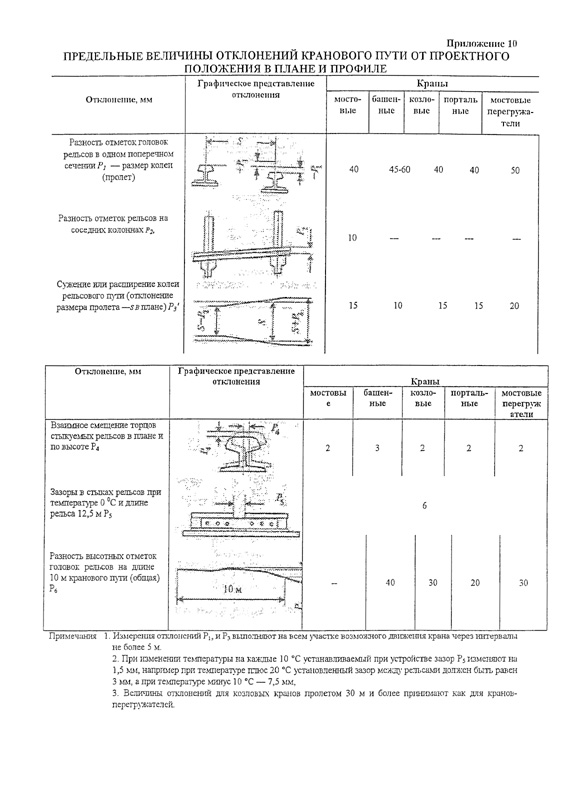

См. данный графический объект.

ПРЕДЕЛЬНЫЕ ВЕЛИЧИНЫ

ОТКЛОНЕНИЙ КРАНОВОГО ПУТИ ОТ ПРОЕКТНОГО ПОЛОЖЕНИЯ В ПЛАНЕ

И ПРОФИЛЕ

┌─────────────────┬──────────────────────────────────────────────┐

│ Отклонение, мм │ Краны │

│ ├────────┬─────────┬────────┬─────────┬────────┤

│ │мостовые│башенные │козловые│ порталь-│мостовые│

│ │ │ │ │ ные │перегру-│

│ │ │ │ │ │жатели │

├─────────────────┼────────┼─────────┼────────┼─────────┼────────┤

│Разность отметок │ 40 │ 45 - │ 40 │ 40 │ 50 │

│головок рельсов │ │ 60 │ │ │ │

│в одном попереч- │ │ │ │ │ │

│ном сечении P1 - │ │ │ │ │ │

│размер колеи │ │ │ │ │ │

│(пролет) │ │ │ │ │ │

│ │ │ │ │ │ │

│Разность отметок │ 10 │ - │ - │ - │ - │

│рельсов на сосед-│ │ │ │ │ │

│них колоннах P2 │ │ │ │ │ │

│ │ │ │ │ │ │

│Сужение или рас- │ 15 │ 10 │ 15 │ 15 │ 20 │

│ширение колеи │ │ │ │ │ │

│рельсового пути │ │ │ │ │ │

│(отклонение раз- │ │ │ │ │ │

│мера пролета - S │ │ │ │ │ │

│в плане) P3' │ │ │ │ │ │

│ │ │ │ │ │ │

│Взаимное смещение│ 2 │ 3 │ 2 │ 2 │ 2 │

│торцов стыкуемых │ │ │ │ │ │

│рельсов в плане и│ │ │ │ │ │

│по высоте P4 │ │ │ │ │ │

│ │ │

│Зазоры в стыках │ 6 │

│рельсов при тем- │ │

│пературе 0 °C и │ │

│длине рельса 12,5│ │

│м P5 │ │

│ │ │

│Разность высотных│ - │ 40 │ 30 │ 20 │ 30 │

│отметок головок │ │ │ │ │ │

│рельсов на длине │ │ │ │ │ │

│10 м кранового │ │ │ │ │ │

│пути (общая) P6 │ │ │ │ │ │

└─────────────────┴────────┴─────────┴────────┴─────────┴────────┘

Примечания. 1. Измерения отклонений P1 и P3 выполняют на всем участке возможного движения крана через интервалы не более 5 м.

2. При изменении температуры на каждые 10 °C устанавливаемый при устройстве зазор P5 изменяют на 1,5 мм, например при температуре плюс 20 °C установленный зазор между рельсами должен быть равен 3 мм, а при температуре минус 10 °C - 7,5 мм.

3. Величины отклонений для козловых кранов пролетом 30 м и более принимают как для кранов-перегружателей.
