Таблица 2

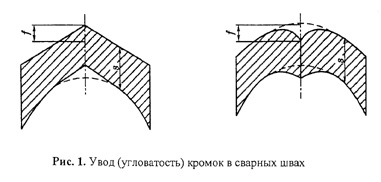

Максимальный увод (угловатость) / кромок в стыковых швах, мм
обечаек	шаровых резервуаров и днищ из лепестков		конических днищ
независимо от D <*>	D < 5000	D > 5000	D < 2000	D > 2000
5	6	8	5	7

--------------------------------

<*> D - внутренний диаметр, мм.

4.2.3. Смещение кромок b листов (рис. 2), измеряемое по срединной поверхности, в стыковых соединениях, определяющих прочность сосуда, не должно превышать b = 0,1s, но не более 3 мм. Смещение кромок в кольцевых швах, за исключением швов, выполняемых электрошлаковой сваркой, не должно превышать величин, приведенных в табл. 3. Смещение кромок в кольцевых швах, выполняемых электрошлаковой сваркой, не должно превышать 5 мм.

4.2. Допуски Таблица 3
