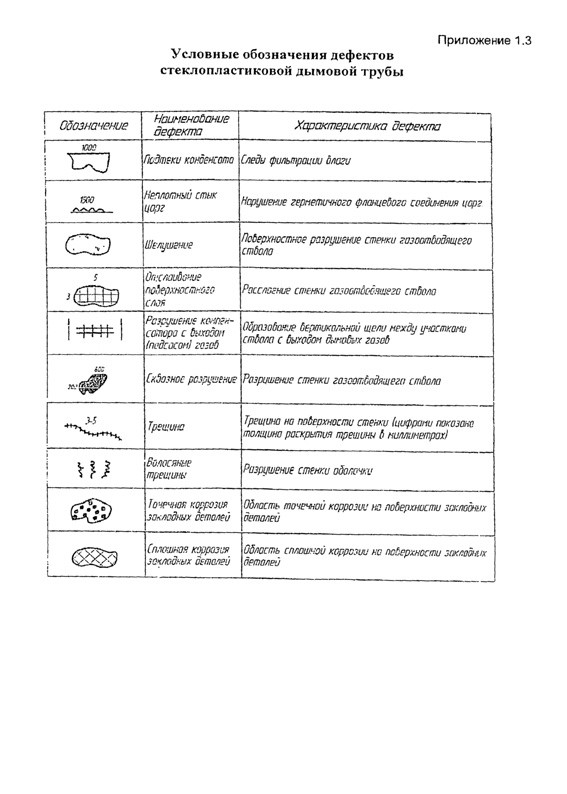

Приложение 1.3. Условные обозначения дефектов стеклопластиковой дымовой трубы

┌──────────────────┬────────────────────┬────────────────────────┐

│ Обозначение │ Наименование │Характеристика дефектов │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Подтеки конденсата │Следы фильтрации влаги │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Неплотный стык царг │Нарушение герметичного │

│ │ │фланцевого соединения │

│ │ │царг │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Шелушение │Поверхностное разрушение│

│ │ │стенки газоотводящего │

│ │ │ствола │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Отслаивание поверх- │Расслоение стенки газо- │

│ │ностного слоя │отводящего ствола │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Разрушение компен- │Образование вертикальной│

│ │сатора с выходом │щели между участками │

│ │(подсосом) газов │ствола с выходом дымовых│

│ │ │газов │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Сквозное разрушение │Разрушение стенки газо- │

│ │ │отводящего ствола │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Трещина │Трещина на поверхности │

│ │ │стенки (цифрами показана│

│ │ │толщина раскрытия трещин│

│ │ │в миллиметрах) │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Волосяные трещины │Разрушение стенки обо- │

│ │ │лочки │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Точечная коррозия │Область точечной корро- │

│ │закладных деталей │зии на поверхности зак- │

│ │ │ладных деталей │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Сплошная коррозия │Область сплошной корро- │

│ │закладных деталей │зии на поверхности зак- │

│ │ │ладных деталей │

└──────────────────┴────────────────────┴────────────────────────┘
