Приложение N 2

к Руководству по безопасности

факельных систем, утвержденному

приказом Федеральной службы

по экологическому, технологическому

и атомному надзору

от 22 декабря 2021 г. N 450

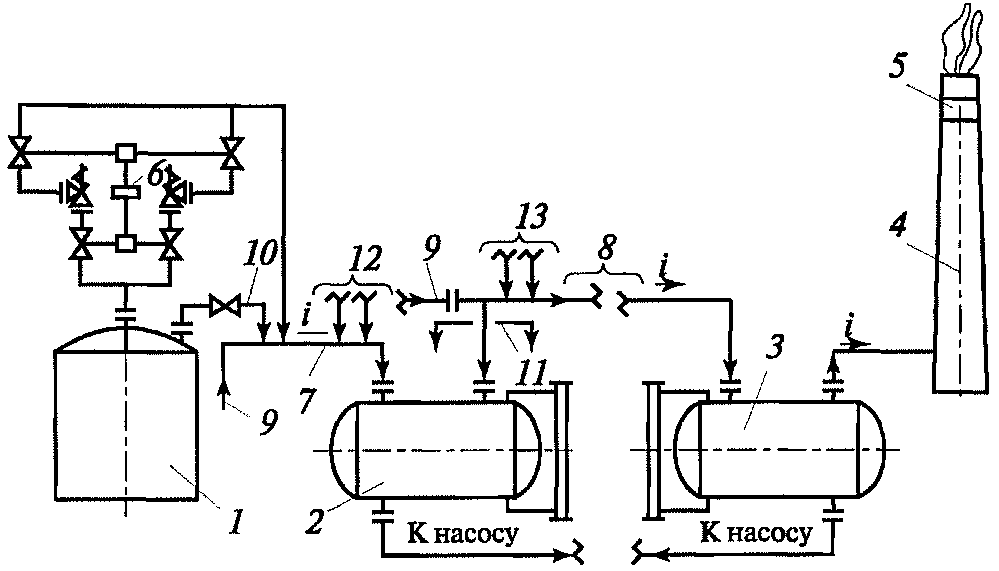

ПРИНЦИПИАЛЬНАЯ СХЕМА

СБРОСА ГАЗОВ (ПАРОВ) В ФАКЕЛЬНУЮ СИСТЕМУ

1 - защищаемый аппарат; 2 - цеховой сепаратор;

3 - факельный сепаратор; 4 - факельный ствол;

5 - газовый затвор; 6 - блокировочное устройство

"закрыто-открыто"; 7 - цеховой коллектор; 8 - факельный

коллектор; 9 - продувочный газ; 10 - линия ручного сброса;

11 - граница цеха; 12 - сброс газов от ПК на других

аппаратах цеха; 13 - сброс газов от других

цехов производства
