XV. Электрические контакты в цепях заземления и механическая прочность заземляющей проводки

63. Рекомендуемая схема общего заземляющего устройства шахты приведена на рисунке 1.

Присоединение заземляющих проводников к заземлителям осуществляют сваркой, выполняемой на поверхности.

64. Присоединение заземляющих проводников к корпусам машин и аппаратов и к различным конструкциям, которые в процессе эксплуатации подвергаются перемещению или замене, выполняют с помощью специальных заземляющих зажимов (болтов, шпилек), предусмотренных для этой цели на корпусах электрооборудования и конструкциях.

Рекомендуемый образец журнала регистрации состояния электрооборудования и заземления приведен в приложении N 1.

Рисунок 1. Схема общего заземляющего устройства шахты:

1 - главный заземлитель в водосборнике;

2 - комплектные распредустройства КРУ; 3 - бронированный

кабель со свинцовой оболочкой; 4 - дополнительный

заземлитель; 5 - местные заземлители; 6 - кабельная муфта;

7 - трансформаторная подстанция; 8 - комбайн; 9 - кабель

бронированный с заземляющей; 10 - главный заземлитель

в зумпфе (жилой); 11 - магнитный пускатель;

12 - дополнительный заземлитель (ДЗ)

65. Присоединение заземляющих проводников к заземляющей шине осуществляется сваркой (если позволяют условия) или с помощью болтового соединения (рисунки 2 и 3), или другими равноценными способами. Пример соединения двух отрезков заземляющих тросов показан на рисунке 4.

Рисунок 2. Схема присоединения заземляющего проводника

из полосовой стали к заземляющему контуру или сборной

заземляющей шине: 1 - болт; 2 - заземляющий проводник;

3 - контур или сборная шина; 4 - гайка; 5 - шайба

Рисунок 3. Схема присоединения заземляющего проводника

из троса к заземляющему контуру или сборной заземляющей

шине: 1 - болт; 2 - трос; 3 - контур или сборная шина;

4 - гайка; 5 - шайба; 6 - наконечник

Рисунок 4. Схема соединения двух отрезков заземляющих тросов

66. В машинных камерах и прочих выработках с бетонной крепью заземляющие контуры и проводники поддерживаются специальными штырями или скобами (рисунок 5).

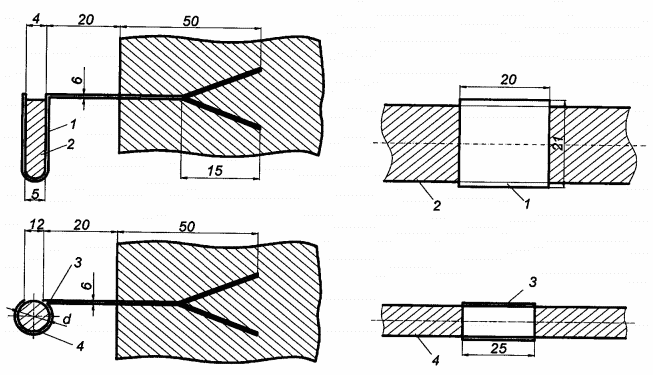

Рисунок 5. Схема крепления заземляющих проводников в камере

с бетонной крепью: 1 - штырь для крепления плоских шин;

2 - шина; 3 - штырь для крепления троса; 4 - трос

67. В выработках с деревянной крепью заземляющие проводники укрепляют стальными скобами (рисунок 6).

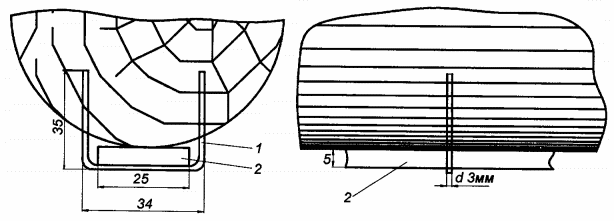

Рисунок 6. Схема крепления заземляющих проводников

в выработке с деревянной крепью: 1 - стальная скоба;

2 - заземляющий проводник
