12.15. Работы по смене железобетонных опор грузоподъемным краном на железнодорожном ходу или краном автомотрисы

12.15.1. Работы должны выполняться со снятием напряжения и заземлением проводов и оборудования, расположенных на заменяемой опоре.

При выполнении работ персоналом дистанции электроснабжения работы по отведению подвески заменяемой опоры, демонтажу и установке новой опоры, приведению контактной сети в исходное состояние допускается выполнять по одному наряду с назначением ответственного руководителя работ. Производителем работ должен быть электромонтер (электромеханик) с группой V района контактной сети, ответственным руководителем работ - начальник (старший электромеханик, электромеханик) района контактной сети с правами специалиста, ответственного за безопасное производство работ с применением подъемных сооружений (ПС).

Совмещение обязанностей производителя работ и ответственного руководителя работ не допускается.

Члены бригады должны иметь группу не ниже IV. Один из членов бригады должен иметь удостоверение стропальщика.

В случае установки опоры командированным персоналом субподрядной организации подготовка места работ производится по наряду персоналом района контактной сети, а установка опоры - по наряду, выписанному на производителя работ и ответственного руководителя работ, персоналом субподрядной организации.

В составе бригады по замене опоры с помощью установочного поезда или крана должны быть крановщик, стропальщик, а также работник (производитель работ или ответственный руководитель работ), ответственный за безопасное производство работ кранами (подъемниками, вышками).

Работу необходимо выполнять в соответствии с картой технологического процесса или ППР.

Грузоподъемность крана должна соответствовать массе железобетонной опоры.

12.15.2. Установка железобетонной опоры выполняется в следующей последовательности:

закрепляют стропы за лежащую опору выше центра тяжести и устанавливают расчалки;

краном поднимают опору в вертикальное положение на 50 - 100 мм от поверхности, проверяя тем самым правильность строповки и надежность строп (рисунок 53), а также проверяют внешним осмотром отсутствие дефектов на опоре;

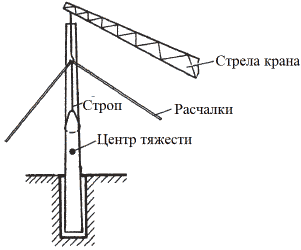

Рисунок 53 - Схема установки опоры в подготовленный

котлован после проверки правильности страховки

поднятую опору подводят к котловану или фундаменту, выполняют ее регулировку посредством расчалок и опускают в котлован, стакан фундамента или устанавливают на анкерные болты фундамента;

регулируют положение опоры по отвесу до получения требуемого угла наклона с помощью расчалок и крана;

после регулировки опору следует закрепить засыпкой грунта в котлован и его уплотнением, заливкой раствора в стакан фундамента или закрепить на фундаменте с помощью анкерных болтов.

После закрепления опоры по команде производителя работ машинист крана опускает крюк и выводит его из зацепления с петлей стропа, а затем электромонтер с приставной лестницы снимает с опоры строп и расчалки.

12.15.3. Демонтаж железобетонной опоры выполняется в следующей последовательности:

нагрузку с заменяемой опоры переводят на вновь установленную, затем с нее спускают вниз все демонтированные конструкции и оборудование;

закрепляют строп за опору выше центра тяжести и устанавливают расчалки;

передают нагрузку от опоры на кран и освобождают фундаментную часть на глубину не более:

1 м в песчаных и гравелистых грунтах;

1,25 м в супесях;

1,5 м в суглинных, глинах и сухих лессовидных грунтах;

2 м в особо плотных грунтах (в процессе освобождения фундамента запрещено перемещать кран, опора должна быть расчалена);

демонтируют опору с помощью устройств для срезки опор или разбивают бетон и перерезают арматуру.

12.15.4. При выполнении работ по смене опор запрещено:

находиться ближе 5 м от зоны проекции перемещаемой на высоте опоры;

подниматься на опору до ее полного расклинивания и закрепления;

располагать руки в процессе регулировки и закрепления в местах возможного их защемления;

перегружать кран и строп в процессе демонтажа опоры.

12.15.5. Железобетонные опоры ВЛ должны также устанавливаться в порядке, изложенном в настоящем разделе.

12.15.6. В процессе выполнения работы с приставной лестницы, перевода нагрузки с заменяемой на вновь установленную опору при подъеме на высоту более 1,8 м от ног работающего до земли (рабочей площадки автомотрисы) необходимо соблюдать меры по предотвращению падения с высоты, осуществляя самостраховку под надзором производителя работ, применяя страховочную систему с двумя стропами.
