Приложение N 7. Шкала микроповрежденности металла труб из сталей марок Р91 (Х10CrMoVNb9-1) и ДИ82 (10Х9МФБ)

Приложение N 7

к федеральным нормам и правилам

в области промышленной безопасности

"Правила осуществления эксплуатационного

контроля металла и продления срока

службы основных элементов котлов

и трубопроводов тепловых

электростанций", утвержденным приказом

Федеральной службы по экологическому,

технологическому и атомному надзору

от 15.12.2020 N 535

ШКАЛА

МИКРОПОВРЕЖДЕННОСТИ МЕТАЛЛА ТРУБ ИЗ СТАЛЕЙ МАРОК Р91

(Х10CRMOVNB9-1) И ДИ82 (10Х9МФБ)

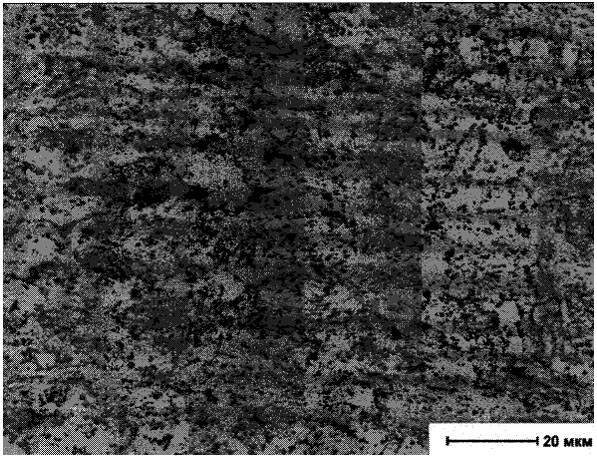

Стадия развития микроповрежденности (увеличение 1000 крат)

Особенности микроповреж денности

Балл микроповрежденности


Микроповрежденность не выявляется

1


Единичные поры ползучести до 10 шт. в поле окуляра микроскопа

2


Единичные поры свыше 10 шт. в поле окуляра микроскопа

3


Скопления пор и/или цепочки пор

4


Цепочки пор, микротрещины

5
