Приложение N 8

к руководству по безопасности

при использовании атомной энергии

"Рекомендации к обоснованию

остаточного ресурса строительных

конструкций объектов использования

атомной энергии", утвержденному

приказом Федеральной службы

по экологическому, технологическому

и атомному надзору

от 7 декабря 2020 г. N 502

РЕКОМЕНДАЦИИ

ПО ОЦЕНКЕ ОСТАТОЧНОГО РЕСУРСА СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗИС

ПО ИЗМЕНЕНИЮ ПРОЧНОСТНЫХ СВОЙСТВ БЕТОНА ВО ВРЕМЕНИ

Остаточный ресурс железобетонных конструкций определяется по изменению прочностных свойств бетона во времени , которое характеризуется двумя разнонаправленными факторами: набором прочности бетона со временем и влиянием факторов деградации бетона.

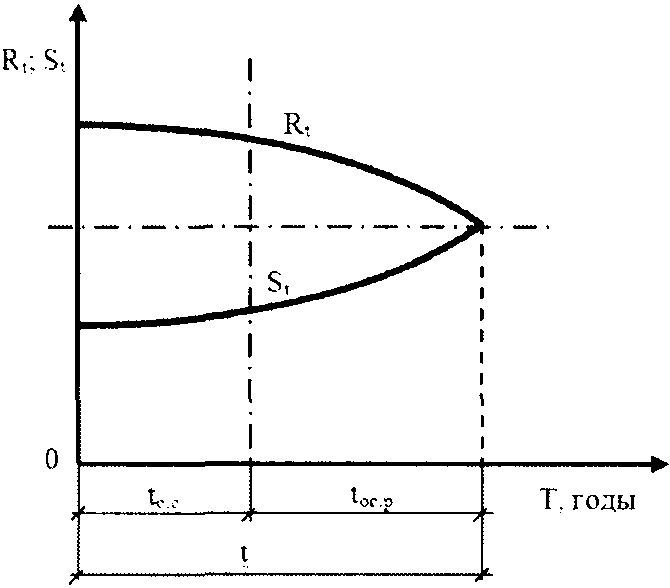

Остаточный ресурс (время достижения предельного состояния) железобетонных конструкций, ЗиС определяется из совместного решения уравнений функции, характеризующей способность конструкции сопротивляться нагрузке (несущая способность) (R_t) и функции нагрузки (S_t), которые приведены на рисунке ниже.

Рис. Несущая способность и нагрузка

Остаточный ресурс СК ЗиС определяется для двух возможных состояний:

Первое состояние - фактическая величина определяющего параметра "прочность" ниже проектного, а фактические величины определяющих параметров ("трещиностойкость" и "деформативность") и нагрузок превышают проектные.

Второе состояние - фактическая величина параметра "прочность" равна или выше проектного, а фактические величины определяющих параметров ("трещиностойкость" и "деформативность") и нагрузок равны или ниже проектных.

Для первого состояния остаточный ресурс рекомендуется определять на основе поверочных прочностных расчетов конструкции (сооружения) с учетом фактических величин определяющих параметров и действующих нагрузок.

Поверочные расчеты проводятся с учетом изменения прочностных характеристик бетона во времени, а также с учетом уменьшения площади сечения арматуры за счет ее коррозии, если она установлена результатами обследования. В случае если устранение причин, вызвавших коррозию, не представляется возможным, расчеты рекомендуется проводить с учетом динамики ее развития во времени.

Для второго состояния остаточный ресурс определяется только с учетом изменения прочностных характеристик бетона во времени. В случае необходимости выполняются поверочные прочностные расчеты конструкций (сооружения) на проектные нагрузки.

Прогноз изменения прочностных свойств бетона во времени рекомендуется производить путем аппроксимации значений, полученных по результатам проводимых исследований по оценке технического состояния СК (в ходе проведения обследования) и систематических (регламентных) обследований, а также анализа архивных данных, содержащих информацию о первоначальной прочности бетона.

Изменение прочности бетона конструкций во времени зависит от начальной прочности бетона, начальных условий твердения бетона, температурно-влажностных условий эксплуатации, наличия агрессивных воздействий на конструкции, степени карбонизации бетона, интенсивности фильтрации воды через тело бетона конструкции и ряда других факторов.

Длительная прочность бетона определяется по формуле:

где:

R₀ - прочность бетона в возрасте одного года;

t₀ и t - возраст бетона в годах;

- коэффициент, характеризующий интенсивность прироста прочности бетона со временем и зависящий от состава бетонной смеси, условий хранения образцов и других факторов;

k_R - коэффициент интенсивности снижения прочности бетона вследствие деструктивных процессов.

Остаточный ресурс СК (T_ОС) определяется от момента времени проводимого обследования (Т₀) до момента времени достижения бетоном предельно допустимой прочности.
