Приложение N 1

к федеральным нормам и правилам

в области использования атомной

энергии "Правила контроля металла

оборудования и трубопроводов

атомных энергетических установок

при изготовлении и монтаже",

утвержденным приказом Федеральной

службы по экологическому,

технологическому и атомному надзору

от 14 ноября 2018 г. N 553

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

1. Атомная энергетическая установка - блок атомной станции с водо-водяным реактором, либо с реактором канального типа, либо с реактором на быстрых нейтронах с жидкометаллическим натриевым теплоносителем, либо установка с исследовательским реактором указанных типов.

2. Включение - полость в основном или наплавленном металле или металле шва, заполненная газом, шлаком или инородным металлом.

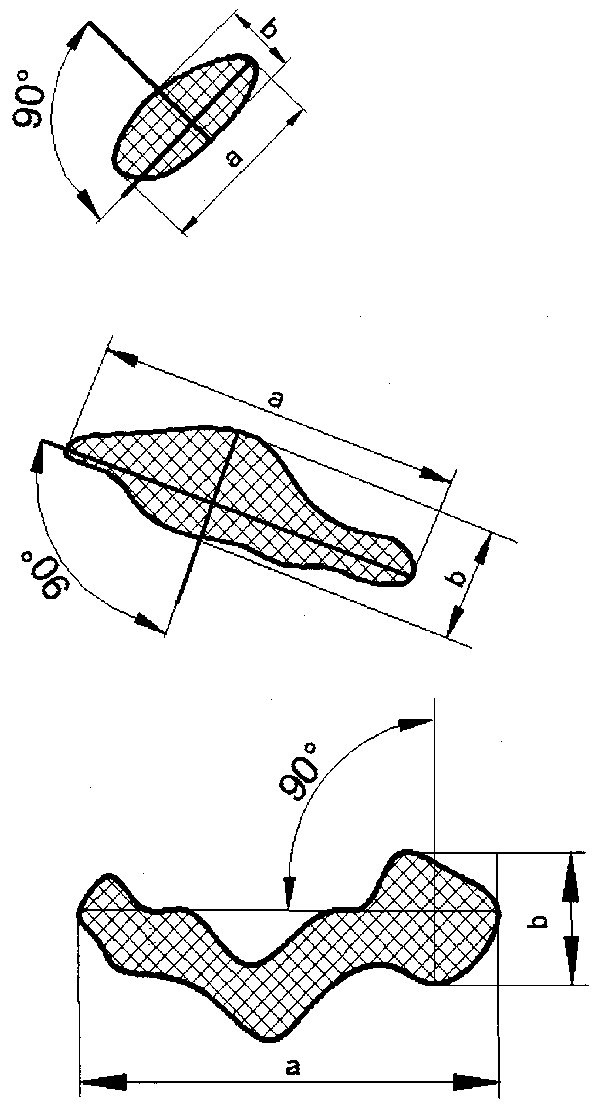

2.1. Максимальный размер одиночного включения a - наибольшее расстояние между двумя точками внешнего контура включения (рисунок 1.1).

Рисунок 1.1. Максимальные размер a и ширина b включения

2.2. Максимальная ширина включения b - наибольшее расстояние между двумя точками внешнего контура включения, измеренное в направлении, перпендикулярном наибольшему размеру включения (рисунок 1.1).

2.3. Включение одиночное - включение, минимальное расстояние L от края которого до края любого другого соседнего включения не менее максимальной ширины каждого из рассматриваемых включений, но не менее трехкратного максимального размера включения с меньшим значением этого показания (из двух рассматриваемых) (рисунок 1.2).

Рисунок 1.2. Условия одиночности

двух рассматриваемых включений:

а) L b₁; L 3a₂; a₁ > a₂; b₁ > b₂;

б) L 3a₁; b₁ a₁; a₁ > a₂; b₁ > b₂;

в) L 3a₂; b₂ a₂; a₁ > a₂; b₁ > b₂

2.4. Включения одиночные мелкие (при радиографическом контроле) - включения, допустимость которых устанавливается в зависимости от их размеров, а также от общего числа и суммарной приведенной площади одиночных мелких включений и одиночных скоплений.

2.5. Включения одиночные крупные (при радиографическом контроле) - включения, максимальный размер которых превышает допустимый размер одиночных мелких включений, а допустимость устанавливается только в зависимости от размеров и числа без учета их площади при подсчете суммарной приведенной площади и без включения их в общее число одиночных мелких включений и одиночных скоплений.

3. Вогнутость корня шва - углубление на поверхности сварного соединения с односторонним швом в месте расположения его корня (оценивается по максимальной глубине расположения поверхности корня шва от уровня расположения поверхностей сваренных деталей).

4. Вогнутость углового шва - максимальное расстояние от поверхности шва до линии, соединяющей края его поверхности в одном поперечном сечении (оценивается по максимальной глубине расположения поверхности шва под указанной линией).

5. Выпуклость (превышение проплавления) корня шва - часть одностороннего сварного шва со стороны его корня, выступающая над уровнем расположения поверхностей сваренных деталей (оценивается по максимальной высоте расположения поверхности корня шва над указанным уровнем).

6. Выпуклость стыкового шва - часть стыкового сварного шва, выступающая над уровнем расположения поверхностей сваренных деталей (оценивается по максимальной высоте расположения поверхности шва над указанной линией).

7. Выпуклость углового шва - часть углового сварного шва, выступающая над линией, соединяющей края его поверхности в одном поперечном сечении (оценивается по максимальной высоте расположения поверхности над указанной линией).

8. Индикаторный след:

а) при капиллярном контроле - след, образованный индикаторным пенетрантом на слое проявителя;

б) при контроле магнитопорошковым методом - видимая длина валика осаждения магнитного порошка над несплошностью.

9. Контрольное сварное соединение - сварное соединение, выполняемое при проведении металлографических исследований производственных сварных соединений.

10. Кромка сварного шва - торцевая поверхность детали после механической обработки до заданных конструкторской документацией размеров разделки сварного шва.

11. Наплыв - дефект в виде металла, натекшего в процессе сварки (наплавки) на поверхность основного металла, но не сплавленный с ним.

12. Непровар - несплавление в сварном соединении или наплавленной детали между основным металлом и металлом шва (наплавленным металлом) или между отдельными валиками.

13. Несплошность - нарушение однородности материала, вызывающее скачкообразное изменение одной или нескольких физических характеристик, определяемых методами неразрушающего контроля. Несплошность - обобщенное наименование трещин, отслоений, прожогов, свищей, пор, непроваров и включений.

14. Номинальная толщина основного металла наплавленной детали - указанная в конструкторской документации (без учета допусков) толщина основного металла детали.

15. Номинальная толщина сваренных деталей - указанная в конструкторской документации (без учета допусков) толщина основного металла деталей в зоне, примыкающей к сварному шву.

16. Отслоение - дефект в виде нарушения сплошности сплавления наплавленного металла с основным на деталях (изделиях) с антикоррозионной наплавкой или с предварительно наплавленными кромками, а также на других наплавленных деталях.

17. Подрез - углубление в виде канавки на границе поверхности сварного шва с основным металлом или на границе поверхностей двух соседних валиков.

18. Приведенная площадь включения или скопления (при радиографическом контроле) - произведение максимального размера включения (скопления) на его максимальную ширину (учитывается для одиночных малых включений и одиночных скоплений).

19. Прожог - дефект в виде сквозного отверстия в сварном шве, образовавшегося вследствие вытекания части жидкого металла сварочной ванны в процессе выполнения сварки.

20. Производственное контрольное сварное соединение - сварное соединение, выполняемое с целью проверки соответствия характеристик металла производственных сварных соединений установленным требованиям.

21. Радиационная толщина - суммарная длина участков оси рабочего пучка направленного первичного ионизирующего излучения в материале контролируемого объекта.

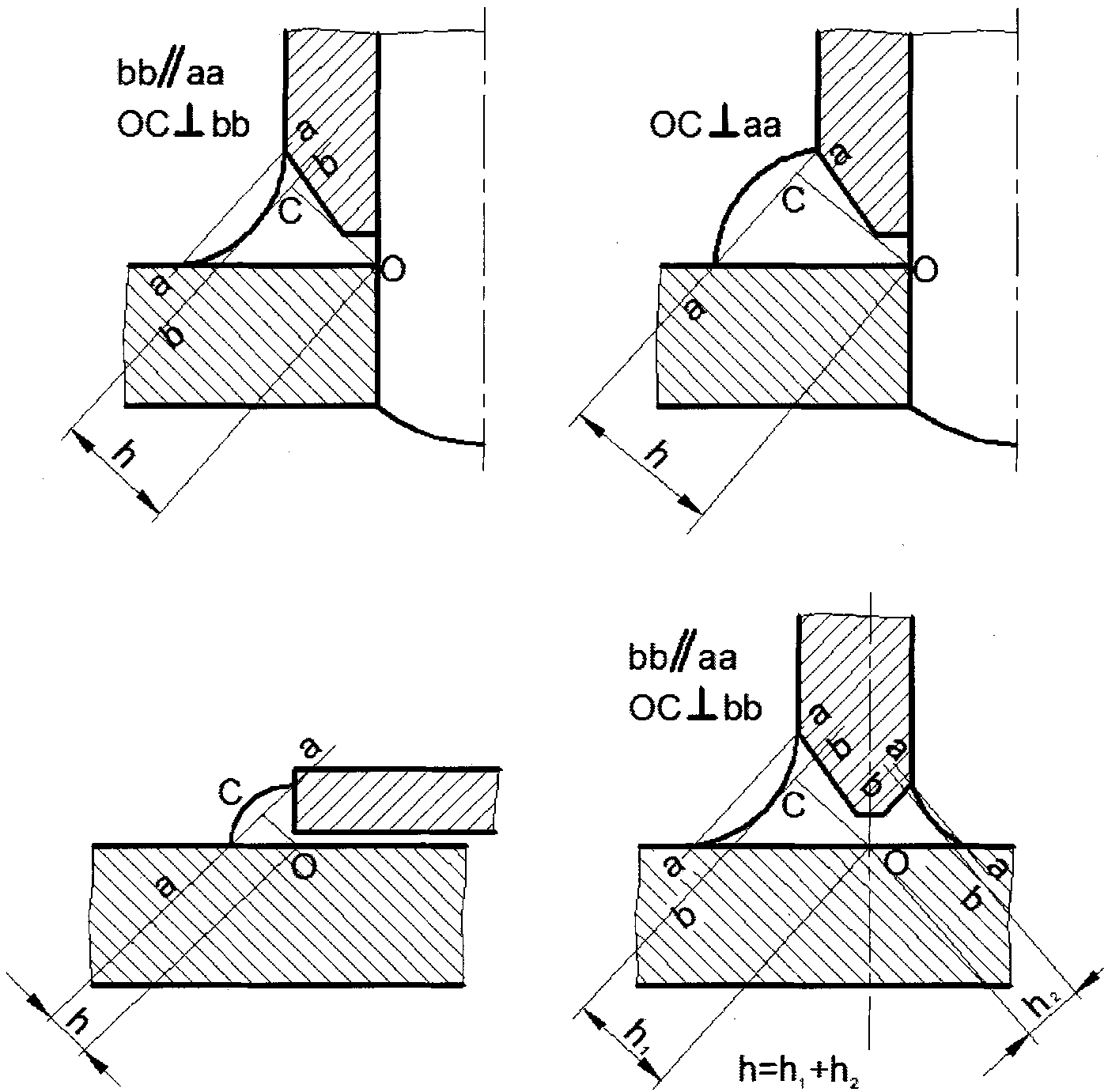

22. Расчетная высота углового шва - указанный в конструкторской документации размер h перпендикуляра, опущенного из точки сопряжения сваренных деталей (точки 0) на прямую линию, соединяющую края его поверхности в одном поперечном сечении (при выпуклом угловом шве), или на параллельную указанной линии касательную к поверхности сварного шва (при вогнутом угловом шве) (рисунок 1.3).

Для двустороннего углового шва его расчетная высота определяется как сумма расчетных высот (h1 + h2) его частей, выполненных с разных сторон.

Рисунок 1.3. Расчетная высота углового шва

23. Свищ - дефект в виде воронкообразного или трубчатого углубления в сварном шве.

24. Скопление - два или несколько включений (пор, шлаковых и вольфрамовых включений) с наибольшим размером более 0,2 мм (рисунок 1.4 а), минимальное расстояние между краями которых меньше установленного для одиночных включений, но не менее максимальной ширины каждого из двух рассматриваемых любых соседних включений. При оценке расстояний между скоплениями и включениями скопление рассматривается как одиночное включение.

Рисунок 1.4. Скопление

(A - максимальный размер скопления;

B - максимальная ширина скопления):

3b₁ > L_1-2 b₁ для b₁ > b₂, или 3b₂ > L_1-2 b₂

для b₂ > b₁, или L_1-2 < 3a₁ для a₁ < a₂, или L_1-2 < 3a₂

для a₂ < a₁; 3b₁ > L_1-3 b₁ для b₁ > b₃, или 3b₃ > L_1-3

b₃ для b₃ > b₁, или L_1-3 < 3a₃ для a₃ < a₁, или L_1-3 <

3a₁ для a₁ < a₃; 3b₂ > L_2-3 b₂ для b₂ > b₃, или 3b₃ > L_2-3

b₃ для b₃ > b₂, или L_2-3 < 3a₂ для a₂ < a₃,

или L_2-3 < 3a₃ для a₃ < a₂

24.1. Внешний контур скопления - контур, ограниченный внешними краями включений, входящих в скопление, и касательными линиями, соединяющими указанные края (рисунок 1.4 б).

24.2. Максимальный размер скопления A - наибольшее расстояние между двумя соседними точками внешнего контура скопления (рисунок 1.4 б).

24.3. Максимальная ширина скопления B - наибольшее расстояние между двумя точками внешнего контура скопления, измеренное в направлении, перпендикулярном максимальному размеру скопления (рисунок 1.4 б).

25. Скопление одиночное - скопление, минимальное расстояние L от внешнего контура которого до внешнего контура любого другого соседнего скопления или включения не менее трехкратной максимальной ширины каждого из двух рассматриваемых скоплений (или скопления и включения), но не менее трехкратного максимального размера скопления (включения) с меньшим значением этого показателя (из двух рассматриваемых) (рисунок 1.5).

Рисунок 1.5. Одиночные скопления

26. Группа включений - два или несколько включений, минимальное расстояние между краями которых менее максимальной ширины хотя бы одного из двух рассматриваемых соседних включений; внешний контур рассматриваемой группы включений ограничивается внешними краями включений, входящих в рассматриваемую группу, и касательными линиями, соединяющими указанные края (рисунок 1.6).

Недопустимые включения и скопления - одиночные включения (скопления), превышающие установленные нормы по размерам, количеству или суммарной приведенной площади.

Рисунок 1.6. Группа включений

(a - максимальный размер группы включений;

b - максимальная ширина группы включений):

L_1-2 < b₁ для b₁ > b₂, или L_1-2 < b₂ для b₂ > b₁;

L_1-3 < b₁ для b₁ > b₃, или L_1-3 < b₃ для b₃ > b₁;

L_2-3 < b₂ для b₂ > b₃, или L_2-3 < b₃ для b₃ > b₂

27. Суммарная приведенная площадь включений и скоплений (при радиографическом контроле) - сумма приведенных площадей отдельных одиночных мелких включений и одиночных скоплений.

28. Трещина - дефект в виде разрыва металла сварного соединения или наплавленной детали (изделия).

29. Углубление между валиками - продольная впадина между двумя соседними валиками (оценивается по максимальной глубине).

30. Усадочная раковина - дефект в виде полости или впадины, которые образуются при усадке расплавленного металла в процессе затвердевания (располагается, как правило, в местах, где прерывается или оканчивается сварка).

31. Чешуйчатость - поперечные или округлые (при автоматической сварке под флюсом - удлиненно-округлые) углубления на поверхности валика, образовавшиеся вследствие неравномерности затвердевания металла сварочной ванны (оценивается по максимальной глубине).

32. Ширина шва - расстояние между краями поверхности сварного шва в одном поперечном сечении.

33. Эквивалентная площадь несплошности (при ультразвуковом контроле) - площадь плоскодонного отражателя, расположенного на том же расстоянии от поверхности ввода, что и реальная несплошность, и создающего такой же по амплитуде сигнал.
