Таблица 6.1 - Растворимость углекислого газа м3/м3 в воде при различных давлениях и температурах

Таблица 6.1 - Растворимость углекислого газа м³/м³ в воде при различных давлениях и температурах.

Давление, атм.	Температура, °C
Давление, атм.	20	35	60	100
25	16,3	-	-	-
30	18,2	10,6	-	-
35	20,1	12,4	-	-
40	22,0	14,2	8,5	-
45	23,9	16,1	9,3	-
50	25,7	18,0	10,2	-
60	-	22,7	12,1	-
70	-	-	14,2	6,5
80	-	-	16,3	7,4
90	-	-	18,8	8,5
100	-	-	21,4	9,7
110	-	-	24,3	10,8
130	-	-	-	12,7
150	-	-	-	15,1

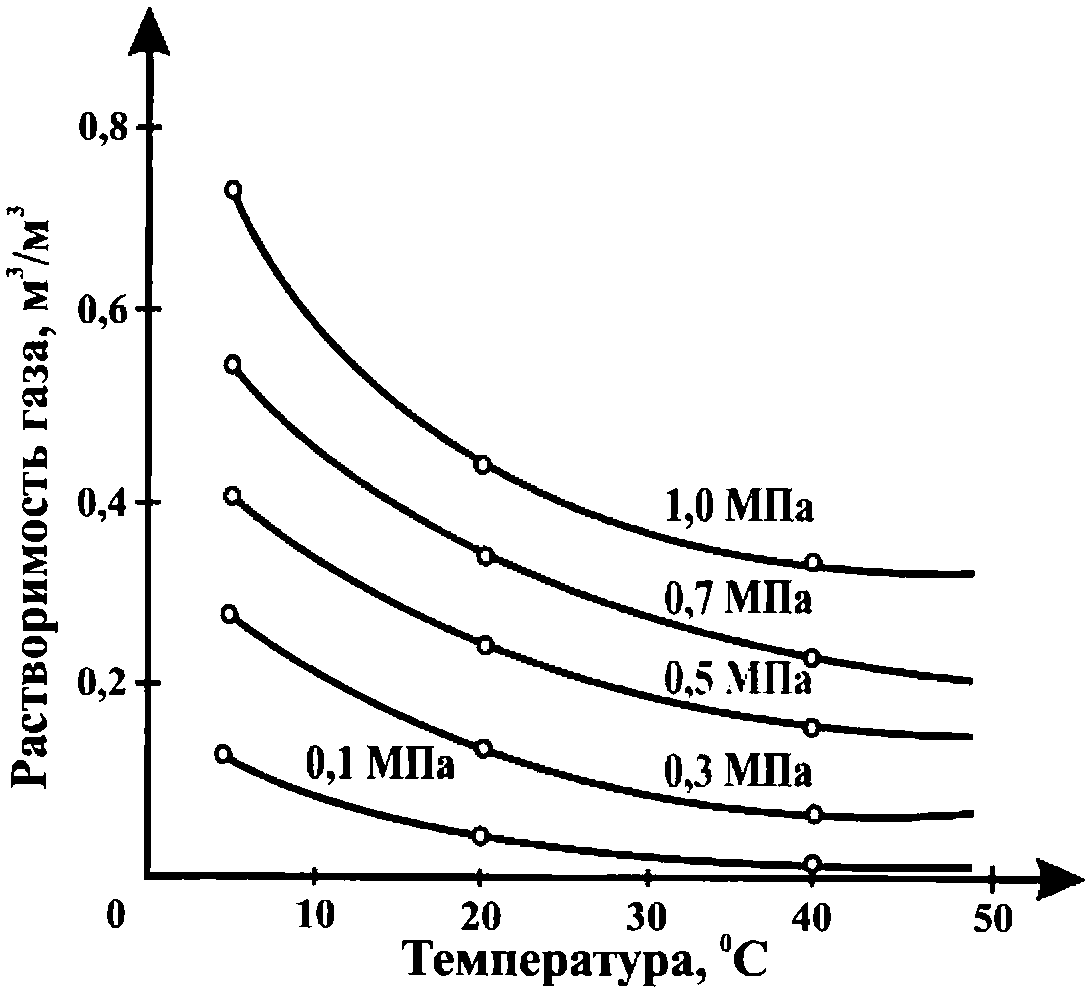

Рисунок 6.1 - Зависимость растворимости попутного газа

в пресной воде от температуры

Рисунок 6.2 - Значение поправочного коэффициента

в зависимости от минерализации воды

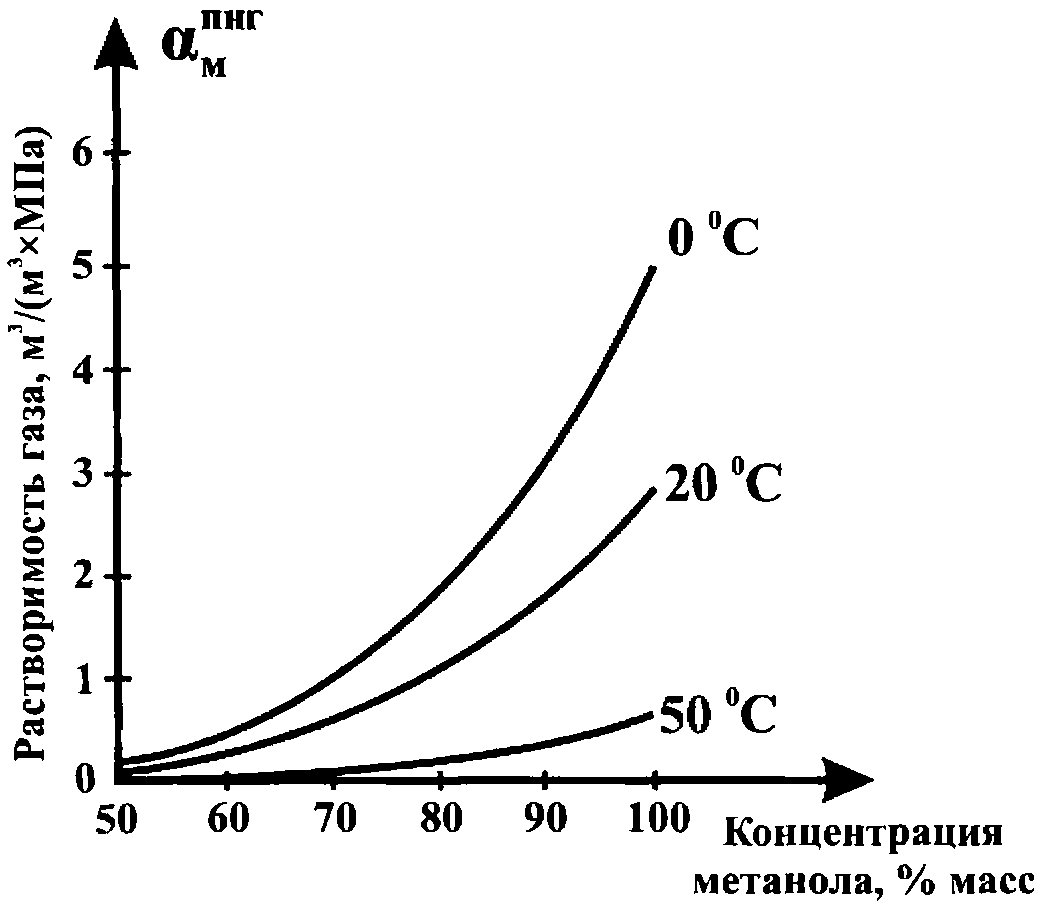

Рисунок 6.3 - Растворимость попутного газа

в обводненном метаноле

- с отработанным метанолом:

00000039.wmz

где,

00000040.wmz - коэффициент растворимости попутного газа в обводненном метаноле, м³/(м³ x МПа), определяемый по рисунку 6.3;

V_м - расход метанола, м³;

P - рабочее давление, МПа.

- с отработанным диэтиленгликолем:

00000041.wmz

где,

V_гл - расход диэтиленгликоля, м³;

P - рабочее давление, МПа;

00000042.wmz , 00000043.wmz - соответственно растворимость углеводородной составляющей попутного газа и углекислого газа в обводненном диэтиленгликоле, м³/(м³ x МПа), определяемая из рисунков 6.4 и 6.5;

00000044.wmz - содержание углекислого газа в попутном газе, % объемных.

Рисунок 6.4 - Растворимость попутного газа (без CO₂)

в обводненном диэтиленгликоле.

Рисунок 6.5 - Растворимость углекислого газа

в обводненном диэтиленгликоле.

Общие технологические потери попутного газа при уносе с жидкостью будет определяться по формуле:

П_пг.ж = П_пг.в + П_пг.м + П_пг.гл (6.6)
