Таблица 3.1.9 - Перечень материалов и изделий, предназначенных для изготовления наблюдательной площадки с отметкой уровня пола 2,0 м

Таблица 3.1.9 - Перечень материалов и изделий,

предназначенных для изготовления наблюдательной площадки

с отметкой уровня пола 2,0 м

Наименование		Сечение или диаметр, мм	Длина, мм	Объем элемента, м³	Масса элемента, кг	Количество, шт.	Общий объем, м³	Общая масса, кг
1	Доска	40 x 150	5000	0,030	-	2	0,060	-
2	Доска	40 x 150	740	0,004	-	6	0,024	-
3	Брусок	50 x 150	1950	0,015	-	4	0,060	-
4	Доска	40 x 150	1650	0,010	-	4	0,040	-
5	Доска	40 x 150	1400	0,008	-	2	0,016	-
6	Брусок	50 x 75	2150	0,008	-	2	0,016	-
7	Доска	40 x 150	1370	0,008	-	2	0,016	-
8	Брусок	50 x 150	2130	0,016	-	4	0,064	-
9	Брусок	50 x 200	2160	0,022	-	4	0,088	-
10	Брусок	50 x 50	250	0,001	-	32	0,032	-
11	Брусок	50 x 100	640	0,003	-	36	0,108	-
12	Брусок	50 x 150	950	0,007	-	6	0,042	-
13	Брусок	50 x 100	950	0,005	-	5	0,025	-
14	Брусок	50 x 75	1100	0,004	-	6	0,024	-
15	Гвоздь	4,0	100	-	0,0099	134	-	1,327
16	Гвоздь	3,0	80	-	0,0044	182	-	0,801

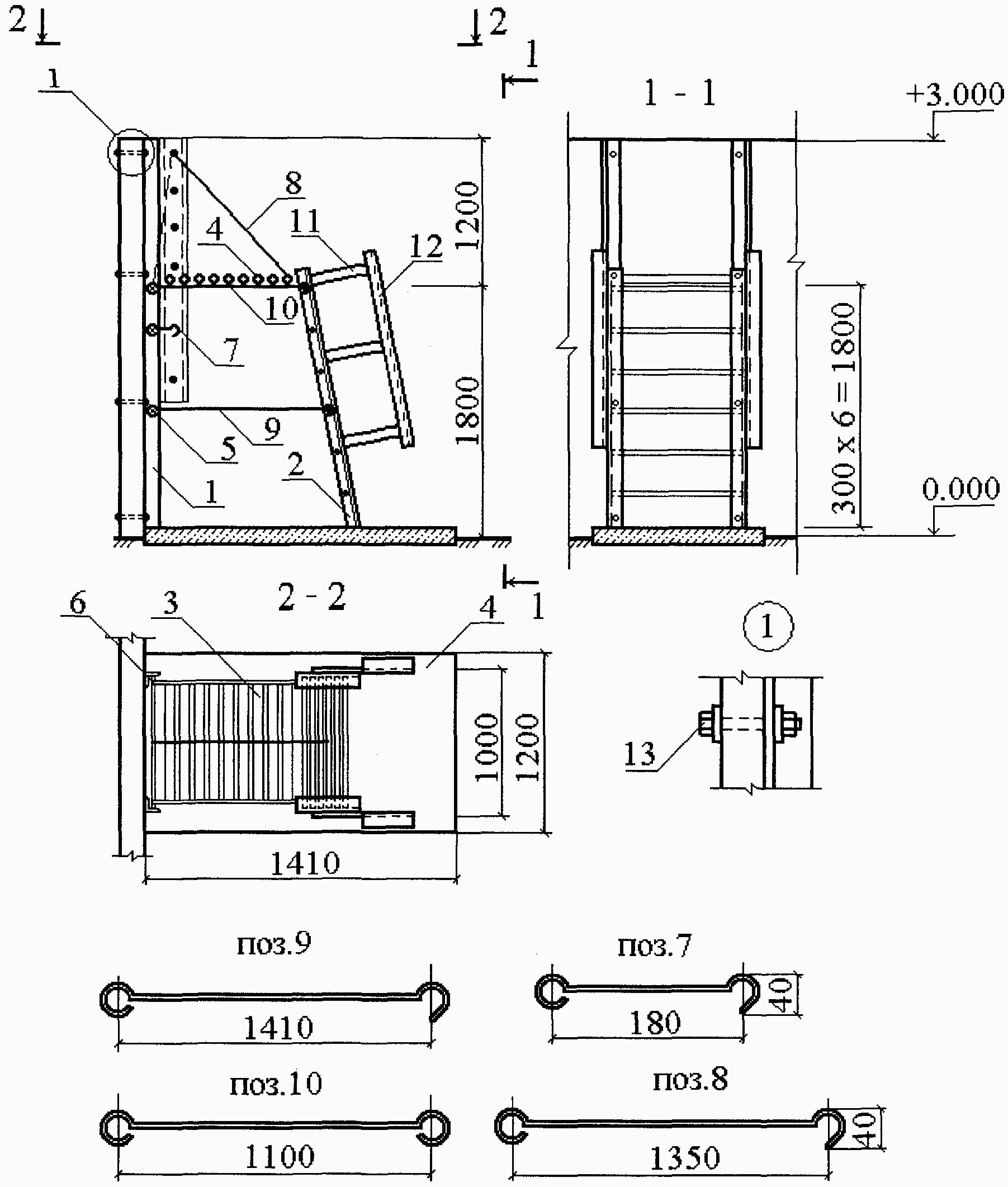

Шарнирно-откидная наблюдательная площадка (рисунок 3.1.13) состоит из двух стальных уголков, закрепленных на основном ограждении, решетчатой площадки, лестницы с перилами и фиксирующих тяг.

1 - направляющая; 2 - лестница; 3 - площадка; 4 - настил;

5 - ось; 6 - коротыш; 7, 8, 9, 10 - тяги фиксирующие;

11 - стойка перил; 12 - перила; 13 - болт

Рисунок 3.1.13 - Шарнирно-откидная наблюдательная площадка

В местах установки шарнирно-откидных площадок линия охранного освещения выполняется изолированными проводами. Перечень материалов и изделий, предназначенных для изготовления шарнирно-откидной наблюдательной площадки, приведен в таблице 3.1.10.

Таблица 3.1.8 - Перечень материалов и изделий, предназначенных для изготовления наблюдательной вышки Таблица 3.1.10 - Перечень материалов и изделий, предназначенных для изготовления шарнирно-откидной наблюдательной площадки
