Приказ Минюста России от 04.09.2006 N 279 (ред. от 17.06.2013) "Об утверждении Наставления по оборудованию инженерно-техническими средствами охраны и надзора объектов уголовно-исполнительной системы"

Будка

33

Брус

100 x 200

1600

0,032

-

2

0,064

-

34

Брусок

50 x 150

2200

0,017

-

4

0,068

-

35

Брусок

100 x 100

1500

0,015

-

10

0,150

-

36

Брусок

100 x 100

2750

0,028

-

2

0,056

-

37

Брусок

100 x 100

2450

0,025

-

2

0,050

-

38

Брусок

50 x 100

860

0,004

-

1

0,004

-

39

Брусок

50 x 150

1850

0,014

-

2

0,028

-

40

Брусок

50 x 100

1400

0,007

-

1

0,007

-

41

Брусок

50 x 100

600

0,003

-

1

0,003

-

42

Брусок

50 x 100

1985

0,01

-

2

0,020

-

43

Брусок

85 x 100

774

0,007

-

1

0,007

-

44

Доска

25 x 150

1500

0,006

-

10

0,060

-

45

Доска

40 x 100

1900

0,008

-

19

0,152

-

46

Доска

19 x 100

1900

0,004

-

19

0,076

-

47

Брусок

50 x 150

1500

0,011

-

10

0,110

-

48

Доска

25 x 125

1300

0,004

-

11

0,044

-

49

Брусок

50 x 135

1750

0,012

-

5

0,060

-

50

Доска

40 x 100

1300

0,005

-

1

0,005

-

51

Доска

40 x 100

530

0,002

-

1

0,002

-

52

Доска

50 x 150

530

0,004

-

1

0,004

-

53

Брусок

25 x 100

1250

0,003

-

53

0,159

-

54

Доска

25 x 100

680

0,002

-

53

0,106

-

55

Доска

25 x 100

950

0,0024

-

45

0,108

-

56

Доска

25 x 100

510

0,001

-

52

0,052

-

57

Доска

25 x 220

1900

0,011

-

4

0,044

-

58

Доска

25 x 90

1700

0,004

-

4

0,016

-

59

Доска

15 x 80

1660

0,002

-

3

0,006

-

60

Доска

15 x 80

710

0,001

-

1

0,001

-

61

Брусок

49 x 50

675

0,002

-

12

0,024

-

62

Брусок

50 x 50

800

0,002

-

14

0,028

-

63

Брусок

50 x 50

526

0,001

-

2

0,002

-

64

Штапик

15 x 15

1300

0,0003

-

6

0,0018

-

65

Штапик

30 x 15

1300

0,0006

-

6

0,0036

-

66

Штапик

10 x 15

1300

0,0002

-

6

0,0012

-

67

Штапик

10 x 15

1000

0,0002

-

21

0,0042

-

68

Брусок

50 x 63

1000

0,003

-

5,2

0,0156

-

69

Брусок

50 x 150

700

0,005

-

8

0,0400

-

70

Минерало-ватные плиты

-

-

-

-

-

0,69

-

71

Стекло толщиной 4,0 мм

-

-

-

-

-

3,5 <*>

-

72

Петли навесные

-

-

-

-

2

-

-

73

Ручка дверная

-

-

-

-

9

-

-

74

Гвоздь

3,0

80

-

0,0044

1380

-

6,072

75

Гвоздь

5,0

120

-

0,018

221

-

3,978

76

Болт М20 с гайкой и шайбой

-

110

-

0,428

1

-

0,428

77

Бетон М100

-

-

-

-

-

1,3

-

78

Болт М12 с гайкой и шайбой

-

150

-

0,17

32

-

5,44

<*> Указывается в м2.

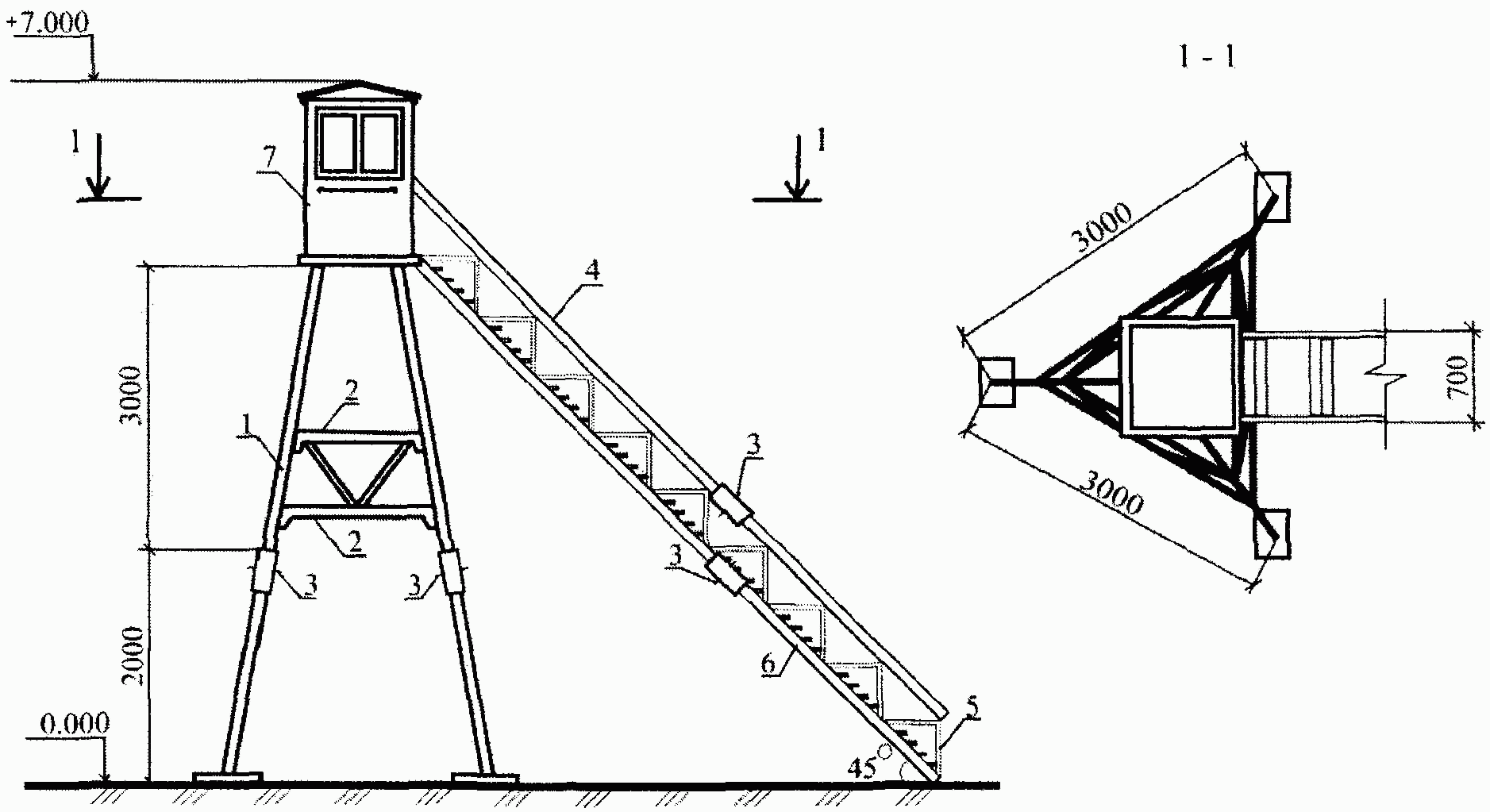

Сборно-разборная наблюдательная вышка (рисунок 3.1.3) состоит из основания (треноги), настила, будки (рисунок 3.1.4) и лестницы.


1 - стойка; 2 - связь; 3 - палец стопорный; 4 - поручень;

5 - стойка перил; 6 - тетива; 7 - будка

Рисунок 3.1.3 - Сборно-разборная наблюдательная вышка


1 - дверь; 2 - настил; 3 - крючок; 4 - щит будки

Рисунок 3.1.4 - Будка сборно-разборной наблюдательной вышки

Основание вышки выполняется из трех составных стоек по два звена в каждой (длиной 1880 и 3240 мм), изготовленных из труб диаметром 60 мм. Стойки посередине скрепляются между собой отрезками труб большего диаметра со штырями, а по верху - квадратной рамой из уголка.

Будка наблюдательной вышки монтируется на высоте от 3,0 до 5,0 м от поверхности земли. При установке вышки стойки основания укрепляются в земле при помощи анкеров, заложенных на глубину 1,0 м.

Будка наблюдательной вышки собирается из четырех боковых щитов и крыши (рисунок). Боковые щиты устанавливаются на уголки прямоугольной рамы, крепятся к ним металлическими пальцами у основания и стягиваются двумя металлическими крюками. Крыша опирается на верхний обрез боковых щитов брусками и удерживается от бокового сдвига обвязкой.

Перечень материалов и изделий, предназначенных для изготовления сборно-разборной наблюдательной вышки, приведен в таблице 3.1.2.

Лестница с площадкой Таблица 3.1.2 - Перечень материалов и изделий, предназначенных для изготовления сборно-разборной наблюдательной вышки
