Таблица 2.1.12 - Перечень изделий и материалов, предназначенных для возведения одного километра заграждения "Шиповник-М2-2"

Таблица 2.1.12 - Перечень изделий и материалов,

предназначенных для возведения одного километра

заграждения "Шиповник-М2-2"

Изделия и материалы		Единица измерения	Количество
1	Армированная скрученная колючая лента	т	10,0
2	Проволока стальная диаметром 4 мм	т	0,415
3	Гвозди строительные 5 x 120 мм	т	0,05
4	Элемент железобетонный	шт.	200
5	Бруски сечением 75 x 75 мм	м³	7,6
6	Лес круглый диаметром 10 - 14 мм	м³	42,6
7	Масло антраценовое	т	2,5
8	Бетон класса B 7,5	м³	14,0
9	Скоба проволочная диаметром 4 мм	т	0,48
10	Скоба проволочная диаметром 10 мм	шт.	600

Для оборудования постоянных городских объектов ИК на ограждении внешней запретной зоны устанавливают противопобеговый козырек "Шиповник-К" с заполнением из пакетов МЗП или армированной скрученной колючей ленты.

Конструкция противопобегового козырька из пакетов МЗП на железобетонном ограждении (рисунок 2.1.18) однообразна по всему периметру объекта и состоит из траверс, подкосов, узлов (деталей) их крепления к ограждению внешней запретной зоны, несущих проволочных нитей.

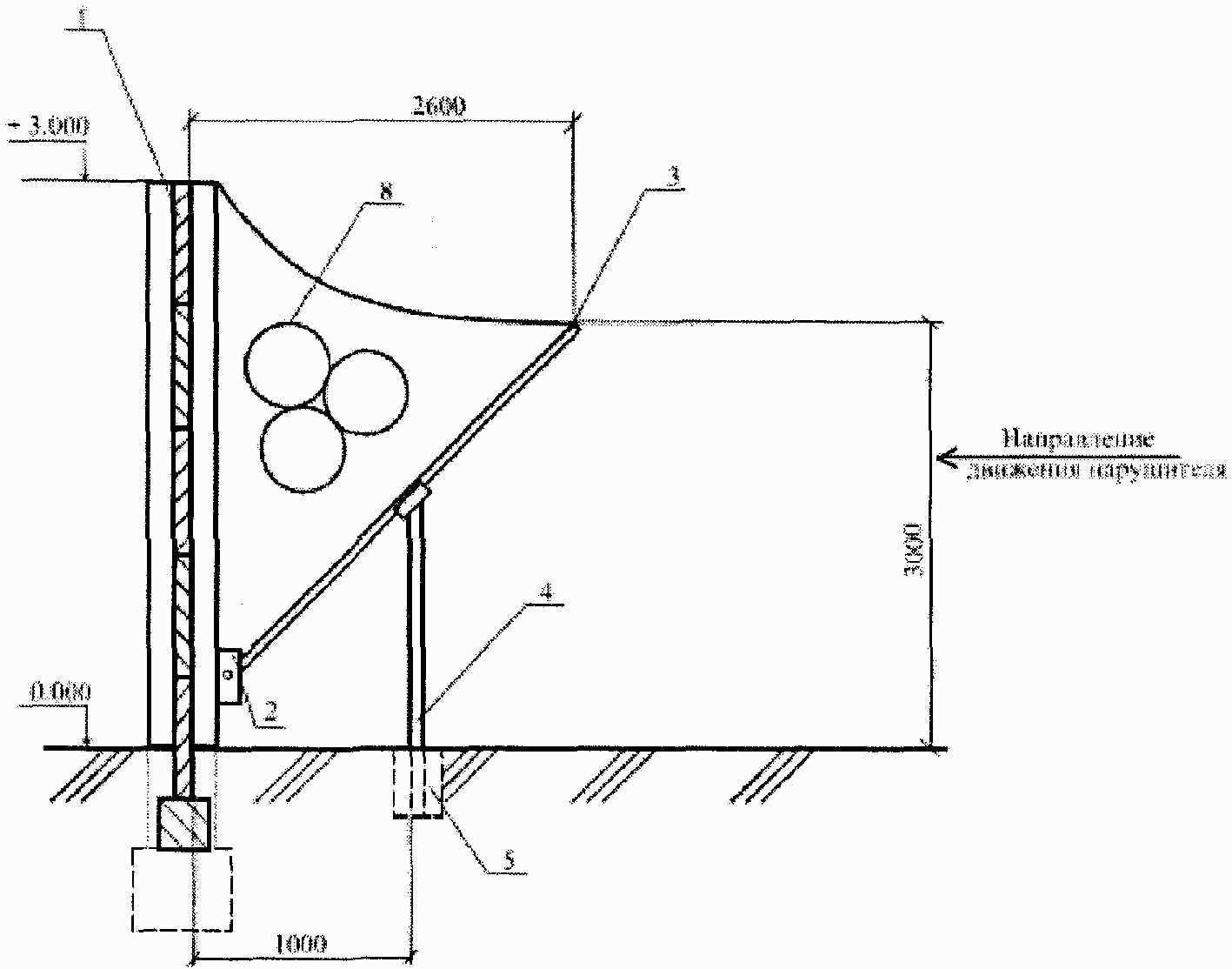

1 - полотно забора; 2 - узел крепления траверсы

к ограждению; 3 - траверса; 4 - подкос; 5 - плита опорная;

6 - пакеты МЗП

Рисунок 2.1.18 - Противопобеговый козырек "Шиповник-К"

из пакетов МЗП на железобетонном ограждении

Перечень изделий и материалов для возведения шести погонных метров заграждения "Шиповник-К" с заполнением из пакетов МЗП приведен в таблице 2.1.13.

Таблица 2.1.11 - Перечень изделий и материалов, предназначенных для возведения одного километра заграждения "Шиповник-М2-1" Таблица 2.1.13 - Перечень изделий и материалов, предназначенных для возведения шести погонных метров заграждения "Шиповник-К" с заполнением из пакетов МЗП на железобетонном ограждении
