Таблица 2.2.2 - Перечень изделий и материалов, предназначенных для изготовления жесткого шлагбаума

Таблица 2.2.2 - Перечень изделий и материалов,

предназначенных для изготовления жесткого шлагбаума

Наименование		Сечение или диаметр, мм	Длина, мм	Объем элемента, м³	Масса элемента, кг	Количество, шт.	Общий объем, м³	Общая масса, кг
1	Швеллер 18	180 x 70	6500	-	105,95	2	-	211,9
2	Швеллер 18	180 x 70	3250	-	52,98	4	-	211,9
3	Швеллер 18	180 x 70	3350	-	54,61	4	-	218,3
4	Трос	20	10000	-	20,700	1	-	20,7
5	Противовес (железобетонный)	400 x 300	1000		300,0	1	-	300,0
6	Шкворень (сталь круглая)	30	600		3,30	1	-	3,3
7	Ось (шпилька М30 с гайками и шайбами)	-	460		3,13	1	-	3,13
8	Уголок равнобокий стальной	70 x 70 x 6	280		1,79	7	-	12,52
9	Бетон класса В 7,5	400	-	1,8	-	2	3,6	-

Гибкий шлагбаум из троса диаметром не менее 20 мм устраивается на распашных воротах или на отдельных стойках.

На распашных воротах (рисунок 2.2.7) концы тросов закрепляются с помощью зажимов вокруг стоек на высоте 1,6 м от земли.

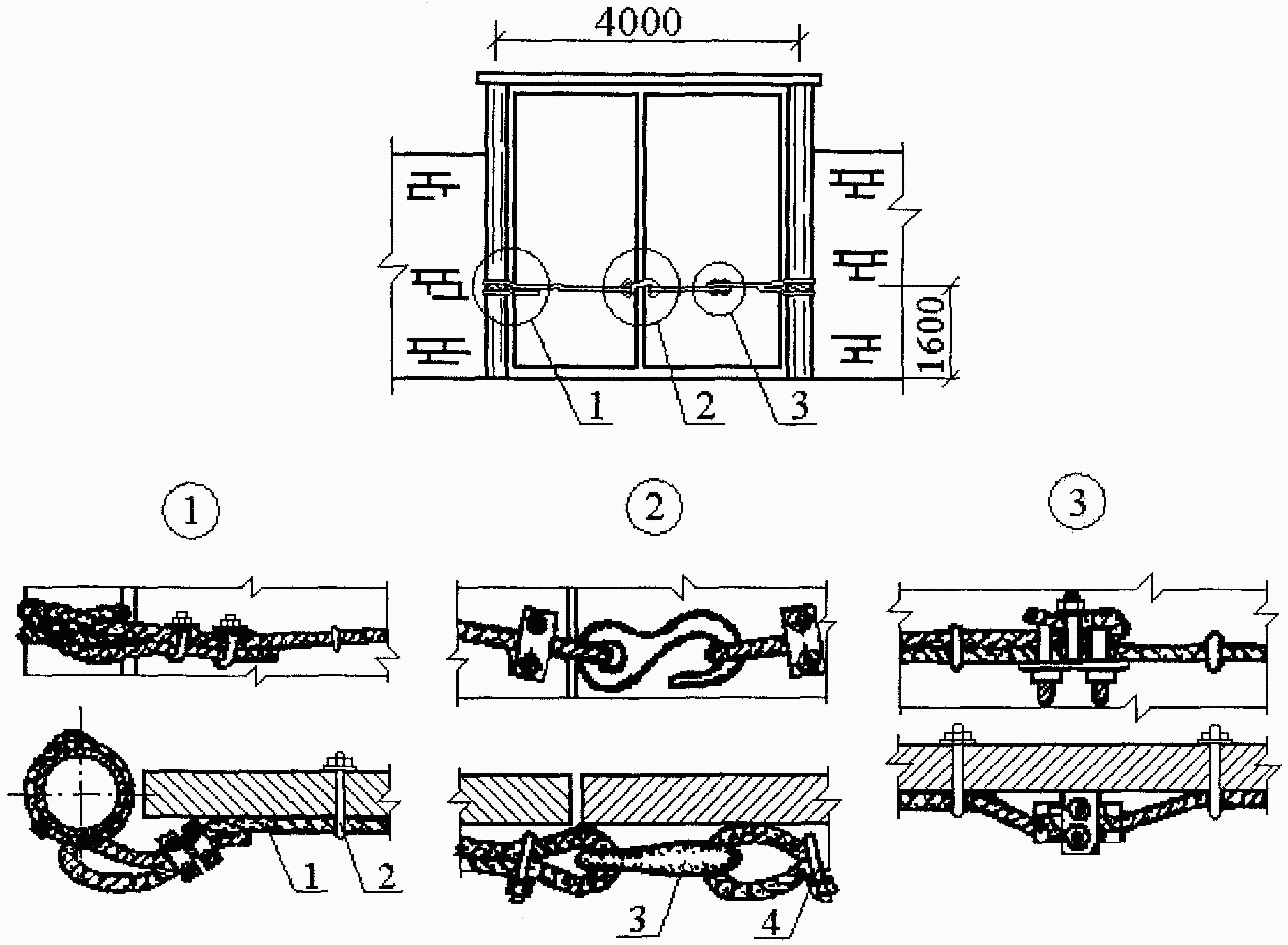

1 - трос; 2 - скоба; 3 - зажим; 4 - крюк

Рисунок 2.2.7 - Гибкий шлагбаум на распашных воротах

Тросы крепятся скобами к полотнам ворот. На других концах тросов устраиваются петля и крюк. Перечень изделий и материалов, предназначенных для изготовления гибкого шлагбаума на ворота, приведен в таблице.

Таблица 2.2.1 - Перечень изделий и материалов, предназначенных для изготовления барьера из троса длиной 100 метров Таблица 2.2.3 - Перечень изделий и материалов, предназначенных для изготовления гибкого шлагбаума на ворота
