Таблица 1.5.4. Примерный перечень материалов и изделий, предназначенных для возведения 3 п.м противопобегового заграждения выше уровня земли

Участки противоподкопного усиления допускается выполнять металлическими решетчатыми защищенными антикоррозионным покрытием с размером ячейки 200 мм x 200 мм и диаметром стержней 12 мм - 16 мм.

Металлическое противопобеговое заграждение представляет собой единый конструктивный элемент, состоящий из звеньев пролетом 3 м и высотой 6 м (включая наклонный козырек).

Стойки ограждения (труба прямоугольного сечения 180 мм x 100 мм x 6 мм ГОСТ 30245-2003) устанавливаются на подготовленный фундамент с анкерными болтами с шагом 3 м. Оптимальный шаг несущих стоек - 1,5, 2,0 и 3,0 м.

Секции звеньев представляют собой рамы из стальных уголков 63 мм x 63 мм x 5 мм ГОСТ 8509-93 и полосы толщиной 5 мм ГОСТ 103-2006 - верхний пояс верхних секций с заполнением из сетки Р16 - 5,0 ГОСТ 3306-88 с ячейками 16 мм x 16 мм из углеродистой или высокоуглеродистой оцинкованной проволоки 5 мм.

Крепление сетки к металлической раме осуществляется при помощи болтов М12 ГОСТ 7801-81 через гребенки. Крепление секции непосредственно к стойке ограждения и между собой выполняется при помощи болтов М12 ГОСТ 7801-81.

Отверстия в рамах секции для крепления их между собой и к стойкам целесообразно выполнять овальными в виде пазов. Это облегчит и ускорит монтаж элементов ограждения между собой и на местности с уклоном не более 5%.

Для обеспечения жесткости конструкции четырехсекционного противопобегового заграждения во избежание поперечных колебаний секций относительно основной оси ограждения при внешнем воздействии на них, по низу звена предусмотрена стальная полоса 5 мм x 60 мм ГОСТ 103-2006, соединенная с секциями при помощи болтов М12 ГОСТ 7801-81.

Конструкция наклонного козырька противопобегового заграждения допускает несколько вариантов исполнения:

гибкий козырек из сетки Р16 - 5,0 ГОСТ 3306-88. усиленный дополнительной сеткой Р16 - 5,0 ГОСТ 3306-88. Крепление сеток между собой осуществляется с перехлестом болтами М12 ГОСТ 7801-81 через квадратные шайбы (рисунок 1.5.4а). Вылет козырька - 450 - 750 мм;

козырек с жесткими направляющими из уголков, с подрезанными полками в месте сгиба, с креплением к ним сетки при помощи гребенок. Вылет козырька - 450 - 750 мм (рисунки 1.5.4б, 1.5.4в);

козырек с жесткими направляющими с креплением к ним сетки при помощи гребенок. Вылет козырька - не более 450 - 480 мм.

Наклон козырька принимается 45° в сторону внутренней территории учреждения. По наклонному козырьку устанавливаются два ряда из спиралей АКЛ диаметром 955 мм, один из которых располагается над наклонным козырьком, другой под ним (рисунок 1.5.4г). Крепление спирали к сетчатому заполнению ограждения производится скобами с захватом через один виток спирали.

Для повышения задерживающих свойств противопобегового заграждения возможно размещение на нем третьего ряда АКЛ со стороны запретной зоны на высоте 4 - 4,5 м от земли и на расстоянии 400 - 500 мм от полотна ограждения (рисунок 1.5.4д). Кронштейны для крепления третьего ряда спирали из АКЛ должны быть гибкой конструкции, не выдерживающие вес среднестатистического человека, но при этом достаточной для ее крепления. Шаг витков АКЛ принять 150 - 200 мм, крепить непосредственно к удерживающим нитям при помощи антивандальных металлических скоб с болтовыми соединениями.

Для элементов всех звеньев противопобегового заграждения рекомендуется углеродистая сталь С245 ГОСТ 27772-88 и Ст3 пс6 ГОСТ 535-88. Для изготовления сетки повышенной точности Р16 - 5,0 ГОСТ 3306-88 с ячейками 16 мм рекомендуется применять углеродистую и высокоуглеродистую оцинкованную проволоку 05 мм.

Все металлические конструкции противопобегового заграждения должны иметь антикоррозионное покрытие в соответствии с СНиП 2.03.11-85 "Защита строительных конструкций от коррозии". Допускаются следующие типы покрытий:

защитное покрытие, выполненное способом горячего цинкования по ГОСТ 9.307-89 "Покрытия цинковые горячие";

защитное покрытие, выполненное безфосфатным гальваническим цинкованием с нанесением дополнительного защитного слоя из полимерного покрытия.

Болты, гайки и шайбы также приняты с цинковым покрытием.

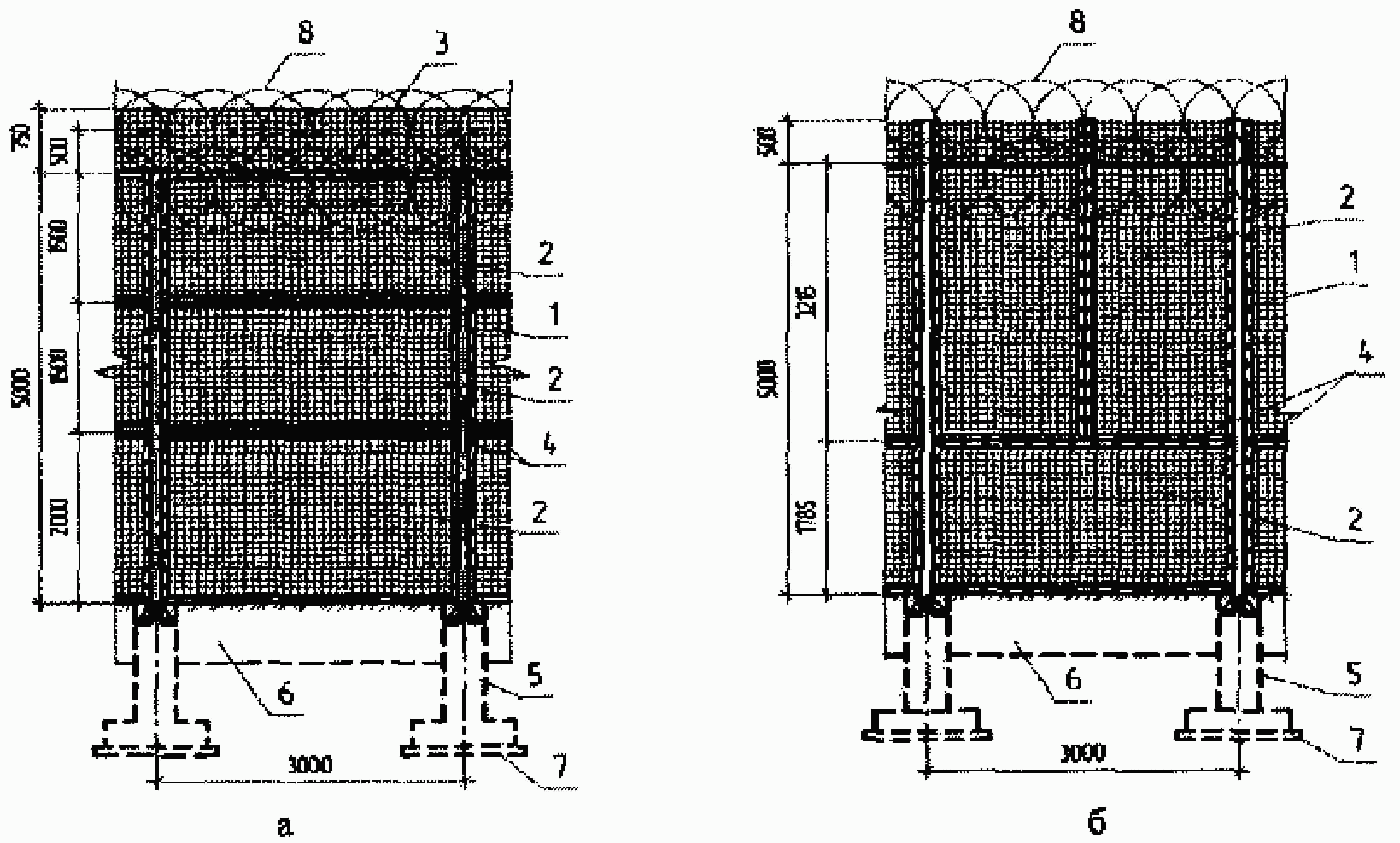

Рисунки 1.5.4 а, б. Варианты трехсекционного

противопобегового заграждения

1 - стойка; 2 - сетка; 3 - дополнительная сетка; 4 - уголок

стальной; 5 - фундамент; 6 - противоподкопное усиление;

7 - бетонная подготовка; 8 - спираль АКЛ

Рисунки 1.5.4 в, г, д. Вариант четырехсекционного

противопобегового заграждения и варианты устройства

противопобеговых козырьков противопобегового заграждения"
