Приказ Минюста России от 04.09.2006 N 279 (ред. от 17.06.2013) "Об утверждении Наставления по оборудованию инженерно-техническими средствами охраны и надзора объектов уголовно-исполнительной системы"

Таблица 4.21 - Перечень деталей и изделий, предназначенных для изготовления шпингалета

Таблица 4.21 - Перечень деталей и изделий, предназначенных

для изготовления шпингалета

Наименование

Сечение или диаметр, мм

Длина, мм

Объем элемента, м3

Масса элемента, кг

Количество, шт.

Общий объем, м3

Общая масса, кг

1

Сталь круглая

25

40

-

0,154

1

-

0,154

2

Сталь круглая

25

40

-

0,154

1

-

0,154

3

Сталь круглая

16

115

-

0,182

1

-

0,182

4

Сталь листовая

35 x 3

105

-

0,087

2

-

0,174

5

Винт

6 x 20

58

-

-

1

-

6

Винт

6 x 35

58

-

-

1

-

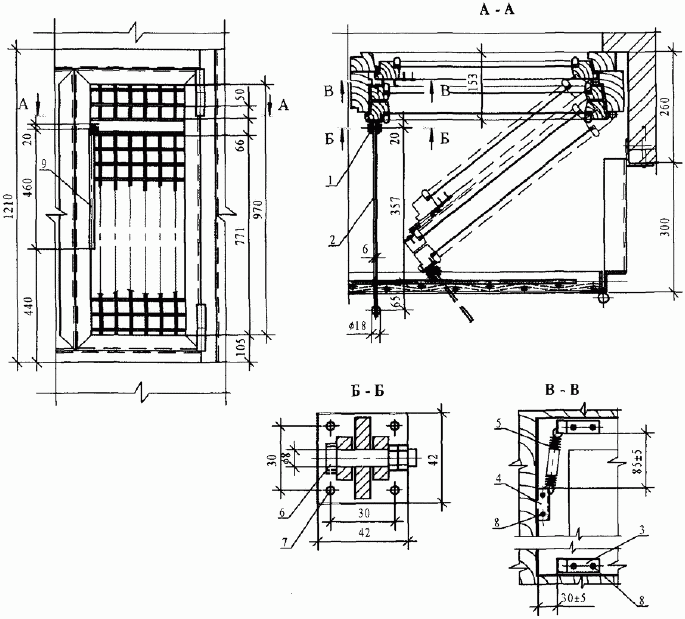

Запорное устройство для форточки (рисунок 4.28) предназначено для открывания форточки оконного блока с целью проветривания камерного помещения. При этом оконная решетка остается запертой.

Длина ручки (поз. 9) зависит от высоты форточки над уровнем пола. Рычаг (поз. 2), посаженный на ось (поз. 6) кронштейна (поз. 1), имеет возможность поворачиваться в пределах высоты щели, выполненной в оконной решетке.

Кронштейн прикреплен к раме форточки шурупами (поз. 8). Форточки соединены между собой пружиной (поз. 5).

Рама наружной форточки имеет упоры (поз. 3), предназначенные для плотного прилегания рамы к проему.

В рычаге (поз. 2) выполнен паз, с помощью которого рычаг зафиксирован от свободного открывания форточки.

Перечень материалов и изделий, предназначенных для изготовления запорного устройства, приведен в таблице 4.22.


1 - кронштейн, 2 - рычаг, 3, 4 - упор, 5 - пружина,

6 - ось, 7 - гайка, 8 - шуруп, 9 - ручка

Рисунок 4.28 - Запорное устройство для форточки.

Таблица 4.20 - Перечень материалов и изделий, предназначенных для изготовления запорного устройства Таблица 4.22 - Перечень материалов и изделий, предназначенных для изготовления запорного устройства для форточки
