Приказ Минюста России от 04.09.2006 N 279 (ред. от 17.06.2013) "Об утверждении Наставления по оборудованию инженерно-техническими средствами охраны и надзора объектов уголовно-исполнительной системы"

Таблица 1.2.11 - Перечень материалов и изделий, предназначенных для возведения 3,2 погонных метров ограждения из металлической сетки высотой 2,0 м с подземным усилением на металлических стойках

Таблица 1.2.11 - Перечень материалов и изделий,

предназначенных для возведения 3,2 погонных метров

ограждения из металлической сетки высотой 2,0 м с подземным

усилением на металлических стойках

Наименование

Сечение или диаметр, мм

Длина, мм

Объем элемента, м3

Масса элемента, кг

Количество, шт.

Общий объем, м3

Общая масса, кг

1

Труба

70 x 70 x 4

3190

-

25,82

1

-

25,82

2

Панель цокольная

600 x 70

2750

-

300,0

1

-

300,0

3

Металлическая сетка N 50 - 3,0 шириной 2,0 м

-

3100

-

15,00

1

-

15,00

4

Сталь круглая

10,0

3120

-

1,92

2

-

3,84

5

Изделие крепежное

10,0

2080

-

1,28

2

-

2,56

6

Сталь круглая

6,0

160

-

0,04

2

-

0,08

7

Сталь листовая

70 x 5

70

-

0,19

2

-

0,38

8

Сталь листовая

60 x 5

60

-

0,14

12

-

1,68

9

Бетон класса В 10

-

-

0,18

-

-

0,18

-


1 - стойка металлическая; 2 - панель цокольная; 3 - сетка

металлическая; 4, 6 - сталь круглая; 5 - изделие крепежное;

7, 8 - сталь листовая

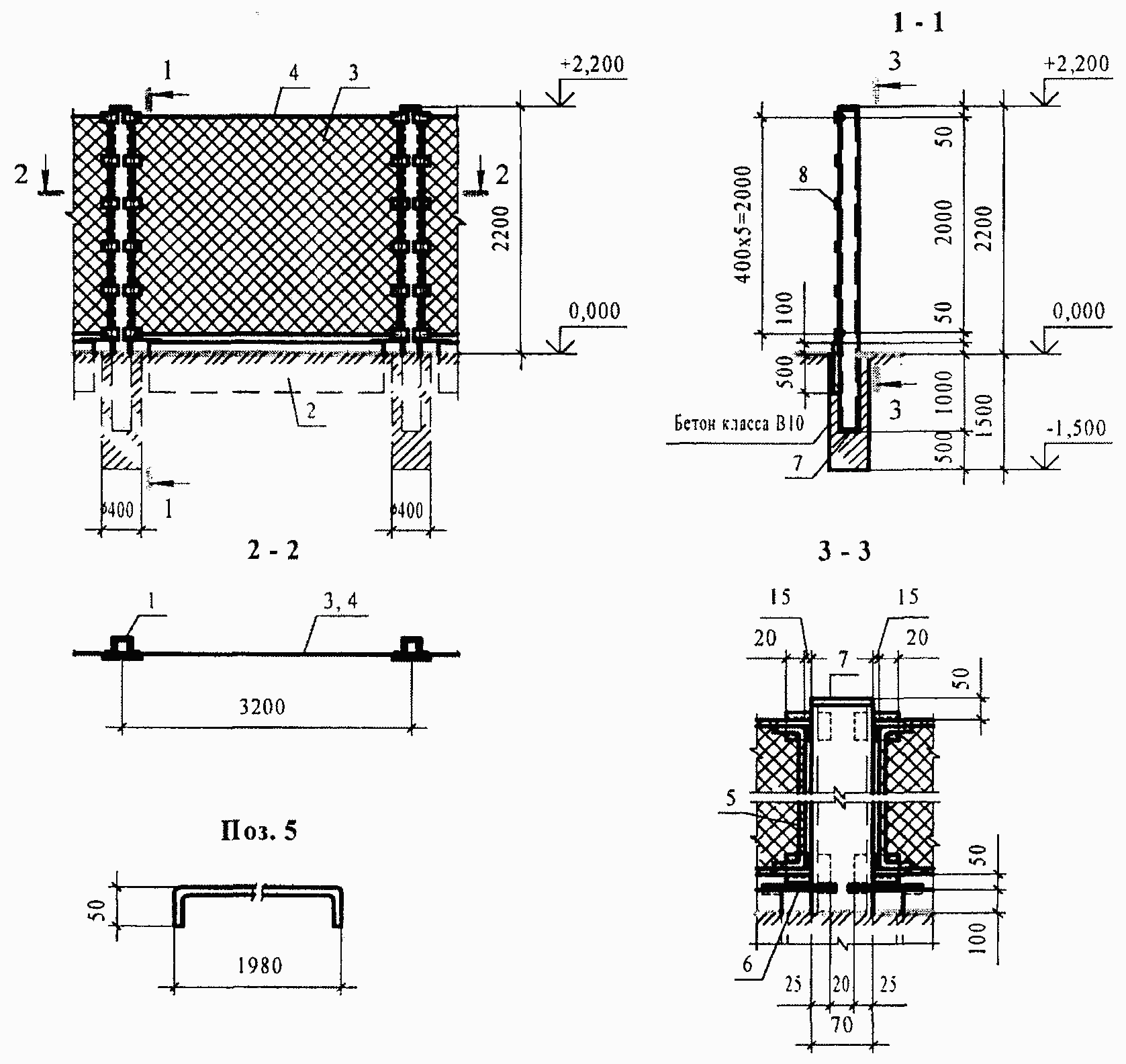

Рисунок 1.2.11 - Ограждение из металлической сетки высотой

2,0 м с подземным усилением на металлических стойках

Ограждение из металлической сетки на деревянных стойках (рисунок 1.2.12) состоит из железобетонного фундамента диаметром 500 мм, глубиной 1500 мм, прогонов сечением 75 x 100 мм и стоек из дерева сечением 130 x 130 мм высотой 2,95 м, которые крепятся проволокой к металлическому швеллеру. Металлическая сетка прикрепляется скобами к стойкам и прогонам (таблица 1.2.12).

В случае, когда ограждение из металлической сетки на деревянных стойках строится на плотных грунтах, стойки забора сечением 130 x 150 мм заделываются в землю на глубину 1,5 м (таблица 1.2.13. рисунок 1.2.13).

Таблица 1.2.10 - Перечень материалов и изделий, предназначенных для возведения 3,2 погонных метров ограждения из металлической сетки высотой 2,2 м с подземным усилением на железобетонных стойках Таблица 1.2.12 - Перечень материалов и изделий, предназначенных для возведения трех погонных метров ограждения из металлической сетки высотой 3,0 м на деревянных стойках
