Таблица 2.1.10 - Удаление от КПП (караульного помещения) различных модификаций ППЗ "Шиповник"

Заграждение "Шиповник-1" отличается от заграждения "Шиповник-2" в основном конструкцией опор. Пролеты заграждения модификаций М1, М2, М3, М4 располагают друг за другом без разрывов по мере удаления (в обе стороны) от КПП (караульного помещения).

Калитки в заграждении устраивают во вторых пролетах слева и справа от КПП. Со стороны внешней запретной зоны калитку закрывают на замок и отпирают только на время прохода. Пролет заграждения с калиткой показан на рисунке 2.1.14.

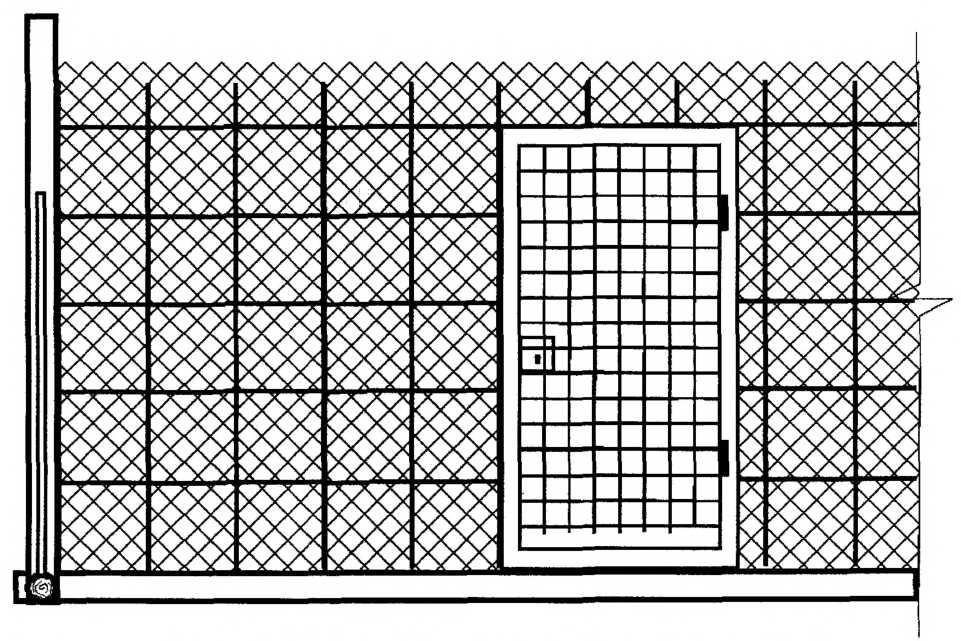

Рисунок 2.1.14 - Пролет заграждения с калиткой

Калитка состоит из рамы, двери и запорного устройства. Рама калитки выполнена из стального уголка размером 32 x 32 x 4 мм. Соединение частей рамы осуществлено при помощи сварки.

Дверь калитки выполнена из уголка размером 32 x 32 x 4 мм и стального прутка диаметром 8 мм. Правый боковой уголок имеет пазы для штоков запорного устройства. Для ограничения движения двери при ее закрывании к боковому уголку приварены ограничители. Они изготовлены из уголка сечением 32 x 32 x 4 мм и имеют длину 30 мм. Решетка калитки выполнена из стального прутка диаметром 8 мм.

Заграждение противопобеговое "Шиповник-М2" предназначено для установки на железобетонные и железобетонные с деревянным заполнением заборы с целью затруднения преодоления нарушителем запретной зоны объекта охраны. Это заграждение применяется для оборудования постоянных городских объектов ИК и устанавливается на ограждении внешней запретной зоны.

ППЗ "Шиповник-М2" разработано для типовых конструкций ограждений внешней запретной зоны (рисунок 2.1.15).

1 - забор железобетонный; 2 - кронштейн; 3 - траверса;

4 - опора; 5 - пластина; 6 - нить из АСКЛ; 7 - спираль

из АСКЛ; 8 - фрагмент спирали из АСКЛ

Рисунок 2.1.15 - Заграждение противопобеговое "Шиповник-М2"

В зависимости от конструктивного исполнения забора и протяженности периметра используется соответствующий вариант комплекта поставки заграждения.

Комплект поставки может быть в шести вариантах, исходя из протяженности периметра объекта в 900, 1200, 1500 м, для двух типов конструктивного исполнения заборов - железобетонного и железобетонного с деревянным заполнением (смешанный забор).

Заграждение вплотную примыкает к стенам здания КПП и проходов (пролазов) не имеет. Конечная траверса выполнена из угловой стали и крепится непосредственно к стене здания с помощью дюбелей.

Опоры заграждения "Шиповник-М2-1" такие же, как и в заграждении "Шиповник-2". Они выполнены в виде стоек, прикрепленных двумя проволочными скрутками к железобетонным приставкам, заглубленным в землю. ППЗ "Шиповник-М2-1" представлен на рисунке 2.1.16.

1 - стойка; 2 - столб железобетонный;

3 - основа-ограничитель; 4 - лежень подземный;

5 - траверса; 6 - раскос; 7 - накладка; 8 - нити из АСКЛ;

9 - спираль из АСКЛ; 10 - стяжка проволочная;

11 - скрутка из проволоки; 12 - скоба строительная;

13 - фрагмент из спирали АСКЛ

Рисунок 2.1.16 - Заграждение "Шиповник-М2-1"

Перечень изделий и материалов для возведения одного километра заграждения "Шиповник-М2-1" приведен в таблице 2.1.11.
