Указательные знаки

Рисунок 2. Примеры указательных знаков

3. Указательные знаки устанавливаются в случае, когда имеется необходимость указать знаком местоположение или предоставить информацию о маршруте движения (направлении или месте назначения).

4. Указательные знаки включают знаки местоположения, направления движения, схода с ВПП, знак взлета с места пересечения, места назначения, а также знаки РД и знаки МС, применяемые для грунтовых РД и МС. До реконструкции соответствующего оборудования на аэродромах могут использоваться знаки дополнительной информации (белые символы на синем фоне) и знаки обозначения РД.

5. Надпись на знаках направления движения и схода с ВПП должна состоять из условного обозначения РД, на которую выходит ВС, и стрелки, указывающей направление движения.

6. Надпись на знаке взлета с места пересечения должна указывать располагаемую дистанцию разбега, установленную, как это указано в пункте 3.4 настоящих Правил.

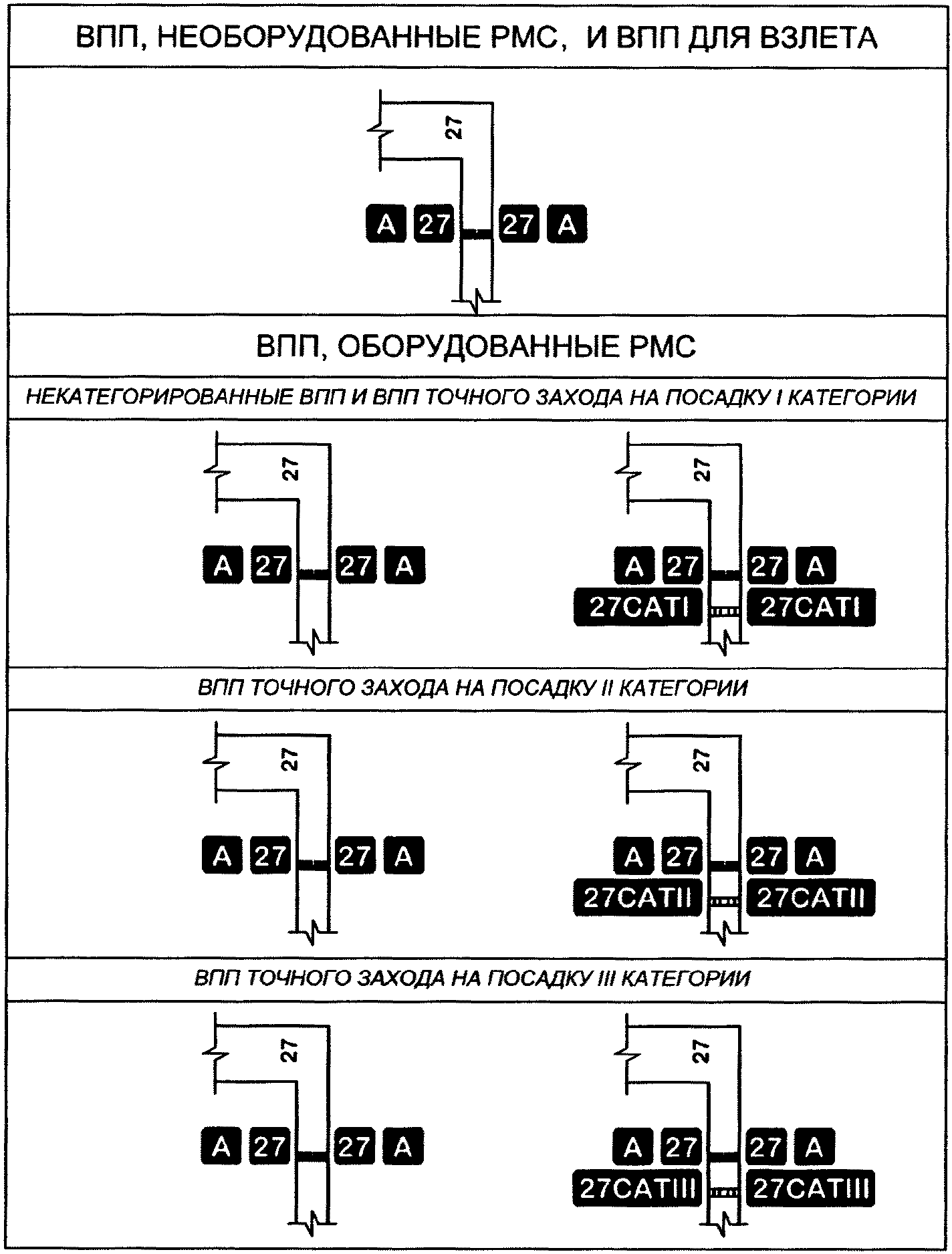

Рисунок 3. Примеры расположения у маркировки мест ожидания

у ВПП типа А и Б

7. Стрелка в знаках направления движения и места назначения должна находиться в левой части знака, если необходимо выполнить левый поворот или продолжить движение по прямой, и в правой части знака, если необходимо выполнить правый поворот.

8. Надпись на знаке местоположения состоит из обозначения местоположения РД, ВПП или другого искусственного покрытия, на котором находится или на которое выходит воздушное судно, и не содержит стрелок.

9. Символ на знаке освобожденной ВПП отображает маркировку места ожидания у ВПП типа А, как показано на рисунке 2 настоящего приложения.

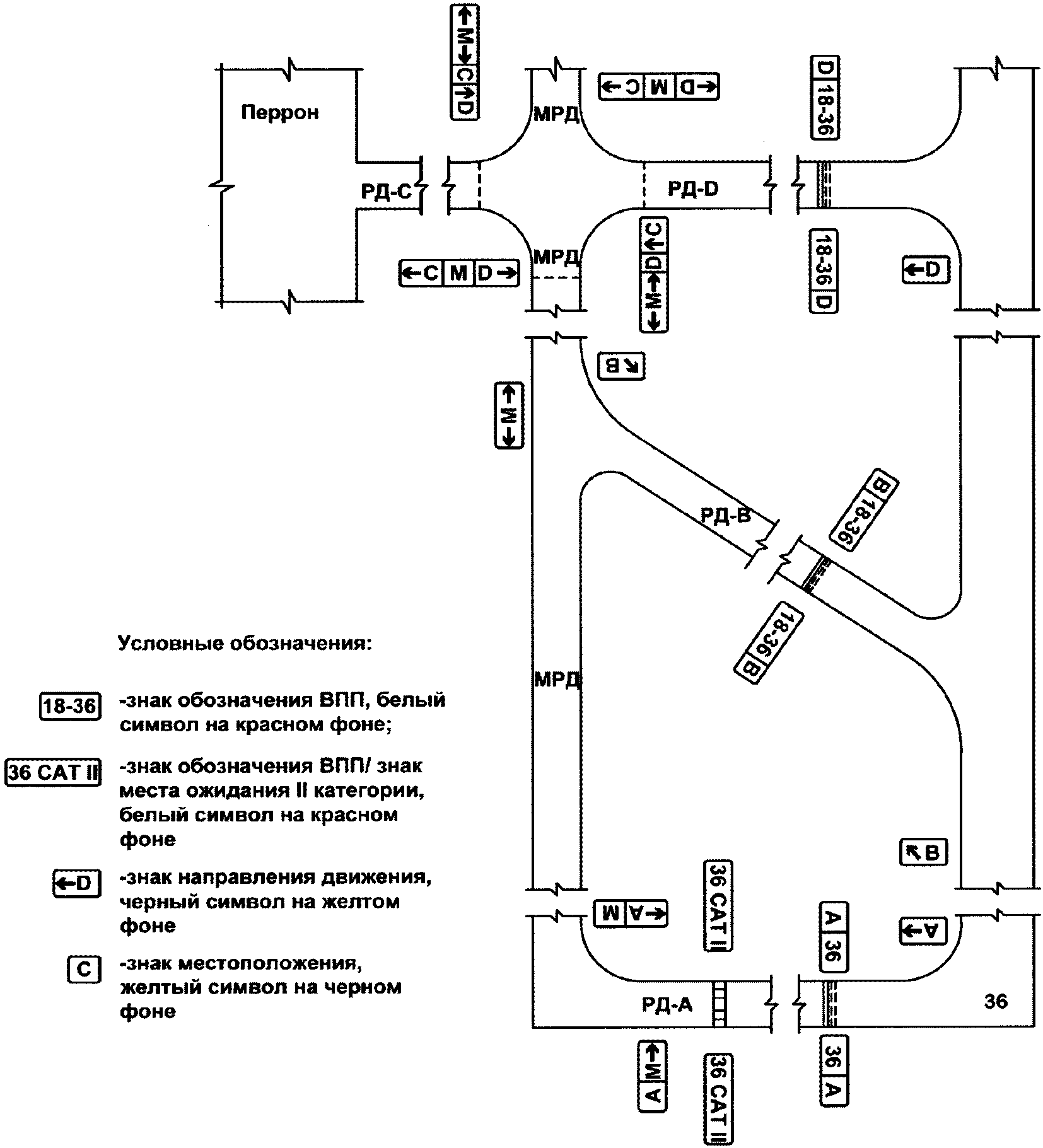

Рисунок 4. Пример расположения аэродромных знаков

На действующих аэродромах до их реконструкции обозначение РД на указательных знаках может быть в цифровой форме.

Вариант 1

(для действующих ВПП до реконструкции)

Вариант 2

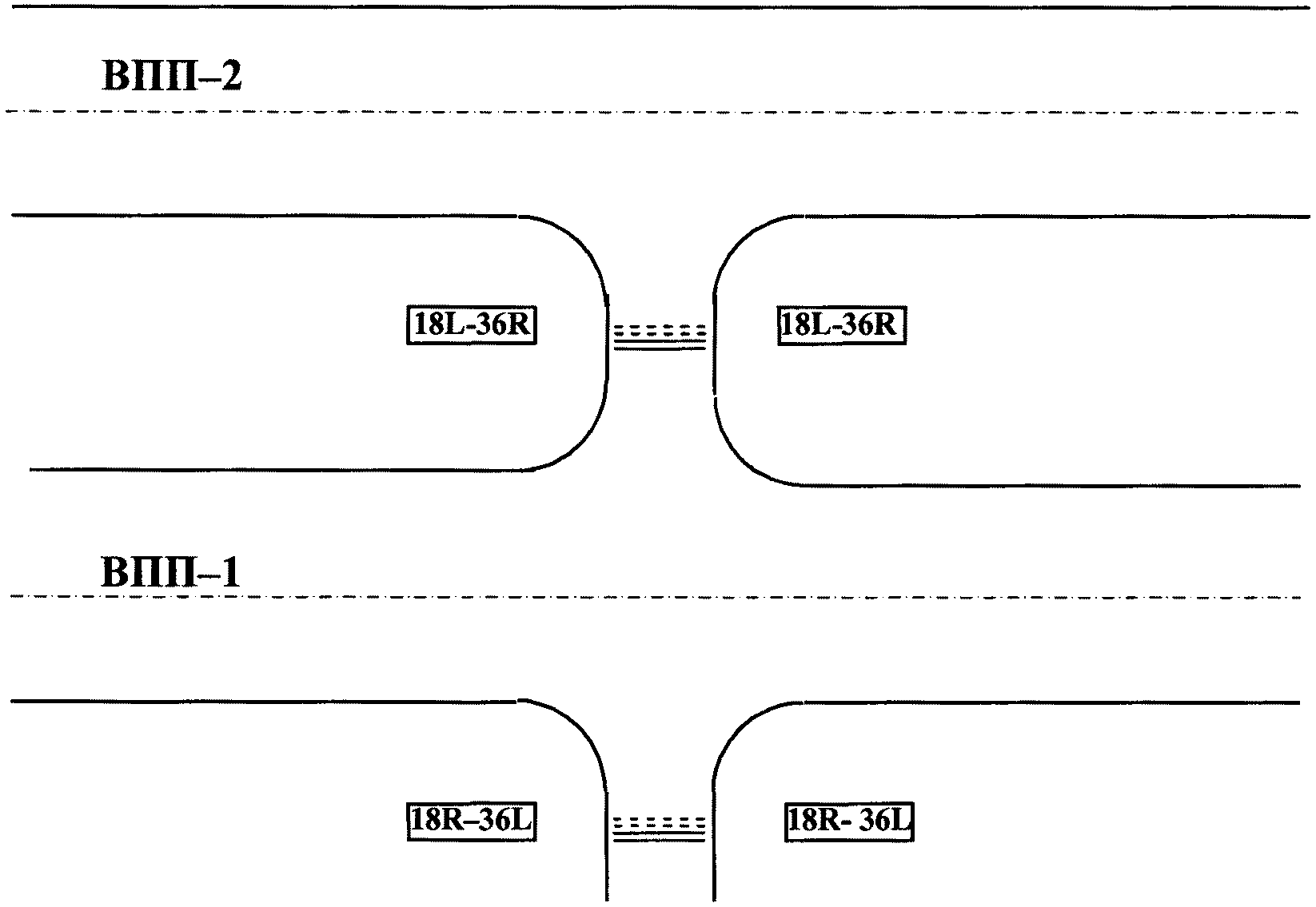

Рисунок 5. Примеры знаков обозначения ВПП в случае

параллельных ВПП

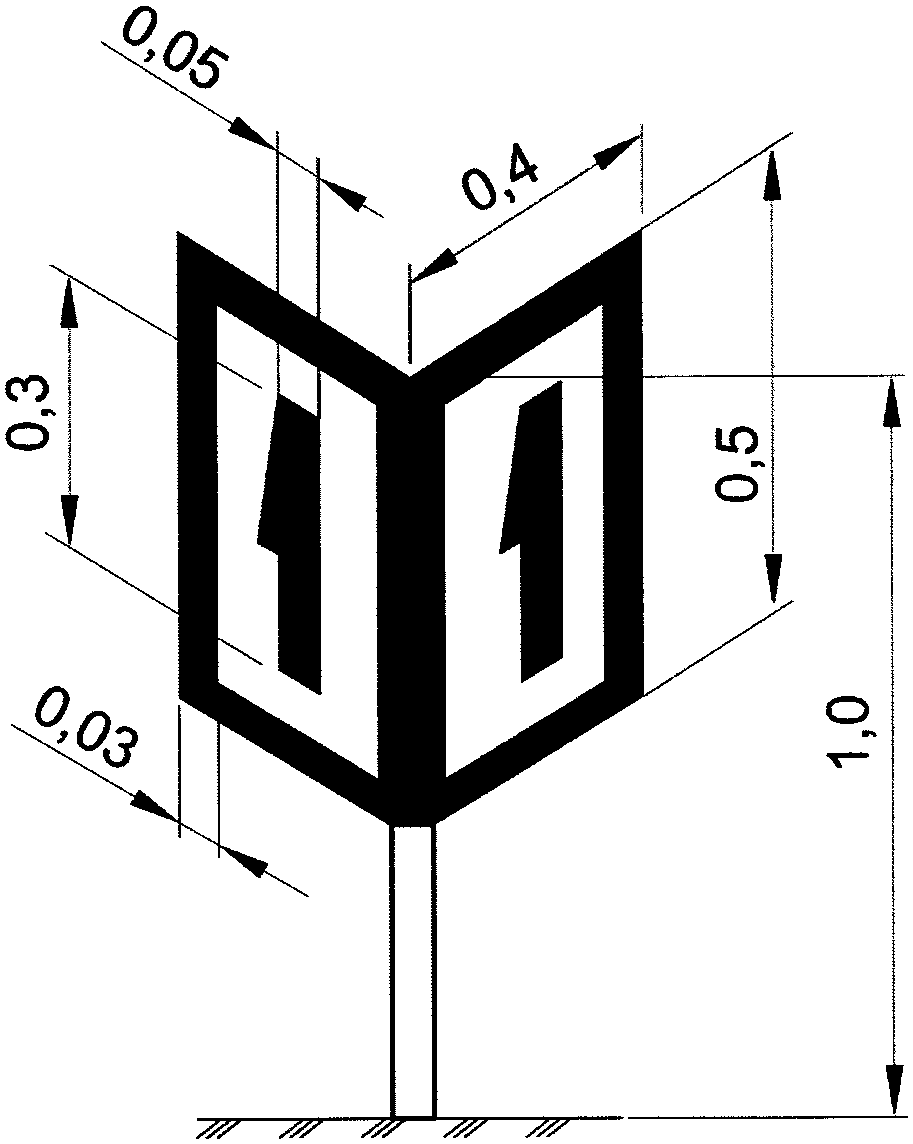

Рисунок 6. Знак МС

Рисунок 7. Знак РД
