Приложение 1. Требования к параметрам физического уровня (уровня 1) четырехпроводного интерфейса базового доступа

Приложение 1

к Правилам применения

оконечного оборудования,

выполняющего функции

систем коммутации

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ ФИЗИЧЕСКОГО УРОВНЯ (УРОВНЯ 1)

ЧЕТЫРЕХПРОВОДНОГО ИНТЕРФЕЙСА БАЗОВОГО ДОСТУПА

1. Номинальная скорость передачи составляет 192 x (1 +/- 100 x

-6

10 ) кбит/с.

2. Нагрузочное сопротивление шины составляет (100 +/- 5) Ом.

3. Обеспечивается распознавание кадра, принимаемого от сети связи общего пользования (на интерфейсе с телефонной сетью связи) или от оконечного (пользовательского) оборудования (на интерфейсе с оконечным оборудованием), включающего в себя бит начала кадра, биты каналов B1 и B2, биты канала D и служебные биты.

4. Обеспечивается передача кадра в сторону сети связи общего пользования (на интерфейсе с телефонной сетью связи) или в сторону оконечного (пользовательского) оборудования (на интерфейсе с оконечным оборудованием), включающего в себя бит начала кадра, биты каналов B1 и B2, биты канала D и служебные биты.

5. Выполняется процедура активизации, обеспечивающая перевод оборудования в рабочий режим, и процедура деактивизации, обеспечивающая перевод оборудования в режим малого потребления мощности.

6. Обеспечиваются формирование и передача в сторону сети связи общего пользования (на интерфейсе с телефонной сетью связи) или в сторону оконечного (пользовательского) оборудования (на интерфейсе с оконечным оборудованием) линейного квазитроичного сигнала в коде AMI. При этом передаче логической единицы соответствует отсутствие импульса, а передаче логического нуля соответствуют чередующиеся импульсы положительной и отрицательной полярности.

7. Амплитуда импульса - 750 мВ +/- 10%.

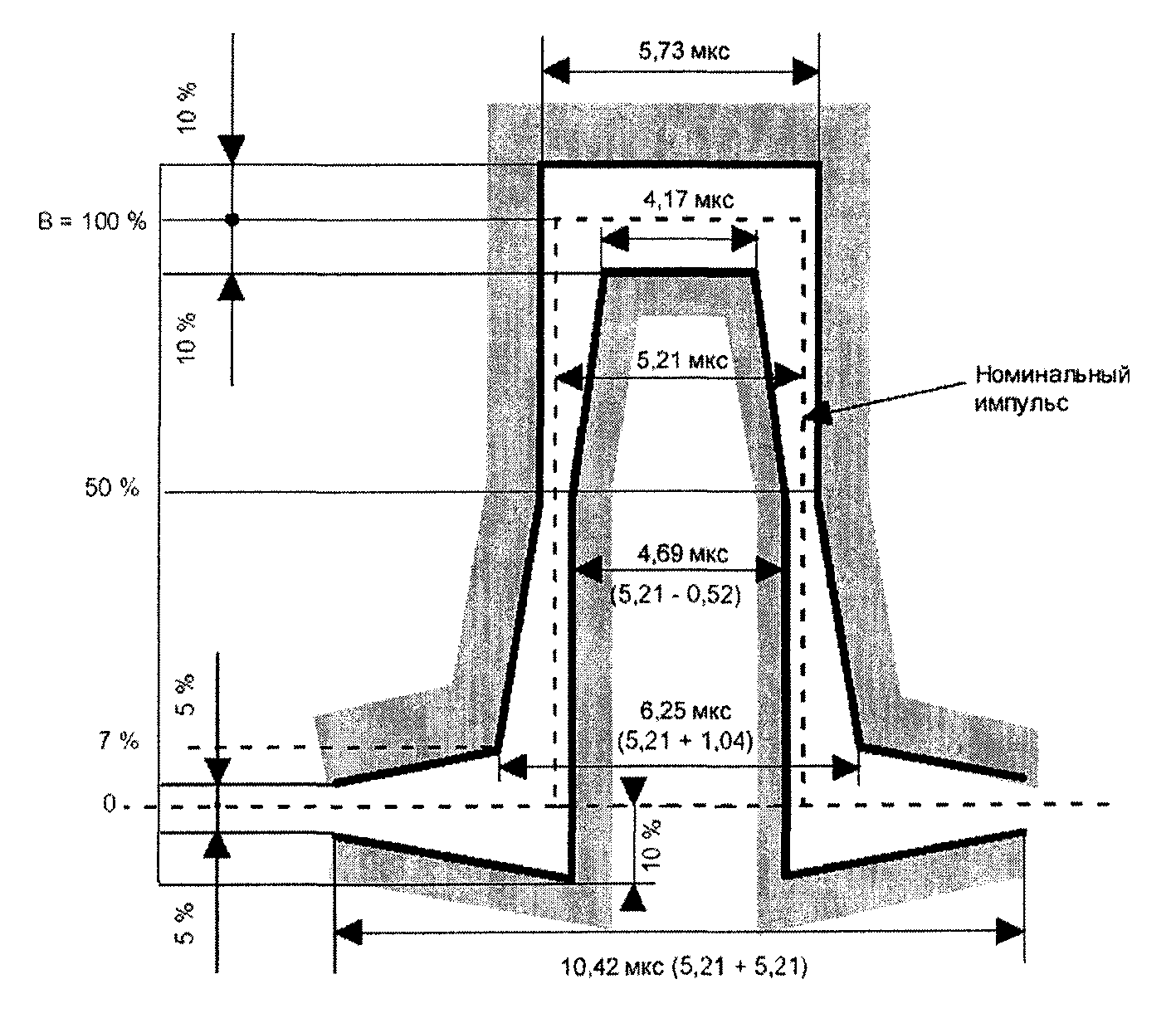

8. Форма импульса соответствует шаблону, приведенному на рисунке 1.


Рисунок 1
