12.1.5. Размещение длинномерных грузов на сцепе с опорой на один вагон производится без применения турникетов
12.1.5. Размещение длинномерных грузов на сцепе с опорой
на один вагон производится без применения турникетов

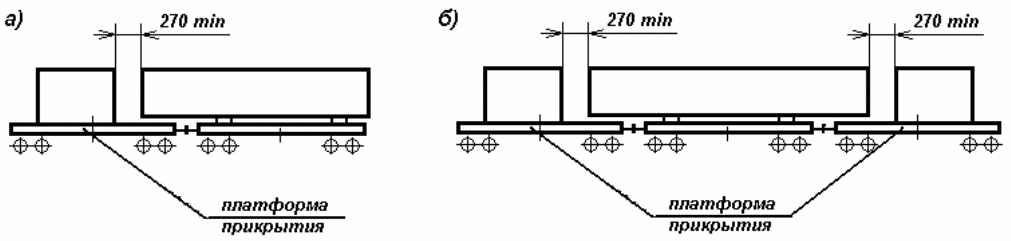

При выходе груза за пределы концевой балки рамы с одной стороны вагона более чем на 400 мм используется одна платформа прикрытия (рисунок 48а). При выходе груза за пределы концевых балок рам с обеих сторон вагона более чем на 400 мм используются две платформы прикрытия (рисунок 48б).
В этом случае расстояние между длинномерным грузом, закрепленным на грузонесущей платформе, и грузом, размещенным на платформе прикрытия, должно быть не менее 270 мм.
В случае размещения длинномерных грузов по схеме, приведенной на рисунке 49, расстояние между длинномерными грузами над платформой, используемой в качестве прикрытия для обоих грузов, должно быть не менее 490 мм.
12.1.6. Размещение длинномерных грузов на сцепе с опорой на два вагона производится с применением турникетов (рисунки 50 - 54).
Турникет - это комплект опорно-крепежных устройств (турникетных опор), предназначенный для компенсации всех видов усилий, действующих на груз в процессе перевозки, а также для обеспечения безопасного прохождения сцепа по криволинейным участкам пути и участкам с переломным профилем при различных режимах движения.
Применяются турникеты двух видов:
- неподвижные турникеты, обеспечивающие неподвижное закрепление груза в продольном направлении относительно одной из грузонесущих платформ;
- подвижные турникеты, обеспечивающие закрепление груза на двух грузонесущих платформах с возможностью ограниченного продольного перемещения груза относительно обеих платформ.
12.1.6.1. В случае, когда груз закреплен с использованием неподвижного турникета, расстояние между торцом длинномерного груза и грузом на платформе прикрытия должно быть:

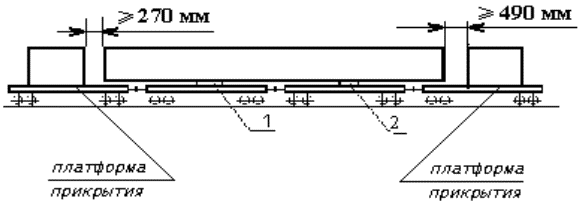

- со стороны платформы, оборудованной неподвижной турникетной опорой - не менее 270 мм (рисунки 51 и 52);
1 - неподвижная турникетная опора;
2 - подвижная турникетная опора
1 - неподвижная турникетная опора;
2 - подвижная турникетная опора

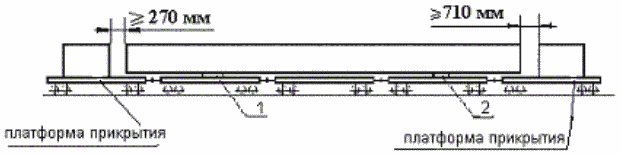

- со стороны платформы, оборудованной подвижной турникетной опорой, - не менее 490 мм для сцепа без промежуточной платформы (рисунок 51); не менее 710 мм для сцепа с использованием промежуточной платформы (рисунок 52).

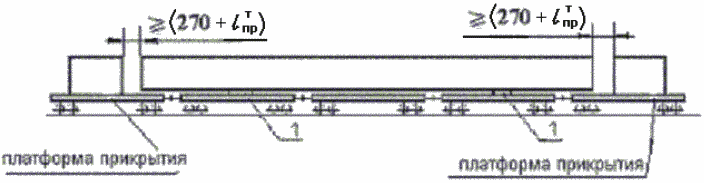

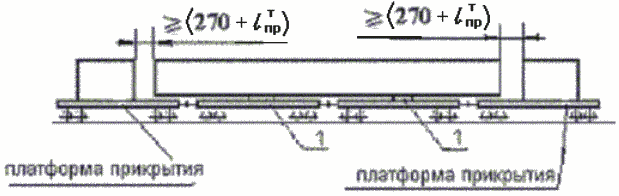

12.1.6.2. В случае, когда груз закреплен с использованием подвижного турникета, расстояние между торцом длинномерного груза и грузом на платформе прикрытия должно быть не менее (270 + lтпр) мм (рисунки 53 и 54).
1 - подвижная турникетная опора
1 - подвижная турникетная опора
lтпр - суммарная величина свободного и рабочего ходов турникета в одну сторону (мм), принимается по конструкторской документации на турникет.
12.1.7. Размещение длинномерного груза на сцепе с опорой на один вагон с различным выходом концов груза за пределы концевых балок допускается при соблюдении следующих условий:
- груз имеет по всей длине одинаковое поперечное сечение и равномерно распределенную массу;
- один конец груза выступает за пределы концевой балки вагона не более чем на 400 мм;
- длина груза не превышает величин, приведенных в таблицах 39, 40.
Допускаемая длина длинномерного груза, размещенного
на четырехосной платформе базой 9720 мм
Примечание. Для промежуточных значений массы груза допускаемое значение длины груза определяют линейной интерполяцией.
Допускаемые длина длинномерного груза, размещенного
в четырехосном полувагоне базой 8650 мм
Примечание. Для промежуточных значений массы груза допускаемое значение длины груза определяют линейной интерполяцией.

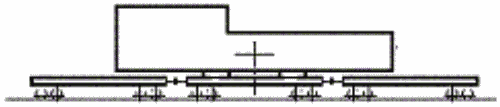

12.1.8. При размещении длинномерного груза с опорой на один вагон, имеющего неодинаковое по длине поперечное сечение (рисунок 55), с расположением ЦТгро в поперечной плоскости симметрии вагона расстояние от середины вагона до концов груза должно быть не более половины длины, указанной в таблицах 37 и 38.
12.1.9. При погрузке длинномерного груза, имеющего по всей длине одинаковое поперечное сечение, по схемам рисунков 50 - 54 допускаемая длина груза в зависимости от схемы загрузки сцепа приведена в таблице 41.
Максимальная длина груза, погруженного на сцепы платформ
длиной базы 9720 мм с использованием турникета
|
28,6 |
50 |
28,82 - 2 lтпр |
|
|
57,4 |
53 |
57,62 - 2 lтпр |
|
|
71,2 |
54 |
72,24 - 2 lтпр |
|
Примечание: максимальная длина груза реализуется при отсутствии на платформах прикрытия попутного груза.
12.1.10. Подкладки, применяемые при перевозке длинномерного груза с опорой на один вагон, должны иметь длину, равную ширине вагона. Ширина и высота подкладок определяется расчетным путем в соответствии с пунктом 12.5 настоящей главы.
12.1.11. Допускаемые продольные смещения подкладок и турникетных опор при креплении длинномерных грузов должны соответствовать требованиям пункта 4 настоящей главы.
12.1.12. При размещении длинномерного груза с использованием турникета отдельные единицы груза должны быть объединены в монолитный пакет.
12.1.13. Перед погрузкой груза с использованием турникета необходимо:
- проверить комплектность и исправность турникета и дополнительно используемых устройств крепления;
- очистить и смазать трущиеся поверхности пятника, подпятника промежуточной рамы в местах ее контакта с нижней и верхней рамами каждой турникетной опоры в соответствии с руководством по эксплуатации.
