Рис. 13. Схема дегазации мощного пласта восходящими скважинами, пробуренными из выработок верхнего и нижнего слоев

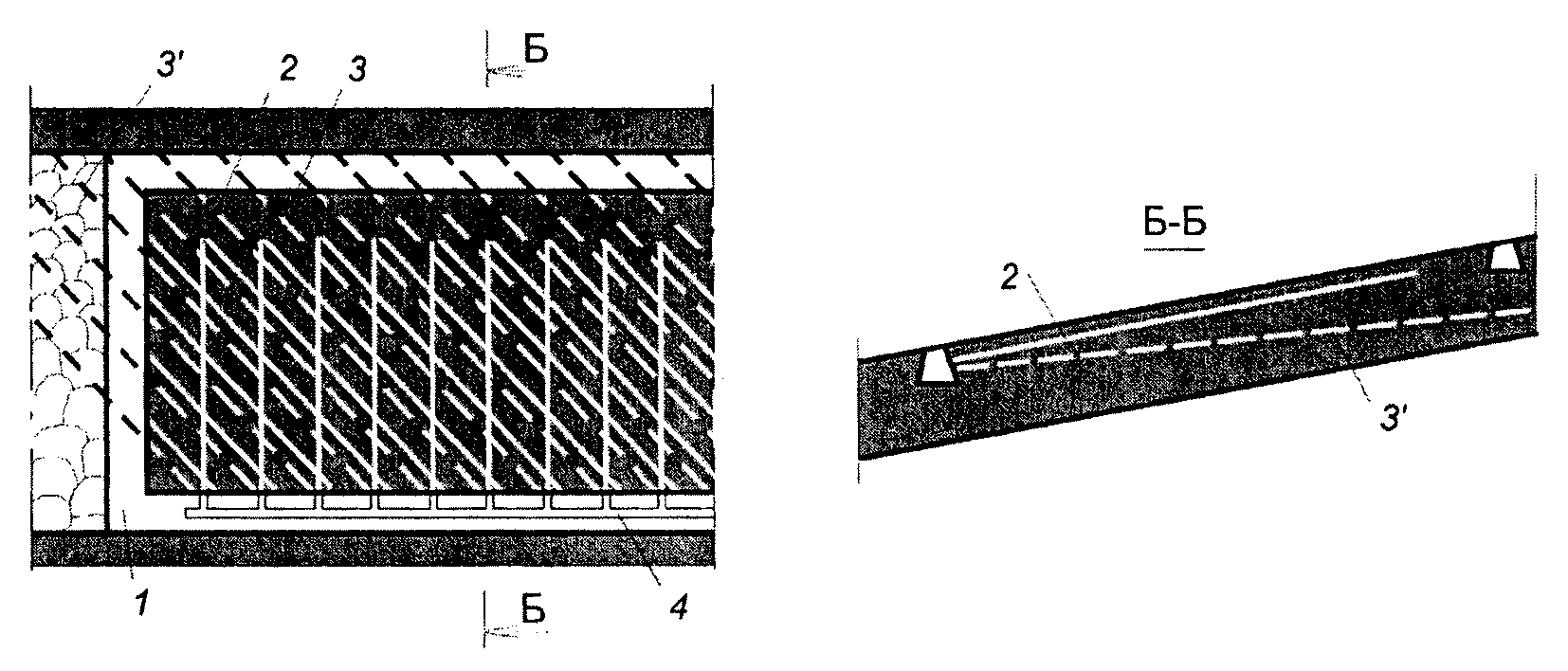

Рис. 13. Схема дегазации мощного пласта

восходящими скважинами, пробуренными из выработок верхнего

и нижнего слоев:

1 - очистной забой; 2 - параллельная очистному забою скважина; 3 - ориентированная на забой скважина, пробуренная по верхнему слою; 3' - ориентированная на забой скважина, пробуренная по нижнему слою; 4, 4' - газопроводы
