4.1.1. Данные о высоте и расположении препятствий должны быть получены с учетом положений пунктов 4.1.1.1 - 4.1.1.7.

Для выполнения съемки препятствий могут привлекаться организации, имеющие право выполнять геодезические и топографические работы.

4.1.1.1. Выявлению подлежат препятствия, высота которых превышает:

а) уровень земли в пределах летной полосы, за исключением огней светосигнальной системы, контрольной антенны курсового радиомаяка, уголковых отражателей ПРЛ, имеющих легкую и ломкую конструкцию;

б) высоту поверхности с наклоном 0,8% на участках GSS'G' и LTT'L' (рисунок 4.1). Началом отсчета высоты поверхности является высота рельефа на продолжении осевой линии ВПП в конце ЛП;

в) высоту поверхности с наклоном 2% на участках GSTL и G'S'T'L' (рисунок 4.1). Началом отсчета высоты поверхности является высота ближайшей точки профиля оси ВПП или ее продолжения в пределах летной полосы;

г) 50 м относительно уровня самого низкого порога ВПП в зоне BEE'B' (рисунок 4.1);

д) 100 м относительно уровня самого низкого порога ВПП в пределах круга с радиусом 50 км с центром в КТА (рисунок 4.1).

Если на некотором участке (участках) круга полеты запрещены, то выявление препятствий в пределах такого участка сводится к определению наивысшего (наивысших) препятствия (препятствий).

Кроме того, должны быть получены данные о высоте и расположении препятствий, которые, по мнению эксплуатанта аэродрома, могут представлять опасность для выполнения полетов.

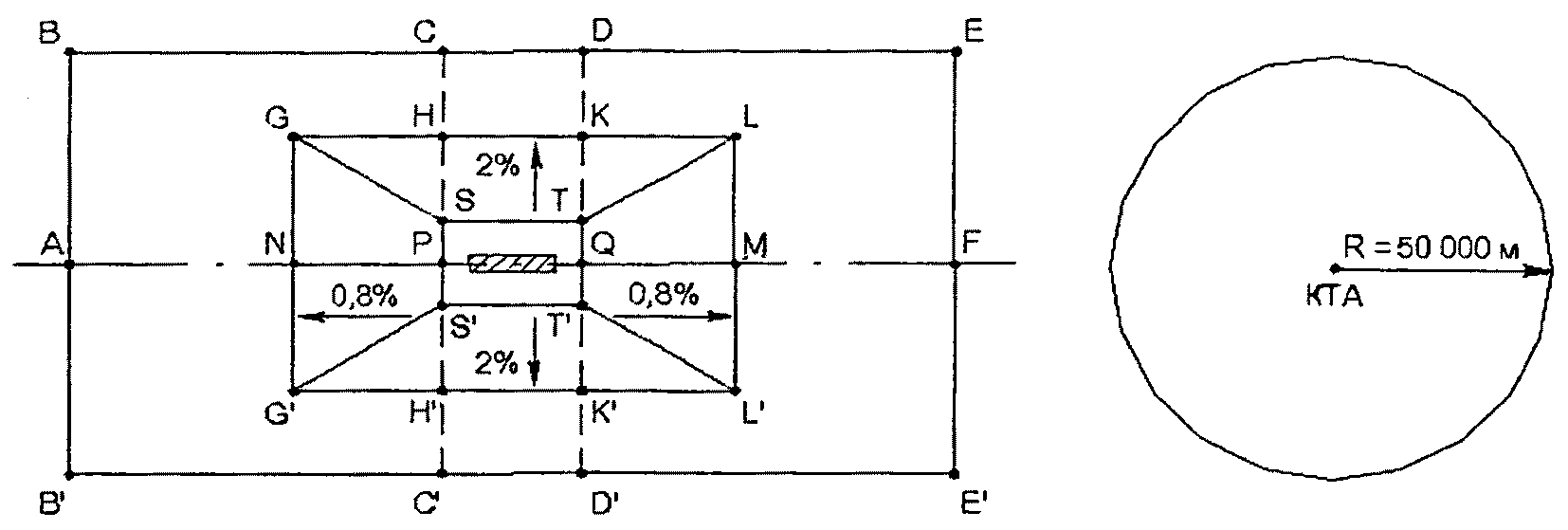

Рис. 4.1. Зоны и поверхности для выявления препятствий

4.1.1.2. Для получения данных о препятствиях необходимо:

а) произвести топографическую съемку естественных и искусственных препятствий (для получения данных о рельефе местности допускается использование соответствующих топографических карт) в пределах зон, показанных на рисунке 4.1;

б) использовать любой приемлемый источник данных (данные съемки, карты, акты по согласованию строительства и т.д.) о препятствиях в пределах круга радиуса 50 км с центром в КТА (рисунок 4.1б).

4.1.1.3. Точность определения координат и высот препятствий должна быть не ниже (рисунок 4.1):

а) в зонах GSS'G' и TLL'T': горизонтальные расстояния - 5 м на линиях SS' и TT' с последующим понижением точности в пропорции 1/500 от расстояний до линий SS' и TT' соответственно; высота препятствий - 0,5 м на первых 300 м от линий SS' и TT' с последующим понижением точности в пропорции 1/1000 от расстояний до линий SS' и TT' соответственно;

б) в зонах GLTS, G'L'T'S' и в зоне BEE'B':

горизонтальные расстояния - 5 м в пределах 5000 м от КТА и 12 м за пределами этого расстояния; высота препятствий - 1 м в пределах 2000 м от КТА с последующим понижением точности в пропорции 1/1000 от расстояния до КТА, но во всех случаях не хуже 10 м;

в) в пределах круга за пределами зоны BEE'B':

горизонтальные расстояния - 50 м, высота препятствий - 10 м.

4.1.1.4. Положение препятствий указывается в прямоугольной и полярной системах координат.

Для представления данных о препятствиях по аэродрому в целом наиболее удобна полярная система с началом в КТА (рисунок 4.2) и азимутами, отсчитываемыми от проходящего через КТА истинного меридиана.

При подготовке расчетных таблиц используется прямоугольная система координат XOY. Ее началом является средняя точка соответствующего порога ВПП (рисунок 4.3).

Оси OX и OY располагаются горизонтально, причем ось OX направлена по продолжению оси ВПП так, что положительные значения по оси OX измеряются в направлении, противоположном направлению захода на посадку, а положительные значения по оси OY измеряются вправо относительно направления захода на посадку.

Высоты препятствий указываются относительно среднего уровня моря (в абсолютных отметках).

Преобразование полярных координат препятствия в прямоугольные выполняется по формулам:

X_п = S_п cos(A_п - A_впп) + X_кта;

Y_п = - S_п sin(A_п - A_впп) + Y_кта,

где X_п, Y_п - прямоугольные координаты препятствия;

S_п - расстояние от КТА до препятствия;

A_п - истинный азимут с КТА на препятствие;

A_впп - истинный азимут ВПП в направлении того порога, который выбран в качестве начала координат XOY;

X_кта, Y_кта - прямоугольные координаты КТА в выбранной системе координат XOY.

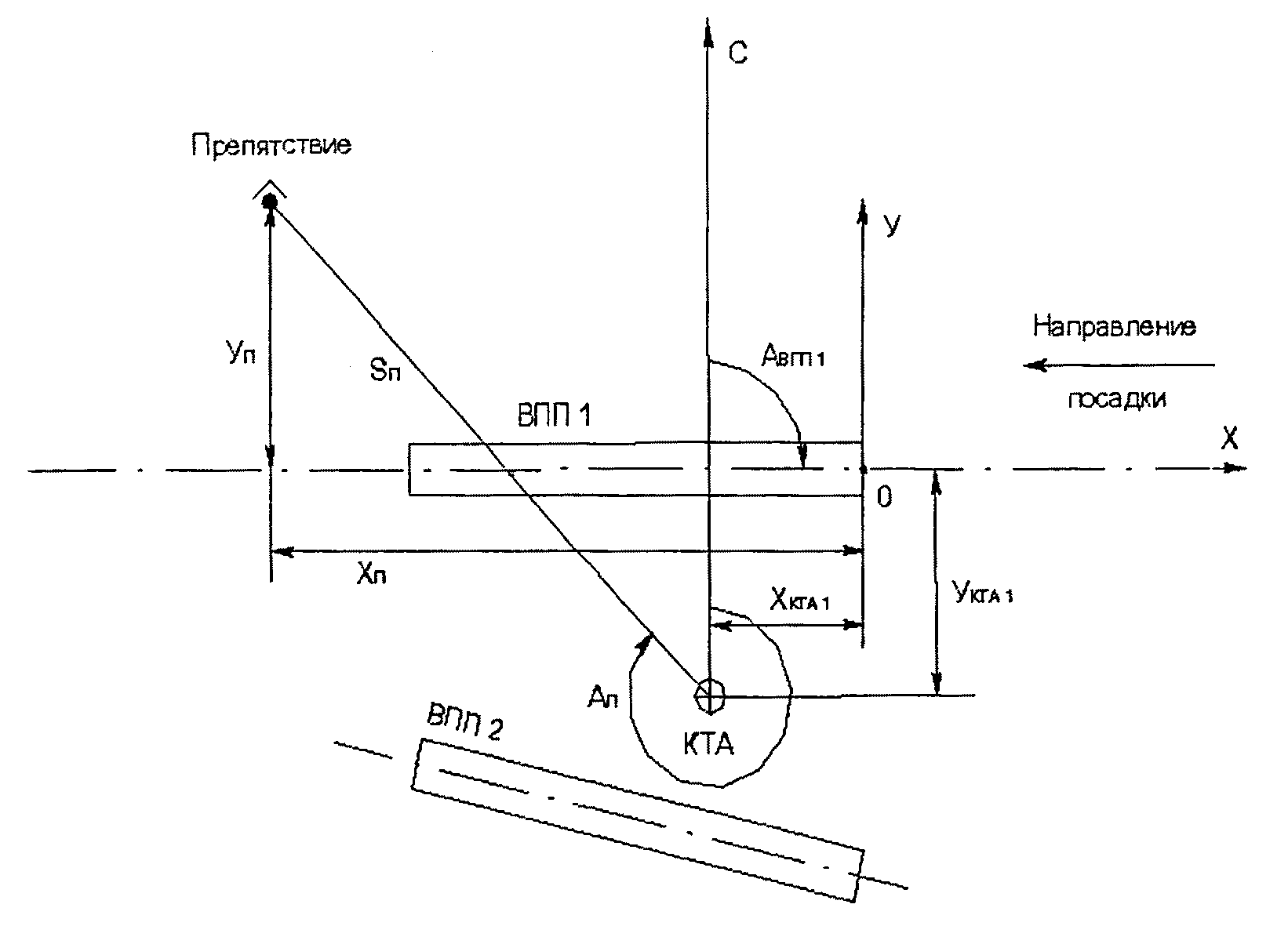

Рис. 4.2. Взаимное расположение полярной и прямоугольной

систем координат

а)

б)

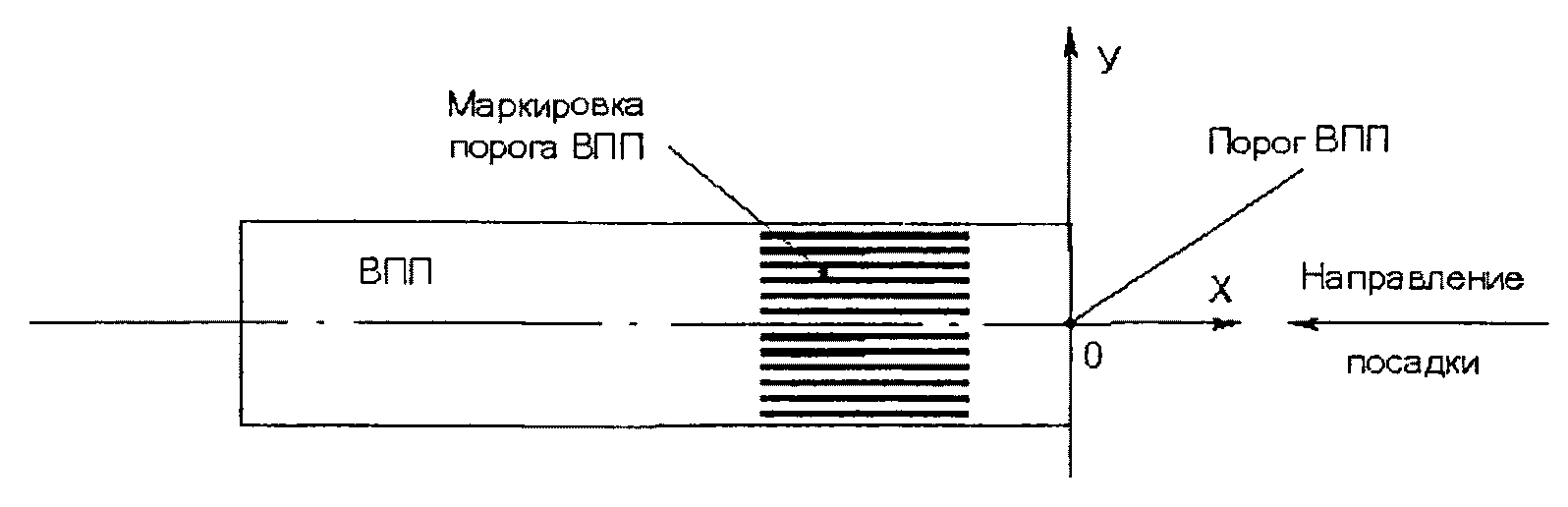

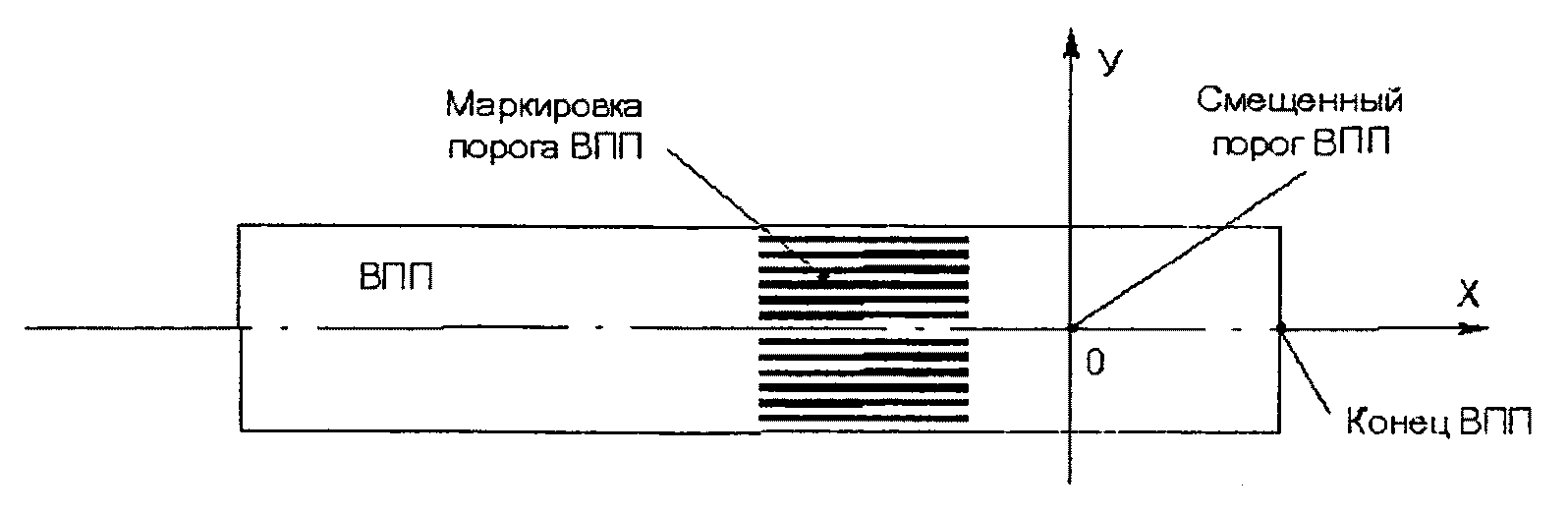

Рис. 4.3. Расположение начала координат XOY:

а - при смещенном пороге ВПП; б - при пороге в начале ВПП

Преобразование прямоугольных координат препятствия (X_п, Y_п) в полярные (S_п, A_п) выполняется в следующем порядке.

Вначале определяется расстояние от КТА до препятствия:

.

Истинный азимут A_п препятствия определяется в зависимости от знака функций:

,

и составляет:

а) при P > 0 и Q > 0

где ;

б) при P > 0 и Q < 0

;

в) при P < 0 и Q < 0

;

г) при P < 0 и Q > 0

4.1.1.5. При выявлении препятствий следует обращать особое внимание на такие объекты, как антенны и сооружения радиотехнического и метеорологического оборудования, а также на временные и подвижные объекты (например, воздушные суда на РД, местах стоянки или на предварительном старте, транспортные средства, движущиеся по автомобильным или железным дорогам, крупногабаритные механизмы, складские краны). Также необходимо учитывать изменение высоты сооружений в процессе их строительства и высоту строительного оборудования (например, строительных кранов). При изменении высоты строящихся сооружений, высоты и расположения используемого строительного оборудования в акт обследования препятствий вносятся соответствующие уточнения.

4.1.1.6. При выявлении препятствий следует различать точечные и протяженные препятствия. К первым относятся мачты, трубы, отдельные деревья и т.п., ко вторым - здания, возвышенности, линии электропередач, дороги, лесные массивы и т.п.

Точечное препятствие представляется абсолютной высотой его вершины и двумя координатами X_п, Y_п в прямоугольной и/или S_п, A_п в полярной системе координат.

Протяженное препятствие небольших, с точки зрения аэронавигации, линейных размеров также представляется в виде точечного.

Если препятствие имеет значительную протяженность или если представление протяженного препятствия в виде точечного приводит к неоправданным эксплуатационным ограничениям, такое препятствие представляется в виде нескольких точечных препятствий.

Количество, расположение и высота таких точечных препятствий должны быть такими, чтобы достаточно полно отобразить форму протяженного препятствия.

Для направлений ВПП, оборудованных РМС I, II и III категории, протяженные препятствия, расположенные вблизи летной полосы, представляются в виде набора точечных препятствий, расстояние между которыми не должно превышать:

60 м по оси Y;

100 м по оси X.

Ниже изложен общий подход к представлению некоторых часто встречающихся протяженных препятствий точечными.

а) Здание. Препятствие такого типа представляется абсолютной высотой его наивысшей точки и координатами (X_п, Y_п и/или S_п, A_п) той точки здания, которая имеет наименьшее удаление от осевой линии ВПП или ее продолжения. Если здание расположено на продолжении осевой линии ВПП, координата X_п определяется по ближайшей к порогу ВПП части здания, а координата Y_п = 0.

б) Возвышенность. Если вершина возвышенности расположена в зоне BEE'B', показанной на рисунке 4.1, в состав данных о препятствиях вносятся, кроме вершины, склоны возвышенности в виде сечений двумя вертикальными плоскостями, одна из которых перпендикулярна, а другая параллельна продолжению осевой линии ВПП. Склоны представляются в виде ряда точечных препятствий, высота каждого из которых отличается от высоты соседнего на 10 или 20 м (соответственно горизонталям на топографических картах или иных геодезических материалах), как показано на рисунке 4.4.

Для более удаленных возвышенностей могут быть приняты большие интервалы разбиения по высоте, например, 40 или 50 м. Если вершина возвышенности находится на продолжении осевой линии ВПП, в состав данных вносятся вершина возвышенности и ряд точечных препятствий, соответствующих сечению возвышенности по продолжению оси ВПП. Если склон возвышенности пересекает продолжение оси ВПП, представляются данные по той части склона, которая расположена от вершины возвышенности до продолжения осевой линии ВПП.

При наличии леса или кустарника на возвышенности и отсутствии данных об их высоте все соответствующие высоты увеличиваются на 20 м.

в) Линии электропередач. Линии электропередач разбиваются на несколько участков, например, по числу опор. Данные о расположении каждого препятствия (участка ЛЭП) представляются согласно рисунку 4.5. Высотой каждого препятствия является наибольшая высота ЛЭП на соответствующем участке. При возникновении неоправданных эксплуатационных ограничений интервал разбиения ЛЭП на участки следует уменьшить, что позволит более точно представить препятствие такого типа.

г) Дорога. Дорога, как и линия электропередач, разбивается на несколько участков. Координаты каждого точечного препятствия (участка дороги) представляются аналогично случаю линии электропередачи (рисунок 4.4), а высота точечного препятствия принимается равной:

максимальной высоте полотна автомобильной дороги плюс 5 м;

максимальной высоте полотна железной дороги плюс 5,5 м.

Опоры освещения автомобильных дорог или опоры контактной подвески железных дорог представляются соответственно как одиночные точечные препятствия и как линия электропередачи. Высота транспорта (5 м и 5,5 м соответственно) в этих случаях не учитывается.

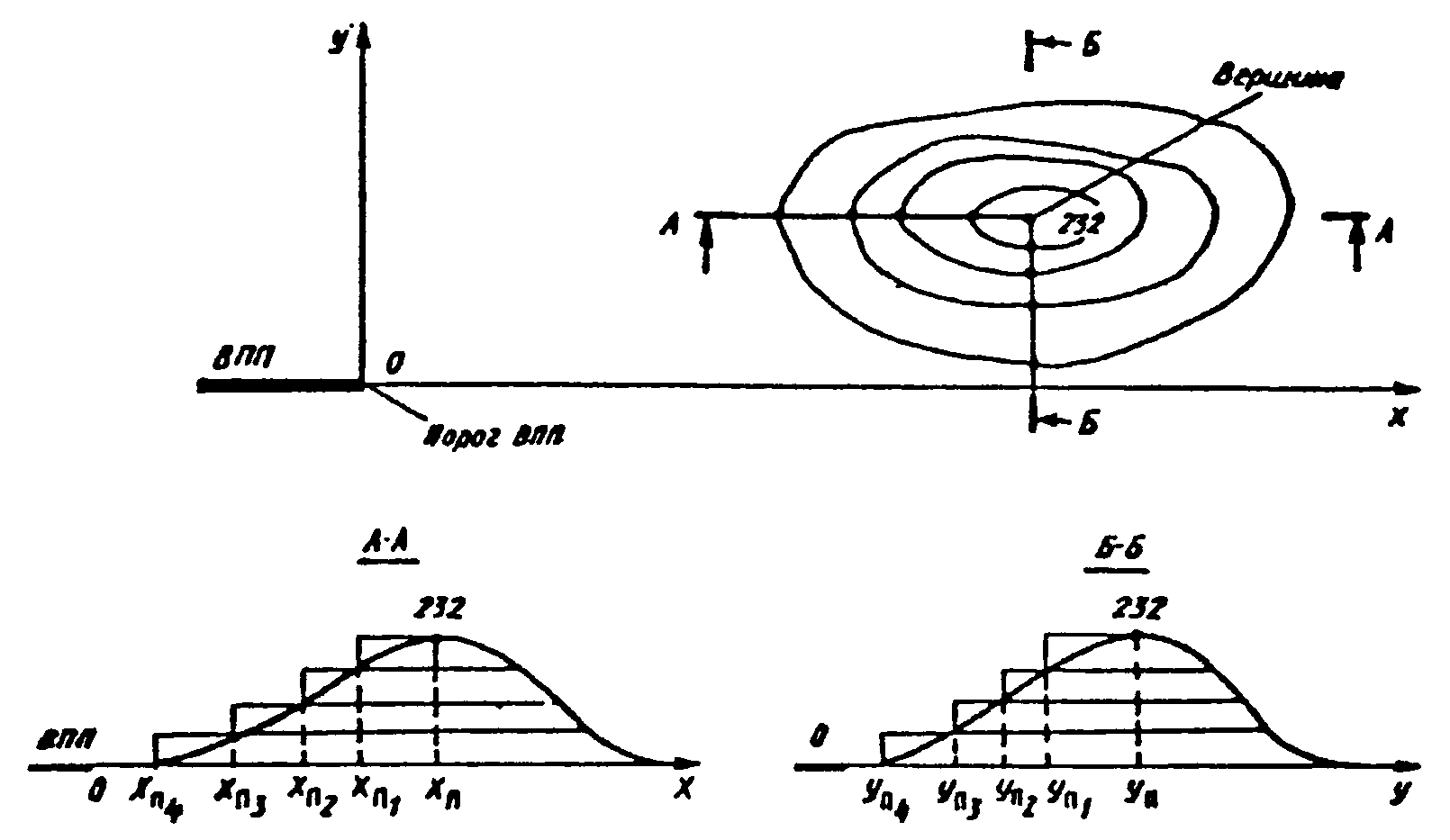

Рис. 4.4. Представление возвышенности

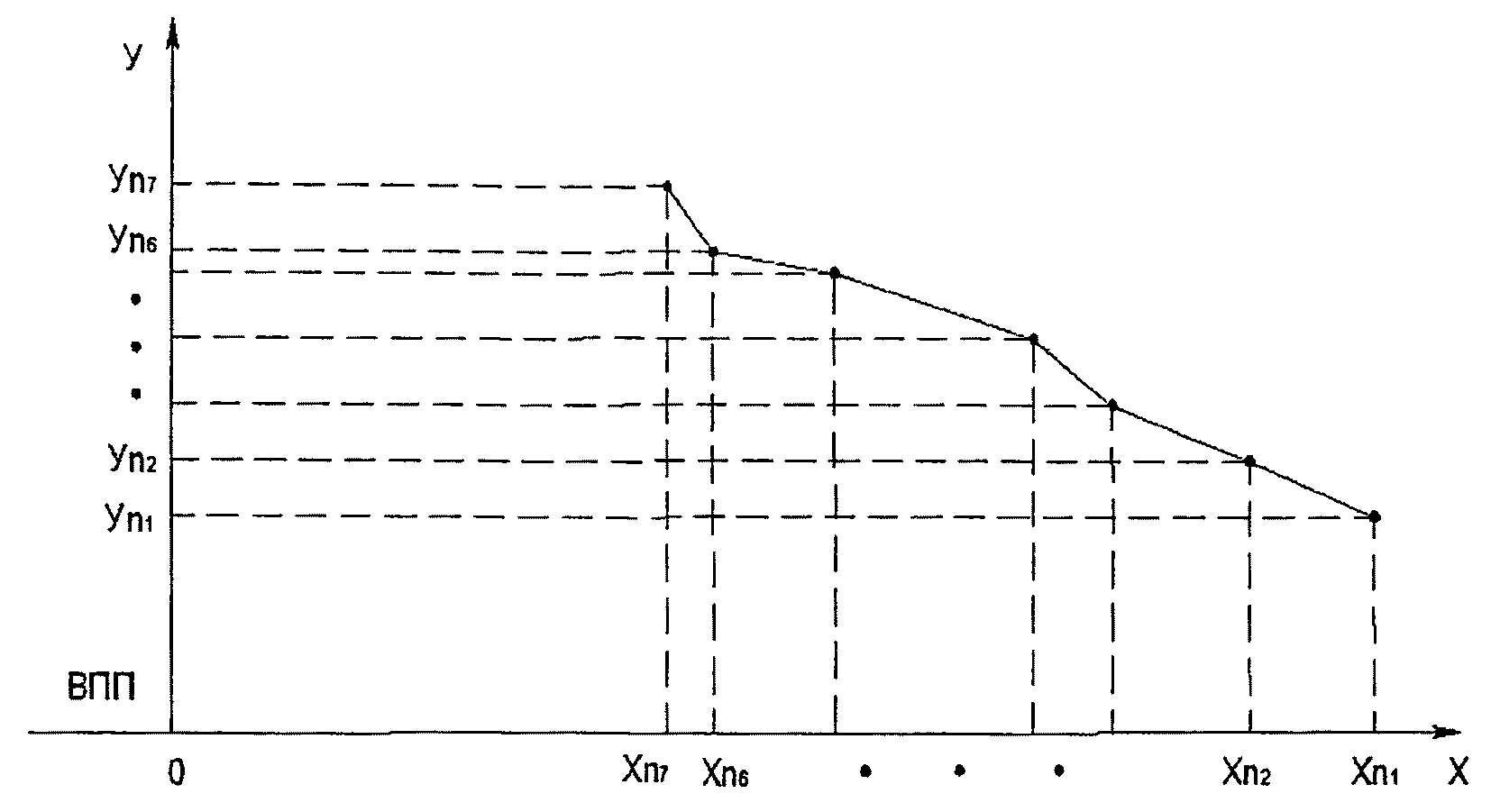

Рис. 4.5. Представление ЛЭП

д) Лесной массив. Данные о лесных массивах представляются только в тех случаях, когда они находятся в пределах зоны BEE'B', показанной на рисунке 4.1. Лесной массив на равнинной местности представляется его границей, наиболее приближенной к ВПП или продолжению ее оси. Граница разбивается на участки, достаточно полно отражающие ее характер как по горизонтали, так и по вертикали (интервалы разбиения принимаются равными 50 - 100 м или более при отсутствии существенного изменения по высоте или по направлению) (рисунок 4.6). Высотой каждого точечного препятствия (участка границы леса) является наибольшая высота вершин деревьев. Если массив расположен на возвышенности, данные представляются согласно положениям подпункта "б" пункта 4.1.1.6.

4.1.7. Результаты топографо-геодезических работ по выявлению препятствий и определению их координат и высот должны содержать следующие разделы:

а) общая часть, в которой указываются документы, которые используются при проведении топографо-геодезических работ, перечень инструментов, исходных пунктов, а также указываются материалы, использованные при проведении камеральных работ;

б) раздел (разделы), где указываются методы определения координат и высот препятствий, в том числе описание моделей, принятых для представления данных о препятствиях;

в) перечень препятствий аэродрома с указанием их полярных и прямоугольных координат и абсолютных высот;

г) данные об истинном азимуте ВПП, прямоугольных координатах КТА относительно порогов ВПП, длине ВПП, расстояниях до смещенных порогов (при их наличии);

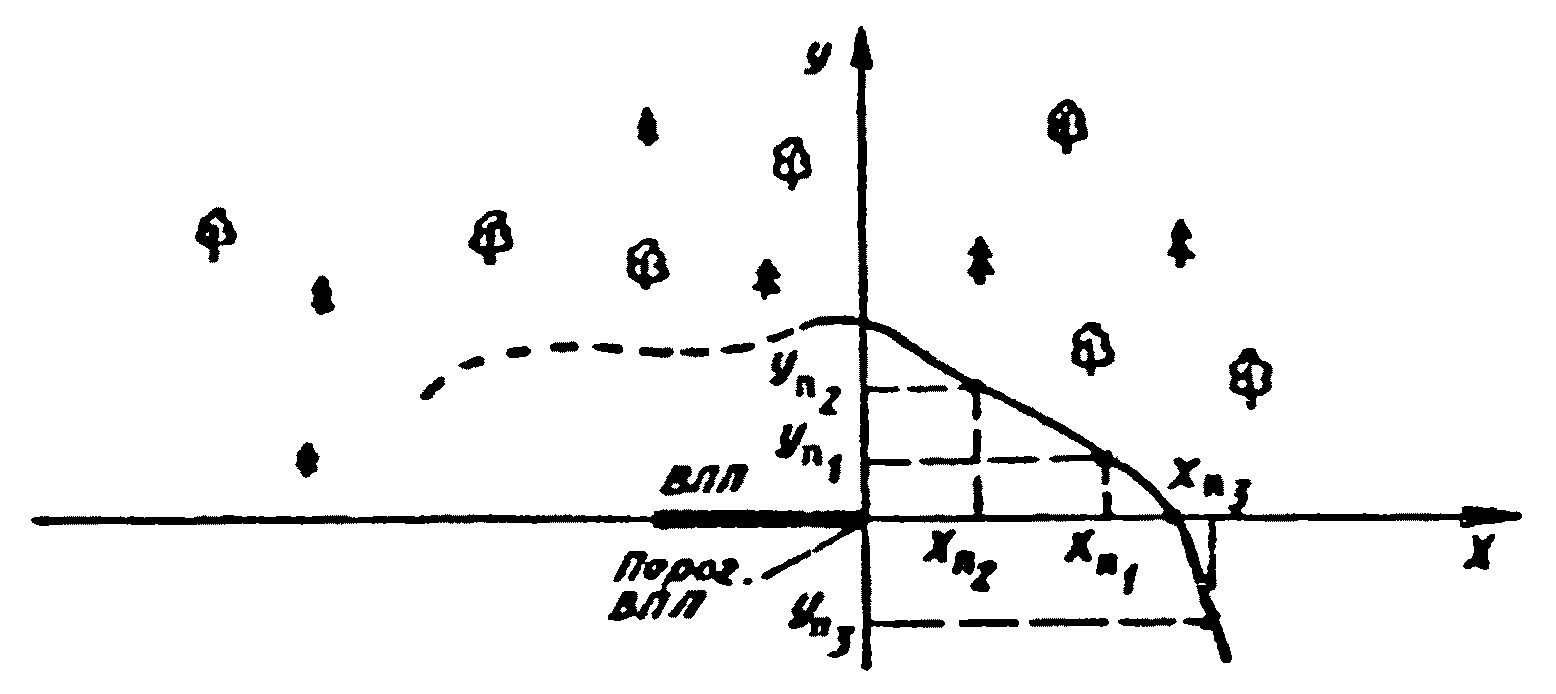

Рис. 4.6. Представление лесного массива

д) графический материал с указанием профиля ЛП по оси ВПП и ее продолжению, расположения КТА и порогов ВПП и, при необходимости, препятствий относительно ВПП.

4.1.1.8. На основании результатов топографо-геодезических работ оформляется акт обследования препятствий в районе аэродрома, в который вносится информация о препятствиях, подлежащих выявлению согласно пункту 4.1.1 Норм.

В указанный акт обследования включается перечень препятствий аэродрома, утвержденный руководством авиационной организации экспериментальной авиации.

Периодически (ориентировочно не реже одного раза в год) авиационной организацией проверяется соответствие акта обследования фактическому состоянию препятствий на аэродроме и в его окрестностях. Выполнение проверок фиксируется в листе регистрации акта обследования. Специалистами авиационной организации, проводившими проверку, оформляется протокол в произвольной форме, который после утверждения руководителем авиационной организации, включается в акт обследования в качестве приложения.

При изменении количества препятствий (устранении существующих, появлении новых), при изменении их координат и высот (перенос или замена существующих объектов, мест стоянок воздушных судов, изменение положения порога ВПП и т.д.) в протокол вносятся соответствующие данные со ссылкой на подтверждающую документацию (например, на документацию по согласованию строительства, замену РТС, установку строительного оборудования и т.п.) или на проведенные измерения.

После получения данных о препятствиях с учетом результатов периодических проверок фактического состояния препятствий на аэродроме и в его окрестностях в таблице соответствия указывается по пункту 4.1.1:

в графе 2 - "Получены данные о высоте и расположении препятствий";

в графе 4 - "Соответствует".
