Пример применения методики для установления тепловой нагрузки системы горячего водоснабжения жилого здания

Пример применения методики для установления тепловой

нагрузки системы горячего водоснабжения жилого здания

Пример применения методики установления тепловой нагрузки горячего водоснабжения основан на результатах использования показаний приборов учета тепловой энергии жилого здания.

Жилое здание оборудовано системой горячего водоснабжения с одним вводом в сборный циркуляционный трубопровод, с объединенными в 5 групп водоразборными стояками, закольцованными перемычками в секционные узлы с присоединением каждого секционного узла одним циркуляционным трубопроводом к сборному циркуляционному трубопроводу системы горячего водоснабжения. Перемычки проложены по теплому чердаку.

Для жилого здания известна установленная проектными документами на

систему горячего водоснабжения и зафиксированная в договоре на

энергоснабжение нагрузка системы горячего водоснабжения, равная

среднечасовому расходу тепла за сутки максимального водопотребления -

расч

Q = 0,14 Гкал/ч.

гвс

Данные с коммерческого прибора учета тепловой энергии на отопление о

ср.сут

среднем за j-тые сутки потреблении тепла Q (Гкал/сутки) были

гвс.j

зафиксированы за двухлетний период с 08.05.2005 по 24.05.2007.

Данные были обработаны в соответствии с требованиями настоящих Правил, в том числе периоды, для которых было зафиксировано временное прекращение работы прибора учета тепловой энергии, были исключены из рассмотрения (исключены из массива данных).

Обработанные показания прибора учета потребления тепловой энергии на

горячее водоснабжение отображают в прямоугольной системе координат: по оси

абсцисс - календарные сутки, по оси ординат - среднее за сутки часовое

потребление тепловой энергии на цели горячего водоснабжения Q , Гкал/час

гвс

(см. рис. П1.5).

Из показаний прибора учета (см. рис. П1.5) выбирают максимальное

зафиксированное значение Q = 0,189 Гкал/ч.

гвс

Выбранное значение принимают в качестве тепловой нагрузки системы

расч

горячего водоснабжения Q = 0,189 и фиксируют в договоре

гвс

энергоснабжения.

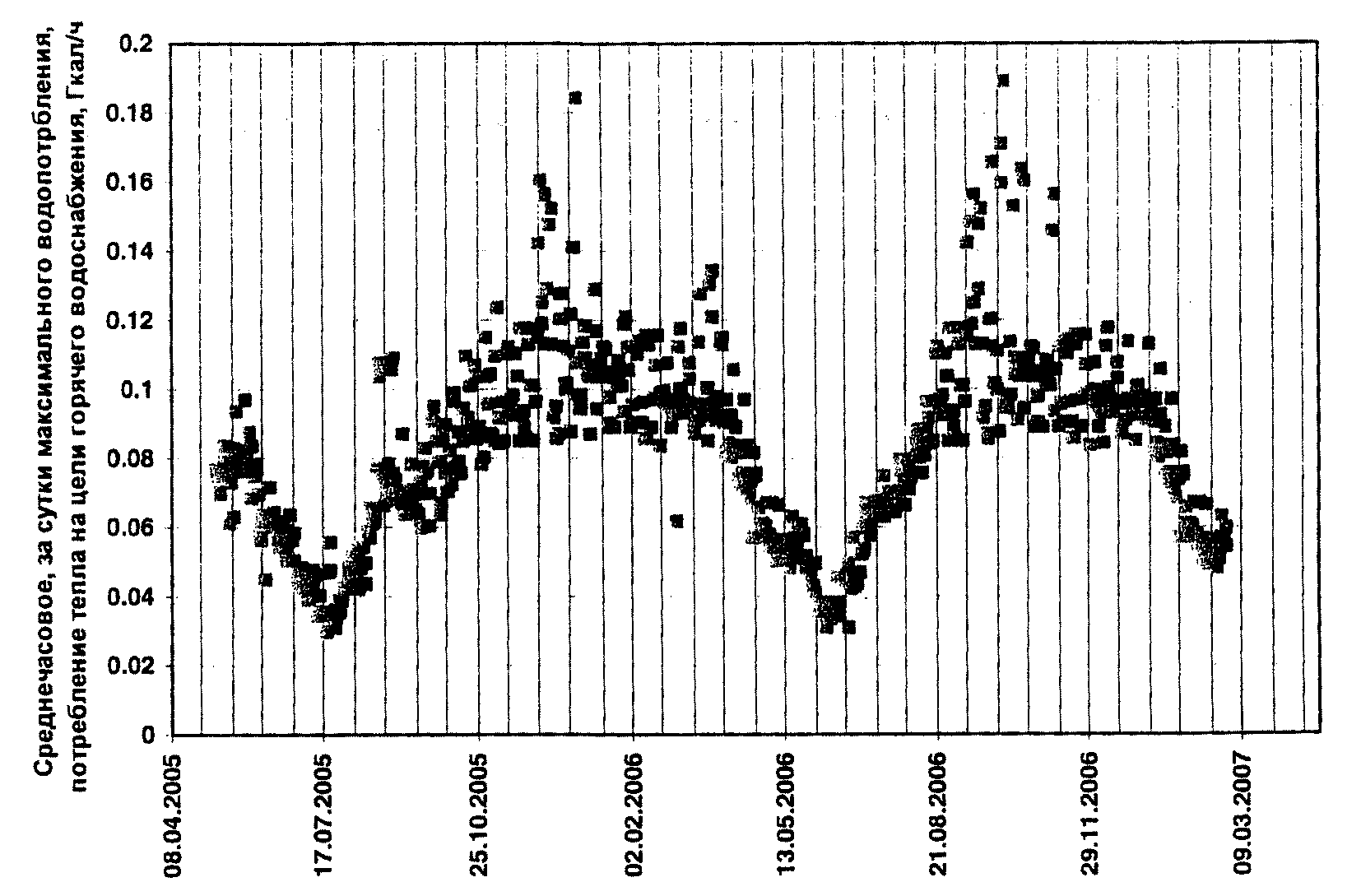

Рисунок П1.5. Показания прибора учета тепловой

энергии по потреблению тепла на горячее водоснабжение
