I. Область применения

1.1. Областью применения настоящей технологической карты является неразрушающий контроль прочности железобетонных плит, в том числе подвергшихся воздействию нагрузок в результате чрезвычайных ситуаций (далее - ЧС) природного или техногенного характера, методом ультразвуковых испытаний. Настоящая типовая технологическая карта разработана в соответствии с методическими рекомендациями по разработке и оформлению технологической карты (МДС 12-29.2006, ЦНИИОМТП), на основе требований ГОСТ 31937-2011 "Здания и сооружения. Правила обследования и мониторинга технического состояния" и Методики оценки и сертификации инженерной безопасности зданий и сооружений [2, 1].

1.2. Настоящая технологическая карта разработана для выполнения работ по контролю прочности железобетонных плит методом ультразвуковых исследований.

1.3. Целью технологии по контролю прочности железобетонных плит методом ультразвуковых исследований является определение категории технического состояния зданий и сооружений, подвергшихся воздействию в результате ЧС природного или техногенного характера.

1.4. При привязке настоящей технологической карты к конкретному объекту уточняются объемы работ, калькуляция трудозатрат, использование средств механизации и приспособлений.

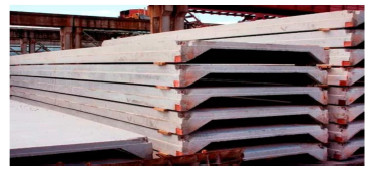

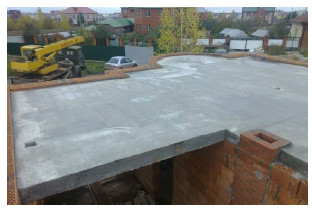

Чтобы определить прочность железобетонных плит, изначально надо уточнить тип плиты. Плита перекрытия - железобетонное изделие заводского производства, предназначенное для сооружения горизонтальных несущих конструкций в зданиях разного назначения. Они предназначены для разделения между собой разных этажей, а также восприятия вертикальных нагрузок, их распределения и передачи на другие несущие элементы (стены, фундамент). Среди производимых плит перекрытий можно выделить два основных вида: пустотные и ребристые. Пустотные железобетонные плиты, в свою очередь, подразделяются на стандартные многопустотные плиты (ПК, П), (НВ - настил внутренний - плита перекрытий с продольными пустотами круглого сечения), облегченные плиты: ПНО - плита настила облегченная, ПБО - облегченная плита перекрытия), 3.1. ПБ - облегченные пустотные и безопалубные плиты перекрытия - ПБ (рис. 1 - 4).
