Таблица N 1. Ширина зоны остаточного опорного давления, lост, м

Таблица N 1

Ширина зоны остаточного опорного давления, l_ост, м

H, м	m, м	K_кр	R_с, МПа			H, м	m, м	K_кр	R_с, МПа
H, м	m, м	K_кр	30	60	90	H, м	m, м	K_кр	30	60	90
300	1,0	0,8	32	25	20	700	1,0	0,8	46	34	29
		1,0	40	31	24			1,0	57	43	37
		1,2	48	38	34			1,2	72	54	46
	2,0	0,8	37	29	26		2,0	0,8	53	39	34
		1,0	46	36	32			1,0	66	49	42
		1,2	56	44	39			1,2	79	59	51
	3,0	0,8	42	33	29		3,0	0,8	60	45	38
		1,0	53	41	37			1,0	75	56	48
		1,2	63	49	44			1,2	90	67	58
	4,5	0,8	50	39	35		4,5	0,8	71	53	45
		1,0	62	49	44			1,0	89	66	57
		1,2	75	59	52			1,2	107	80	68
500	1,0	0,8	39	30	26	900	1,0	0,8	51	38	32
		1,0	49	38	33			1,0	64	47	40
		1,2	59	45	39			1,2	77	57	48
	2,0	0,8	46	35	30		2,0	0,8	59	44	37
		1,0	57	43	38			1,0	74	55	47
		1,2	68	52	45			1,2	89	66	56
	3,0	0,8	52	39	34		3,0	0,8	67	50	42
		1,0	65	49	43			1,0	84	62	53
		1,2	78	59	51			1,2	101	74	63
	4,5	0,8	61	47	40		4,5	0,8	80	59	50
		1,0	77	58	51			1,0	99	73	63
		1,2	92	70	67			1,2	119	88	75

В горных выработках, расположенных в зоне ППГД, расчет смещений пород проводится с учетом их местоположения относительно проекции кромки краевой части. На рисунке 2 приложения показана схема влияния краевой части на массив.

8. Коэффициент изменения смещений относительно U₀ имеет максимальное значение на проекции кромки пласта K_КП и K_КН в точках А и А'.

На расстоянии l_ПМ и l_НМ в сторону массива коэффициент равен 1,0 (точки Б и Б') на расстоянии l_П и l_Н в сторону выработанного пространства K_РН и K_РП меньше единицы.

9. Величины коэффициентов K_КП и K_КН при расположении горной выработки над или под кромкой отработанного угольного пласта определяются по рисунку 3 приложения. Значения коэффициента разгрузки при подработке K_РП находятся по таблице N 2 приложения, при надработке K_РН - по таблице N 3 приложения.

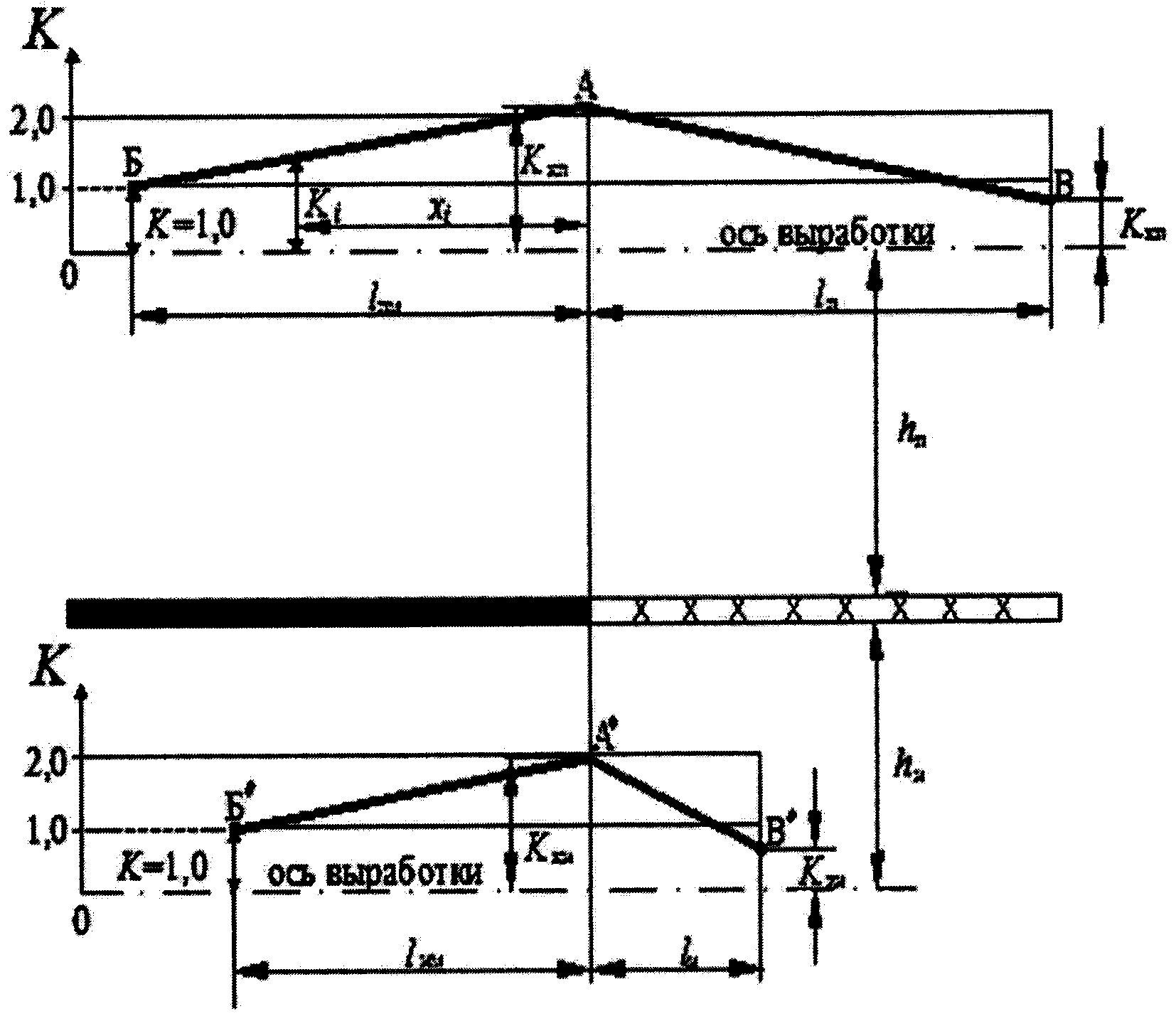

Рис. 2. Схема влияния

на формирование зон ППГД краевой части пласта:

K - коэффициент смещений пород от влияния кромки пласта;

K_КП и K_КН - коэффициенты увеличения смещений пород

над и под кромкой пласта (точки А, А'), K_РП,

K_РН - коэффициенты разгрузки в подработанном

и надработанном массиве; l_ПМ, l_НМ - протяженность

влияния кромки пласта в направлении массива угля;

l_П, l_Н - протяженность зон влияния кромки пласта

в направлении выработанного пространства;

h_П, h_Н - расстояние от влияющего пласта

до горной выработки в кровле и в почве

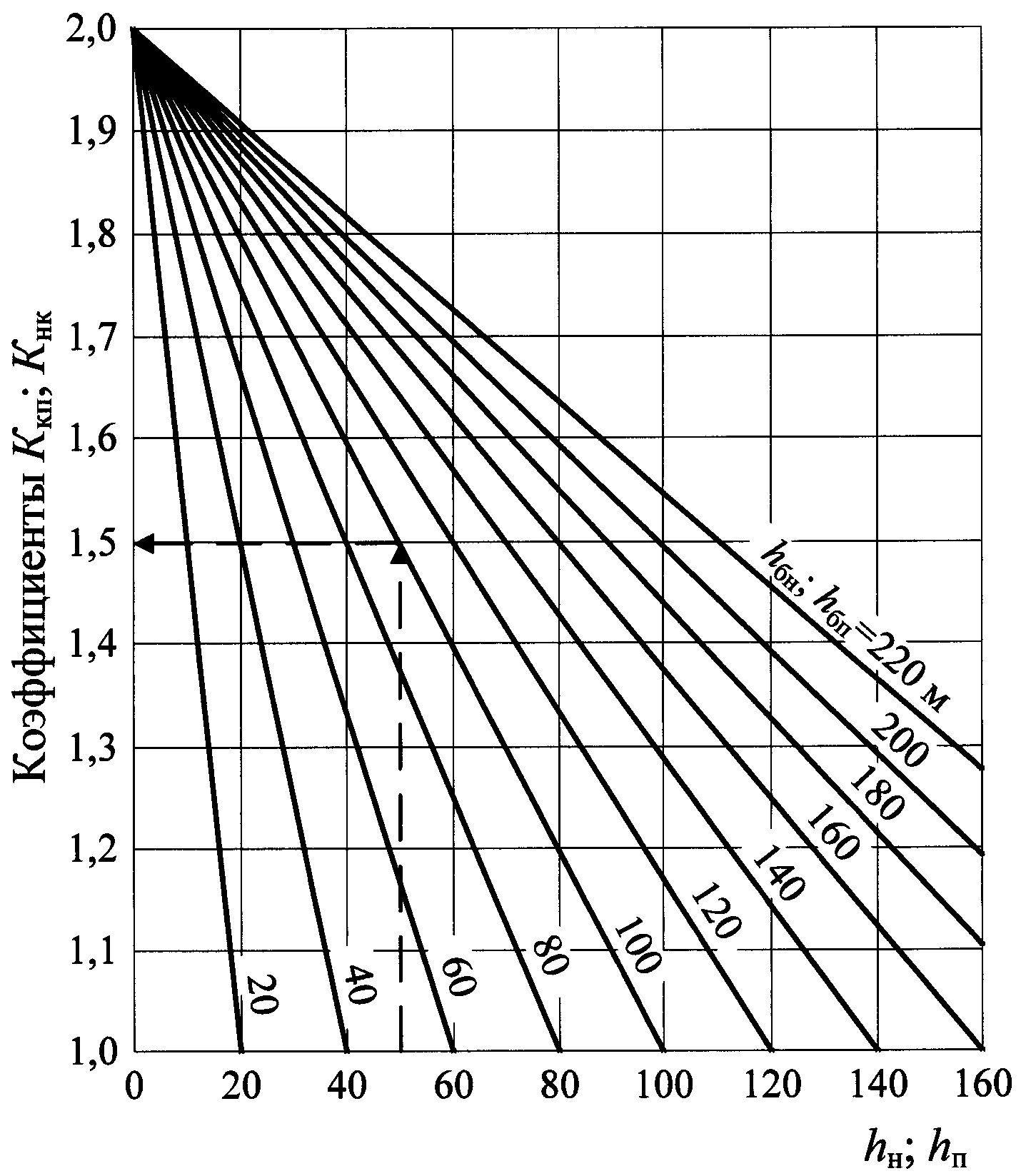

Рис. 3. График определения K_КП и K_КН при заложении горной

выработки над или под кромкой пласта на расстоянии h_Н,

или h_П при соответствующих значениях h_БН или h_БП

10. Закономерность изменения коэффициента смещений K_i принята линейной в промежутках между точками на отрезках БА и АВ в подработанном массиве, точками Б'А' и А'В' в надработанном массиве. Величина коэффициента K_i определяется графически по рисунку 2 приложения.

Аналитически коэффициент K_i для надработанного массива при расположении горной выработки со стороны выработанного пространства (при 00000132.wmz ), определяется по формуле:

00000133.wmz
