I. ИСХОДНЫЕ ДАННЫЕ И РАСЧЕТНЫЕ ПОЛОЖЕНИЯ

1. Область действия распространяется на горные выработки шириной в проходке до 12 м, при следующих способах их охраны от влияния очистных работ:

вне влияния очистных работ при ширине охранных угольных целиков больше 0,1H, но не менее 30 м;

в зоне влияния очистных работ с шириной охранного целика более 15 м, но не менее 0,1H.

2. В зависимости от характеристики пород кровли и ширины проводимой горной выработки возможны три схемы их проведения:

схема I - проведение горной выработки сразу на полную ширину B с величиной заходки l_зах не менее шага установки крепи C (расстояние между рядами анкеров);

схема II - проведение горной выработки двумя заходками с разделением ее ширины на две части (B_1з и B_2з);

схема III - поэтапное проведение широкой горной выработки.

Для I и II схем должно выполняться условие:

S_у S_пр, (1)

где S_пр - площадь проводимой заходки, м²;

S_у - площадь устойчивого обнажения пород кровли, зависящая от класса пород кровли по устойчивости, определяемого по таблице N 5 приложения N 1, имеет следующие значения:

I класс, неустойчивые породы - S_у = 2,0 - 5,0 м²;

II класс, породы средней устойчивости - S_у = 5,0 - 10,0 м²;

III класс, устойчивые породы - S_у = 10,0 - 20,0 м².

Величина S_пр регламентируется документацией крепления горной выработки с учетом шага установки крепи.

Для схемы I необходимо выполнение условия:

S_у Bl_зах, (2)

Для схемы II необходимо выполнить условие:

I и II схемы проведения горной выработки показаны на рисунке 1 приложения.

При III схеме широкая горная выработка проводится в два этапа. На первом этапе она проводится и крепится на всю длину. На втором проводится присечка и горная выработка расширяется до проектной ширины.

3. Исходными данными при расчете показателей проявлений горного давления для определения параметров анкерной крепи широких горных выработок являются следующие:

условия проходки, охраны и поддержания горной выработки;

срок службы горной выработки t, год;

расчетная глубина размещения горной выработки от поверхности H, м;

тип строения пород кровли и их устойчивость;

мощность слоев пород m₁, m₂, ..., m_n, на высоту равную ширине горной выработки B, м;

сопротивление одноосному сжатию каждого слоя пород кровли и боков горной выработки R_с, МПа;

нарушенность пород трещиноватостью k_с;

направление проходки горной выработки (в крест простирания пород, по простиранию, под углом);

ширина и высота горной выработки в проходке B и h, м;

расстояние до других горных выработок l, м;

количество заходок и их ширина B_1з, B_2з, ..., B_nз;

расстояние до очистных работ, l_о, м;

характеристика крепи (несущая способность анкеров, тип затяжки, подхватов).

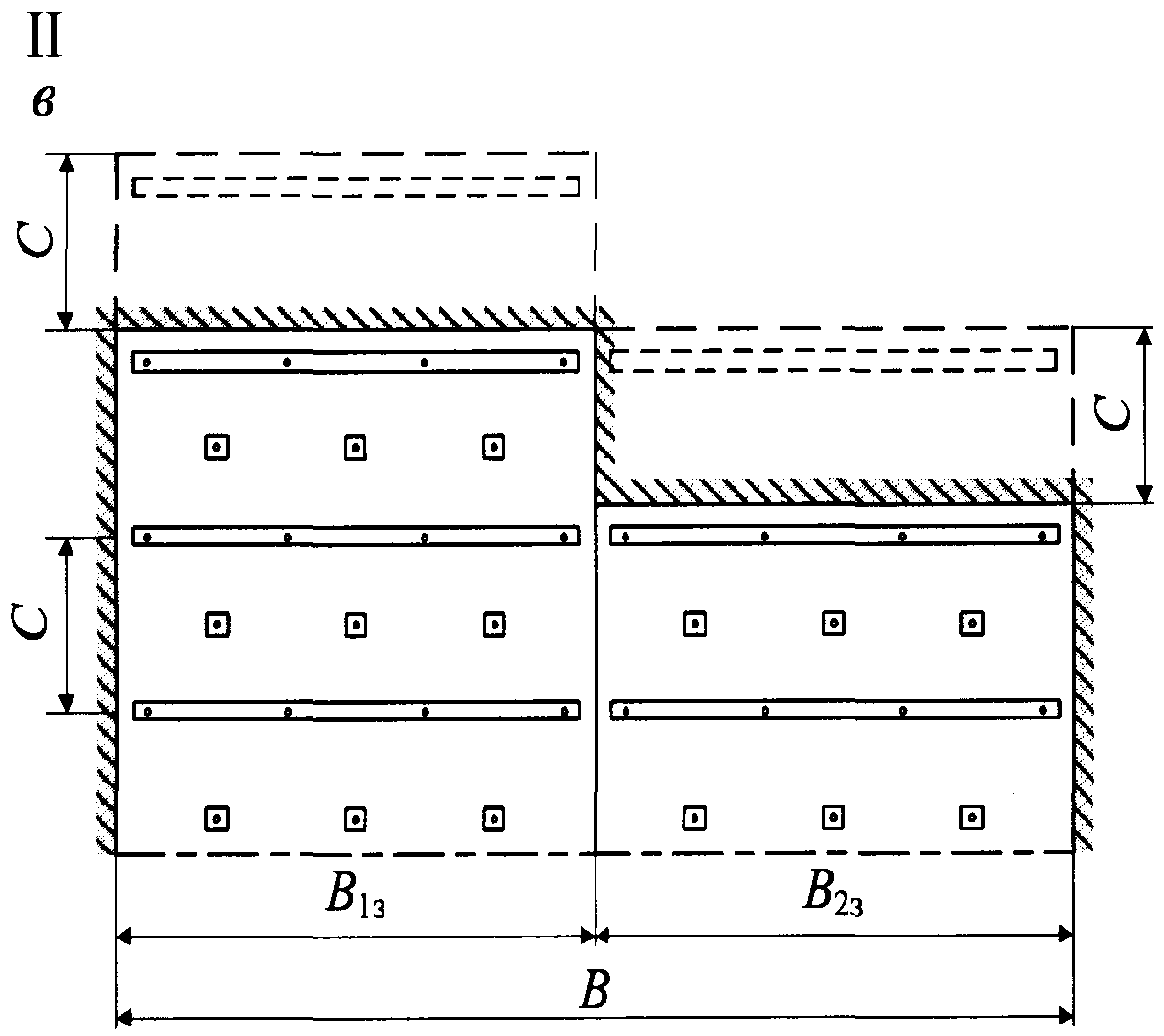

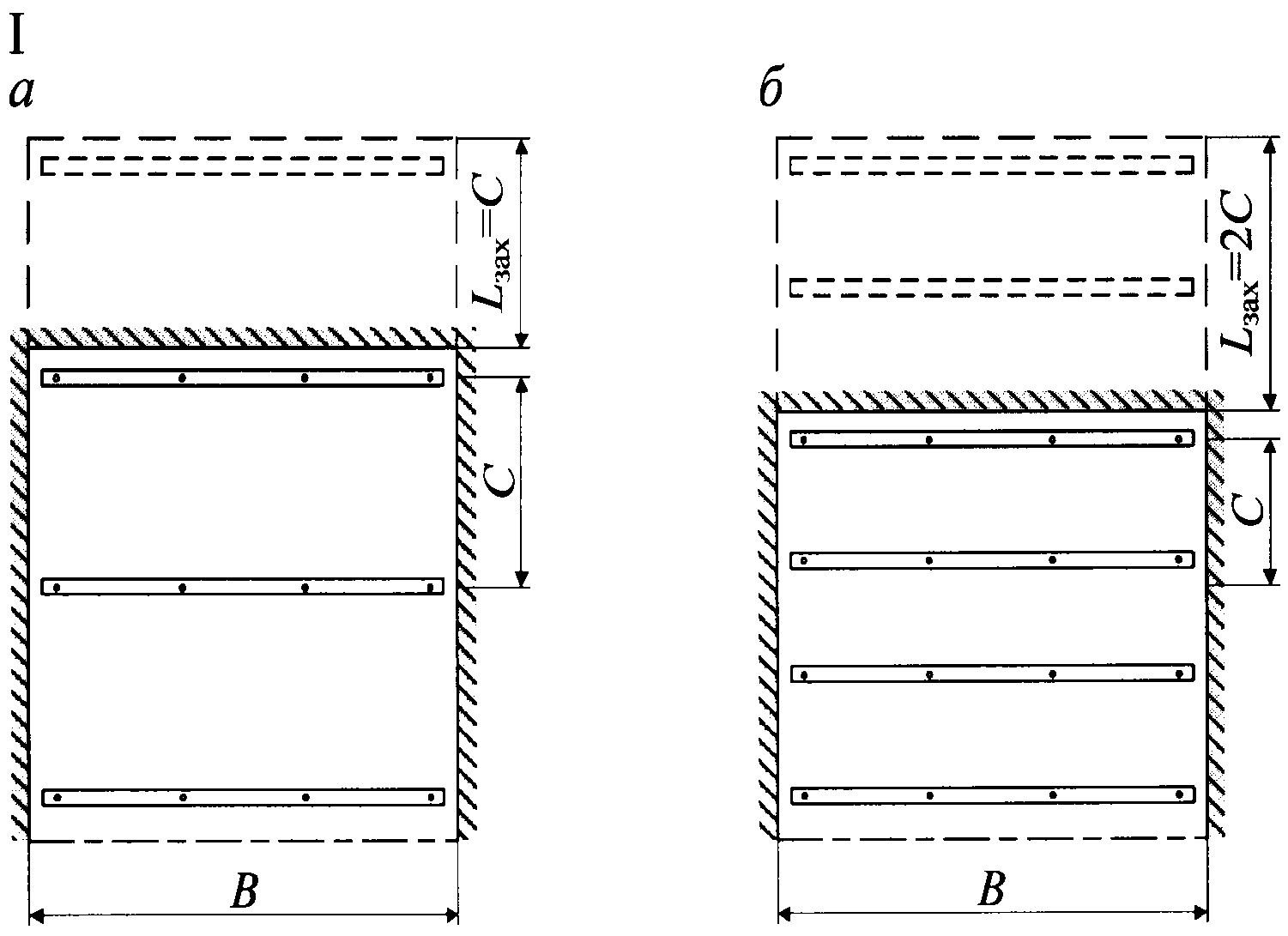

Рис. 1. Технологические схемы проведения горной выработки на полную ширину B: а) - с величиной заходки равной C; б) - с величиной заходки равной 2C, в) - с разделением ширины горной выработки на две заходки B_1з и B_2з.

Основные перечисленные исходные данные, необходимые для расчета смещений пород в горных выработках, определяются и принимаются в соответствии с положениями раздела I приложения N 1 к Инструкции.
