Таблица N 1. Характеристика анкеров, рекомендуемых к применению на шахтах
Рис. 1. Сталеполимерные анкеры АСП, АКМ АМ из прокатов
круглого профиля: 1 - стержень анкера; 2 - шайба опорная;
3 - гайка. Материал стержня - ВСт3. B = 60 ... 100 мм
Рис. 2. Общий вид основных типов
сталеполимерных анкеров, применяемых на шахтах Кузбасса:
1 - стержень анкера; 2 - шайба опорная; 3 - гайка. Материал
стержня - А400-14-1-5254-94. а, б - представители группы
сталеполимерных анкеров из круглого профиля (анкер типа
АКМ20 и анкер типа АК-20 (АГПС)); в - представитель группы
сталеполимерных анкеров из арматурной стали периодического
профиля (сталеполимерный анкер типа АК-22)

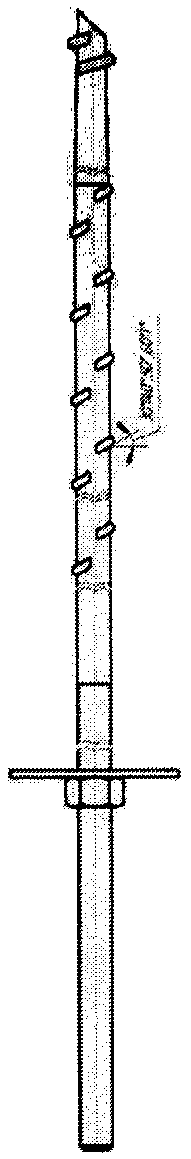

АК-22 (АКМ АМ) из проката периодического профиля:
1 - стержень анкера; 2 - шайба опорная; 3 - гайка.
Материал стержня - А400С
Рис. 4. Составные сталеполимерные анкеры
из прокатов винтового профиля (АС20В и АС25В):
1, 2 - стержень анкера; 3 - гайка; 4 - шайба опорная;
5 - муфта. Материал стержней - Ав400С, муфты - сталь 30ХГСА
Рис. 5. Сталеполимерные анкеры из прокатов
винтового профиля N 16, 20, 25 (А16В, АМК АВ16,
А20В, АМК АВ20, А25В, АМК АВ25, АК20В, АКВ):
1 - стержень анкера; 2 - гайка; 3 - шайба опорная.
Материал стержня - Ав400С

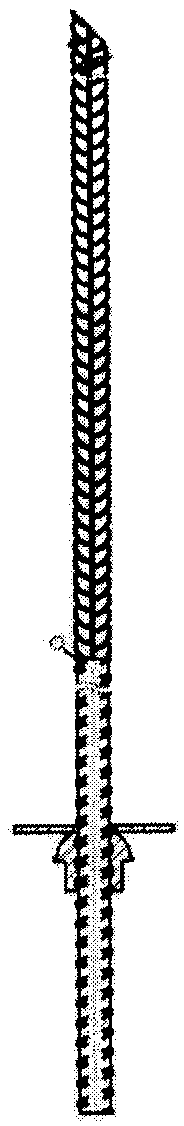

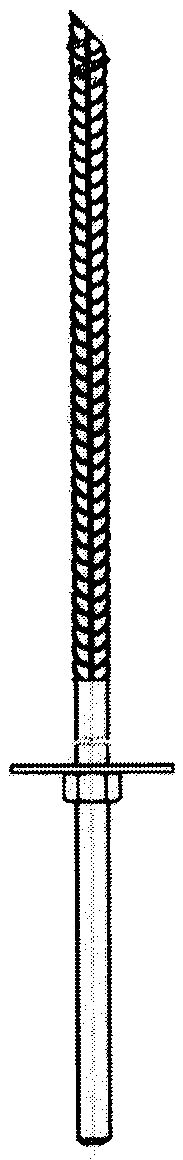

Рис. 6. Сталеполимерные анкеры
из арматурной стали винтового профиля:
а - анкер СА-20; б - А20В (АКМ АВ); в - анкер типа АМК
(сварной стержень); 1 - стержень; 2 - сферическая шайба;
3 - гайка
Рис. 7. Сталеполимерный анкер со сварными стержнями:
1 - стержень анкера сварной, 2 - гайка, 3 - шайба опорная.
Стержень из арматуры винтового профиля N 20 сварен встык
со стержнем арматурным из периодического профиля N 22.
Материал стержня - Ав400С

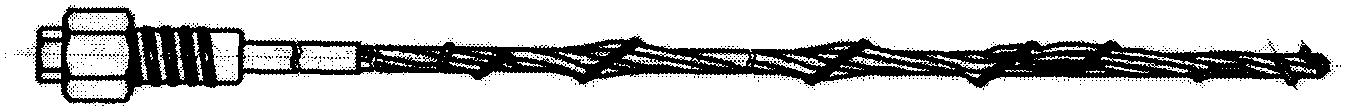

Рис. 8. Общий вид канатных анкеров:
а - канатный анкер АК01 (-08, -14) для химических
и минеральных скрепляющих составов; б - канатный анкер
КАГ-20; 1 - стержень анкера сварной, 2 - гайка,
3 - шайба опорная
Стержень из арматуры винтового профиля сварен встык с канатом диаметром 20 мм.

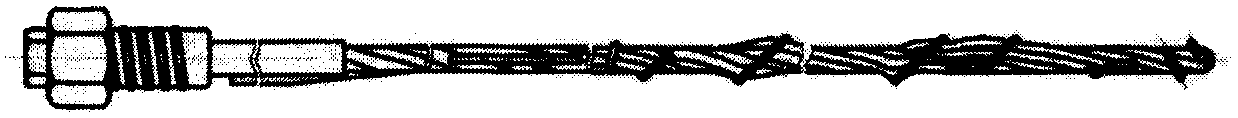

Рис. 9. Общий вид канатных анкеров типа АК01
Рис. 10. Общий вид канатного анкера типа АК02.
Предназначен для ампульно-нагнетательного
или нагнетательного закрепления
Рис. 11. Канатный анкер АК01-121 (125)
Предназначен для подвешивания монорельсовой
подвесной дороги
Рис. 12. Канатный анкер АК01-25 с гайкой-подвесом.
Предназначен для упрочнения пород кровли и подвешивания МПД

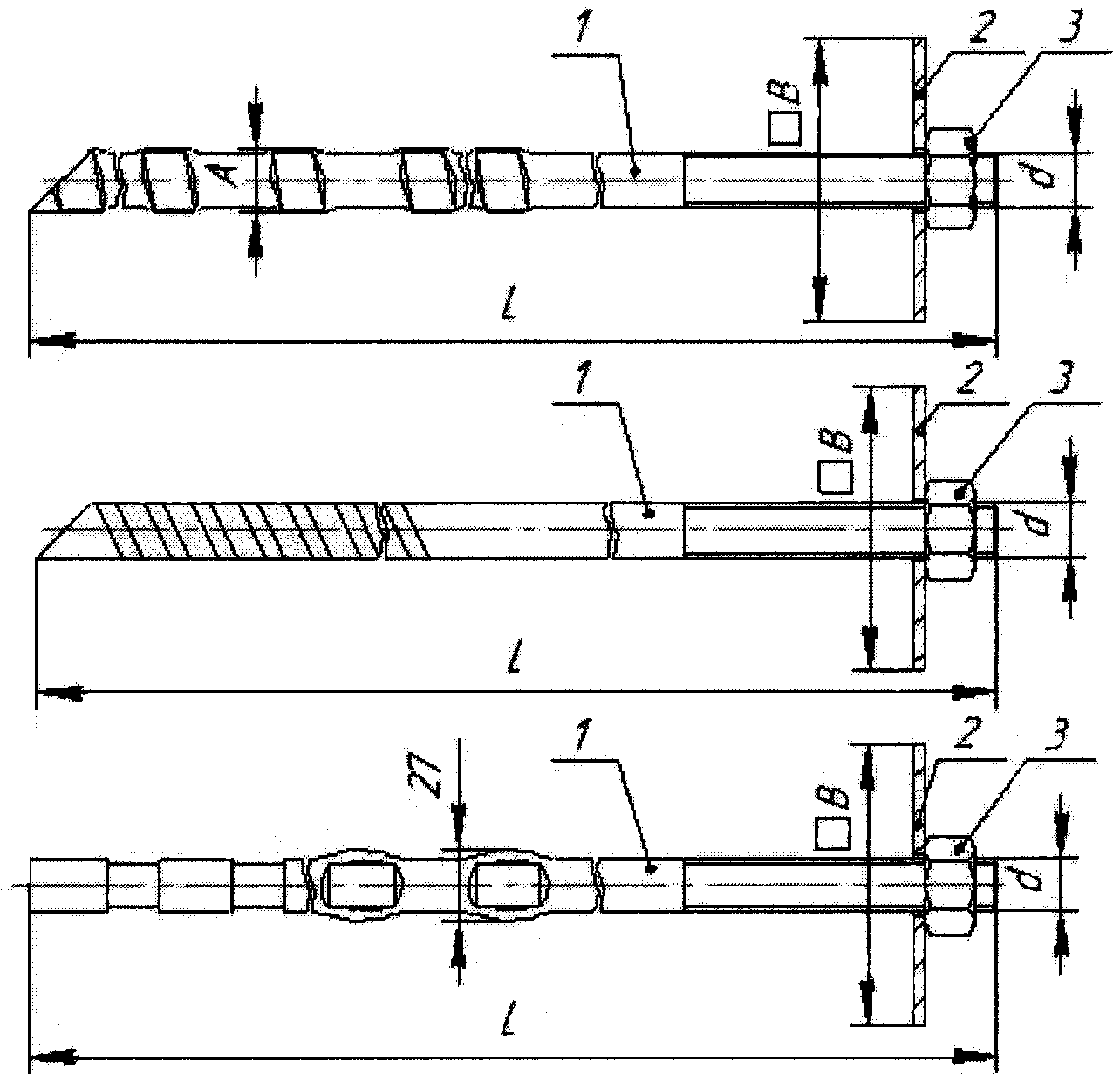

Рис. 13. Общий вид анкеров, в том числе применяемых
для крепления ампулами с минеральной композицией:
а, б, в - анкер типа АМК АМ; г - анкер типа АКМ АВ; д, е,
ж - анкер типа АКМ; з - АСМ-1; и - анкер АСМ-2
Рис. 14. Сталеорганический анкер:
1 - стержень анкера; 2 - опорная плитка; 3 - опорная шайба;
4 - деревянная втулка. Разрывное усилие - 95 кН.
Допускаемая нагрузка - 70 кН. Марка стали - Ст3.
Масса 1 м анкера - 2,8 кг
Рис. 15. Металлический замковый анкер ШК-1М:
1 - стержень анкера; 2 - полувтулки; 3 - шайба опорная;
4 - гайка. Материал стержня - ВСт3
Рис. 16. Стеклопластиковый полимерный анкер АС-14Ш:
1 - стержень анкера, 2 - гайка, 3 - опорная шайба.
Прочность на срез - 50 кН. Допускаемая нагрузка
на срез - 39 кН. Масса - 0,7 ... 0,85 кг
не менее, тс |
|
