КОНСТРУКЦИИ ОПОРНЫХ ЭЛЕМЕНТОВ И ЗАТЯЖЕК

Срок действия документа ограничен 1 января 2027 года.

Приказ Ростехнадзора от 19.11.2020 N 448 "Об утверждении Федеральных норм и правил в области промышленной безопасности "Инструкция по расчету и применению анкерной крепи на угольных шахтах" (Зарегистрировано в Минюсте России 30.12.2020 N 61961)

Приложение N 19

к Федеральным нормам и правилам

в области промышленной безопасности

"Инструкция по расчету и применению

анкерной крепи на угольных шахтах",

утвержденным приказом Федеральной службы

по экологическому, технологическому

и атомному надзору

от 19 ноября 2020 г. N 448

КОНСТРУКЦИИ ОПОРНЫХ ЭЛЕМЕНТОВ И ЗАТЯЖЕК

Ниже приведены примеры конструкций опорных элементов и затяжек.

Номер профиля	L, мм	H, мм	Количество отверстий	Предельная нагрузка на изгиб, кН	Масса, кг
	2800	94	3	125	47,8
	3600		4		61,4
	3900		4		66,5
	4200		5		71,6
	2800	110	3	190	61,2
	3600		4		78,7
	3900		4		85,2
	4200		5		91,8

Предельная нагрузка на изгиб - это максимальная сосредоточенная сила, воспринимаемая подхватом, приложенная между двумя соседними отверстиями с установленными анкерами.

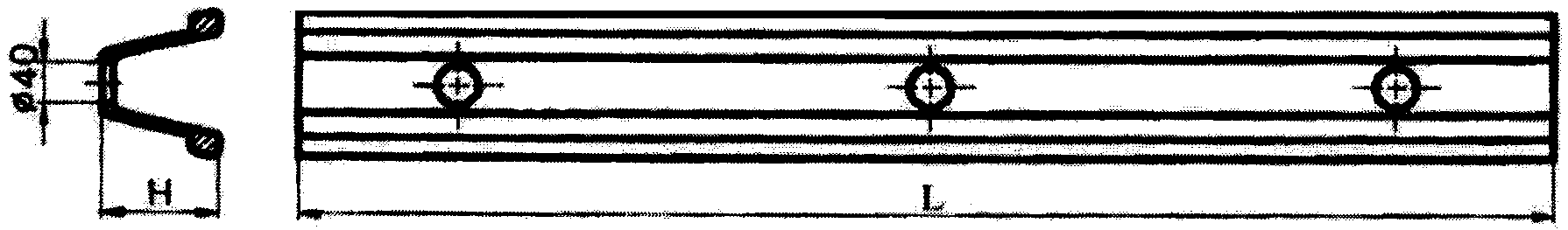

Рис. 1. Подхваты из спецпрофилей СВП17, СВП22.

Материал - ВСт5

Материал - Ст3пс5
Номер швеллера	B, мм	H, мм	L, мм	Кол. Отверстий	Предельная нагрузка на растяжение, кН	Масса, кг
8	80	40	2800	3	250	19,6
			3600	4		25,2
			3900	4		27,3
			4200	5		29,4
10	100	46	2800	3	310	23,9
			3600	4		30,7
			3900	4		33,3
			4200	5		35,9

Рис. 2. Подхваты из швеллеров N 8, 10, 12

Материал - Ст3кп
Толщина листа	L, мм	Кол. Отверстий	Предельная нагрузка на растяжение, кН	Масса, кг
2	2800	3	80	13,4
	3600	4		17,3
	3900	4		18,7
	4200	5		20,1
2,5	2800	3	100	16,7
	3600	4		21,4
	3900	4		23,2
	4200	5		25

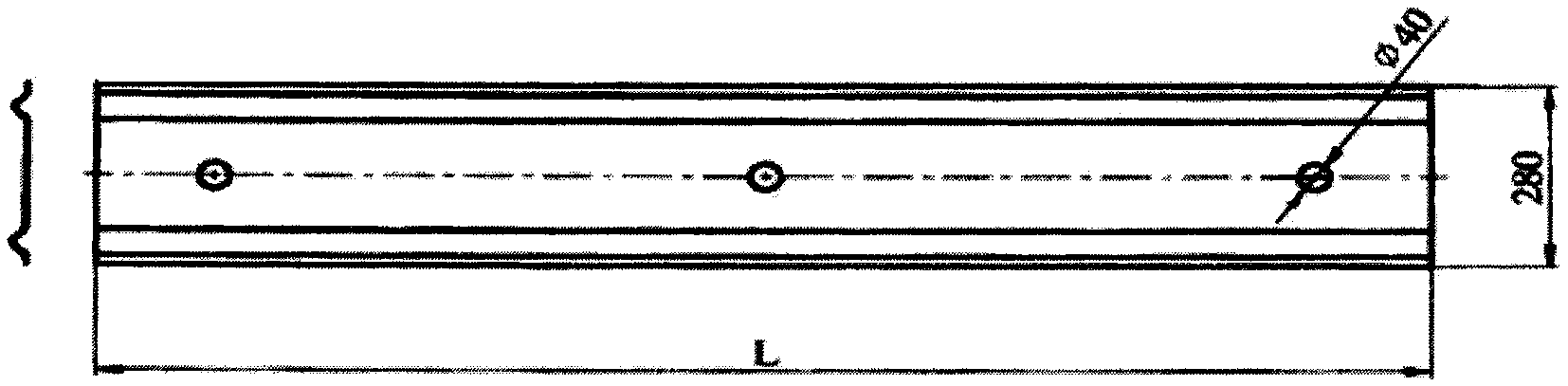

Рис. 3. Подхват гофрированный из листа

Рис. 4. Подхват из полосы. Усилие продавливания

через гайку S32 - 170 кН. Масса - 5,5 кг. Предельная

нагрузка на растяжение - 80 кН. Материал - Ст3кп

Размеры, мм				Усилие продавливания, кН	Масса, кг
S	A	B	H	Усилие продавливания, кН	Масса, кг
3	150	150	3	100	0,51
4	150	150	4	140	0,68
5	150	150	5	170	0,85
3	150	150	3	100	0,69
4	150	150	4	140	0,92
5	150	150	5	170	1,14

Рис. 5. Подхват плоский из листа

B, мм	H, мм	S, мм	D, мм	Масса, кг
200	26	3	33	1,02
	27	4		1,36
	28	5		1,7
300	57	5	33 или 25	3,87
300	58	6	33 или 25	4,64

Рис. 6. Подхват с кольцевым выступом. Предельная нагрузка

на сжатие - 160 кН. Материал - Ст3кп

Рис. 7. Подхват со сферическим выступом. Предельная

нагрузка на сжатие - 200 кН. Материал - Ст3кп

Материал прутков диаметром 4 ... 6 мм - проволока 4-С (5-С

или 6-С) прутков диаметром 6,5 мм - катанка 6,5 Ст3пс

d, мм	A1, мм	A2, мм	B, мм	L, мм	Несущая способность, кН/м²	Удельная масса, кг/м²	Срок службы, лет
4	50	50	500 ... 1200	1000 ... 2400	12	4	10
	50	100			11	3
	100	100			10	2
	100	150			9	1,7
5	50	50	500 ... 1200	1000 ... 2400	18	6.2	15
	50	100			17	4,7
	100	100			15	3,1
	100	150			13	2,6
	100	200			12	2,4
6	50	50	500 ... 1200	1000 ... 2400	19	8,9	15
	50	100			18	6,7
	100	100			17	4,5
	100	150			15	3,7
	100	200			13	3,4
6,5	50	50	500 ... 1200	1000 ... 2800	20	10,5	15
	50	100			19	7,9
	100	100			18	5,3
	100	150			16	4,4
	100	200			14	4
	80	250			13	4,3

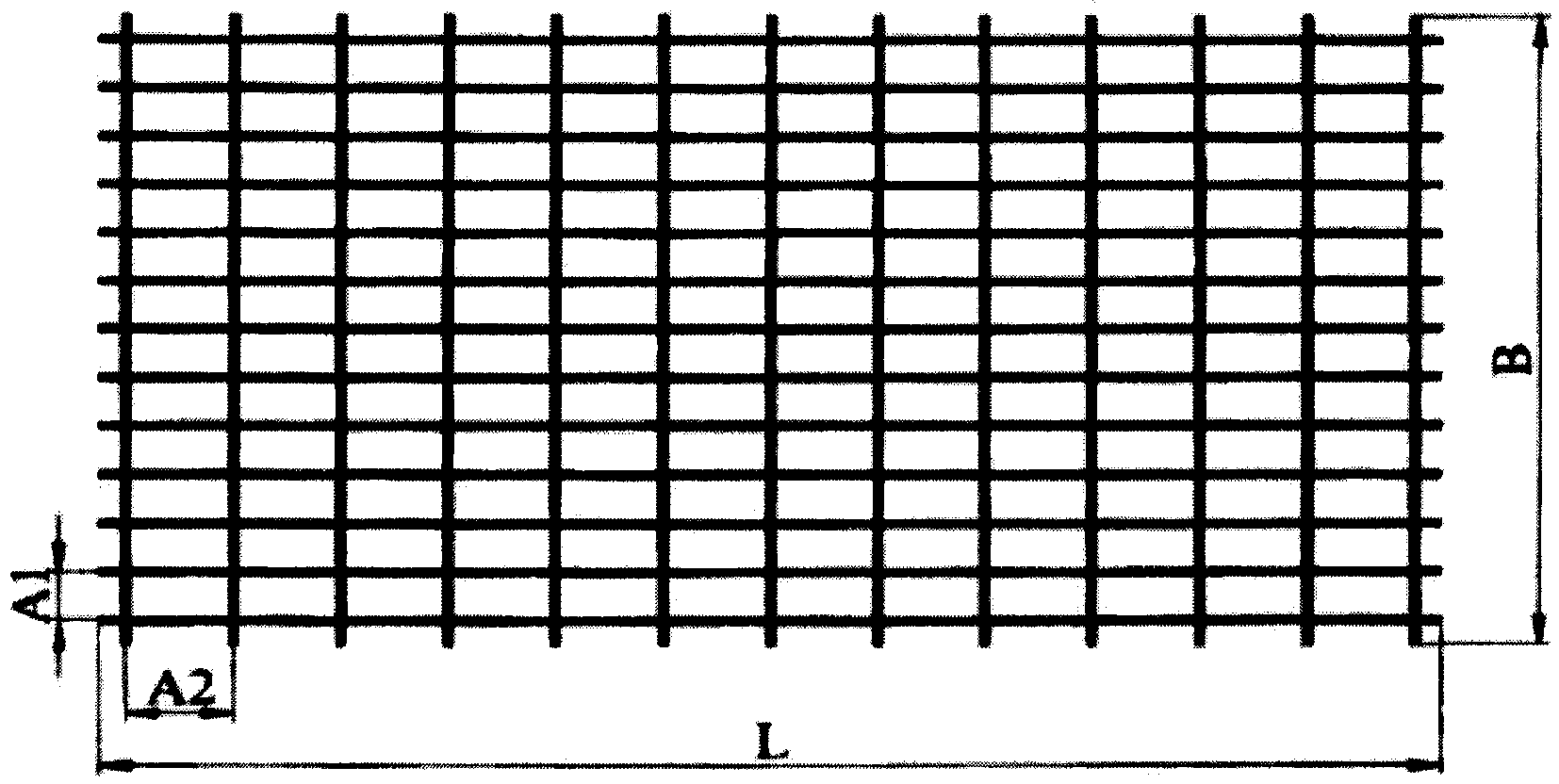

Рис. 8. Затяжки решетчатые (ЗР)

Рис. 9. Составной арочный верхняк из швеллера или

спецпрофиля для горных выработок шириной B от 4,5 до 5,5 м

Соединения полуарок с помощью металлической планки, приваренной к одной полуарке с отверстиями для анкера на расстоянии 100 мм от ее конца.

Технические характеристики

Типоразмер	L, мм	b, мм	c, мм	l, мм	S, мм	P, мм	Масса, кг
ММ-0,5	525	200	87,5	2,0	4,0	5,17	2,38
Nr24-1,8	1800	115	40	6,0	3,0	3,0	6,4
Nr24-2,2	2200	115	40	6,0	3,0	3,0	7,1
Nr24-2,6	2600	115	40	6,0	3,0	3,0	9,2

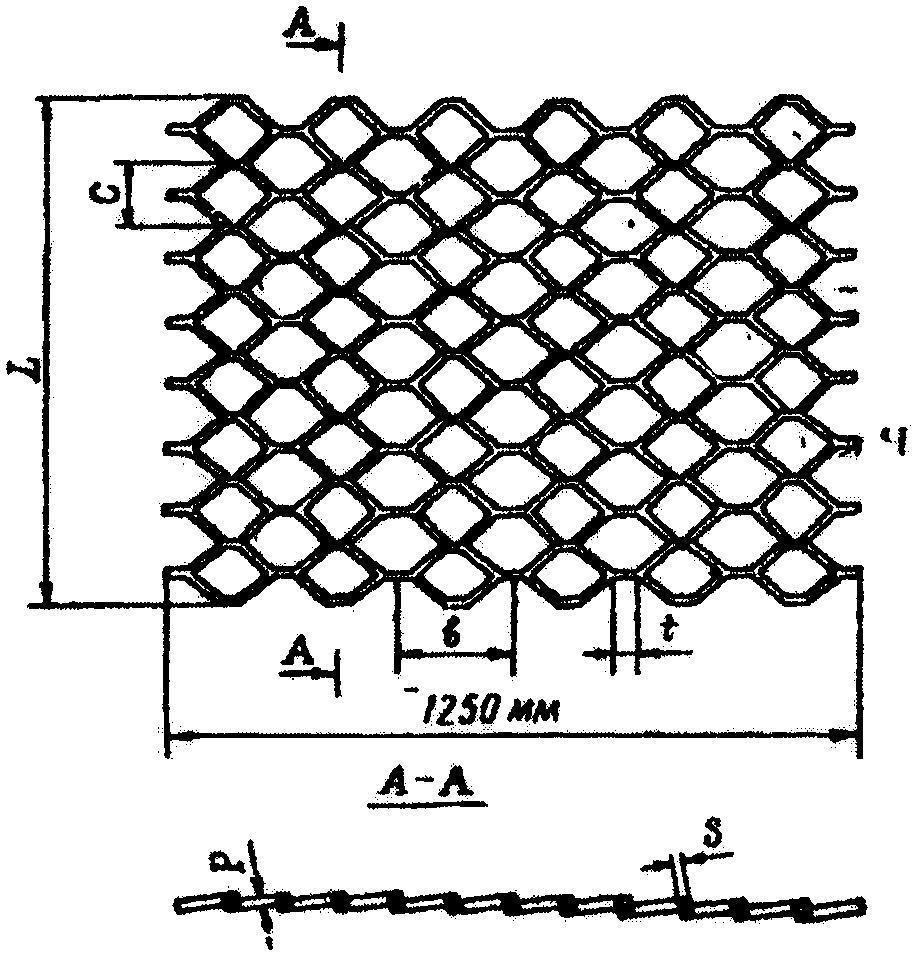

Рис. 10. Решетчатая затяжка с ромбическими ячейками

Типоразмер	Размер ячейки, мм	Диаметр проволоки, мм	Ширина сетки, b	Масса, кг/м²
ЗС-1	25 x 25	2,5	1000	3,7
ЗС-1,5	30 x 30	3,0	1500	6,6

Рис. 11. Стальная плетеная одинарная сетка
