Расчет параметров анкерной крепи в выработках, расположенных по нижнему слою
4. Сопротивление Pа и длина анкерной крепи lа для схемы расположения слоевых горных выработок одна под другой определяются по номограмме, представленной на рисунке N 1 приложения, с учетом прочности межслоевой угольной пачки на сжатие и ширины горной выработки.
5. Необходимое количество анкеров в ряду, определяется по формуле:
где Cк - принятое расстояние между рядами анкеров, м;
Nа - несущая способность анкера, кН.
6. Расстояние между анкерами в ряду вычисляется по формуле 6 приложения N 4 к Инструкции.
7. Определение параметров анкерной крепи горных выработок, пройденных по почве мощного пласта при системе разработки с выпуском подкровельной толщи, осуществляется аналогично пунктам 4 - 6 приложения.
8. Крепление монтажной камеры анкерной крепью по нижнему слою допускается только при расположении ее в массиве угля относительно монтажной камеры верхнего слоя. В этом случае необходимо определить зону максимума опорного lmax.оп давления от краевой части массива монтажной камеры верхнего слоя и монтажную камеру нижнего слоя располагать за пределами этой зоны, рисунок 2 приложения. Размеры зоны определяются с учетом релаксации напряжений и зависят от прочности угля, мощности вынимаемого верхнего слоя и глубины работ. Монтажную камеру нижнего слоя необходимо располагать на расстоянии 2lmax.оп, определяемом по рисунку 2 приложения.
9. Расчет параметров анкерной крепи в монтажной камере нижнего слоя необходимо вести по двухуровневой схеме.
10. Расчет параметров анкерной крепи в монтажной камере при отработке мощного пласта системой с выпуском подкровельной толщи вести по двухуровневой схеме, при этом параметры анкеров первого уровня определяют в соответствии с пунктами 4 - 6 приложения, параметры анкеров глубокого заложения - в соответствии с приложением N 4 к Инструкции, длина канатных анкеров принимается на 1,0 - 1,2 м больше мощности угольной пачки.

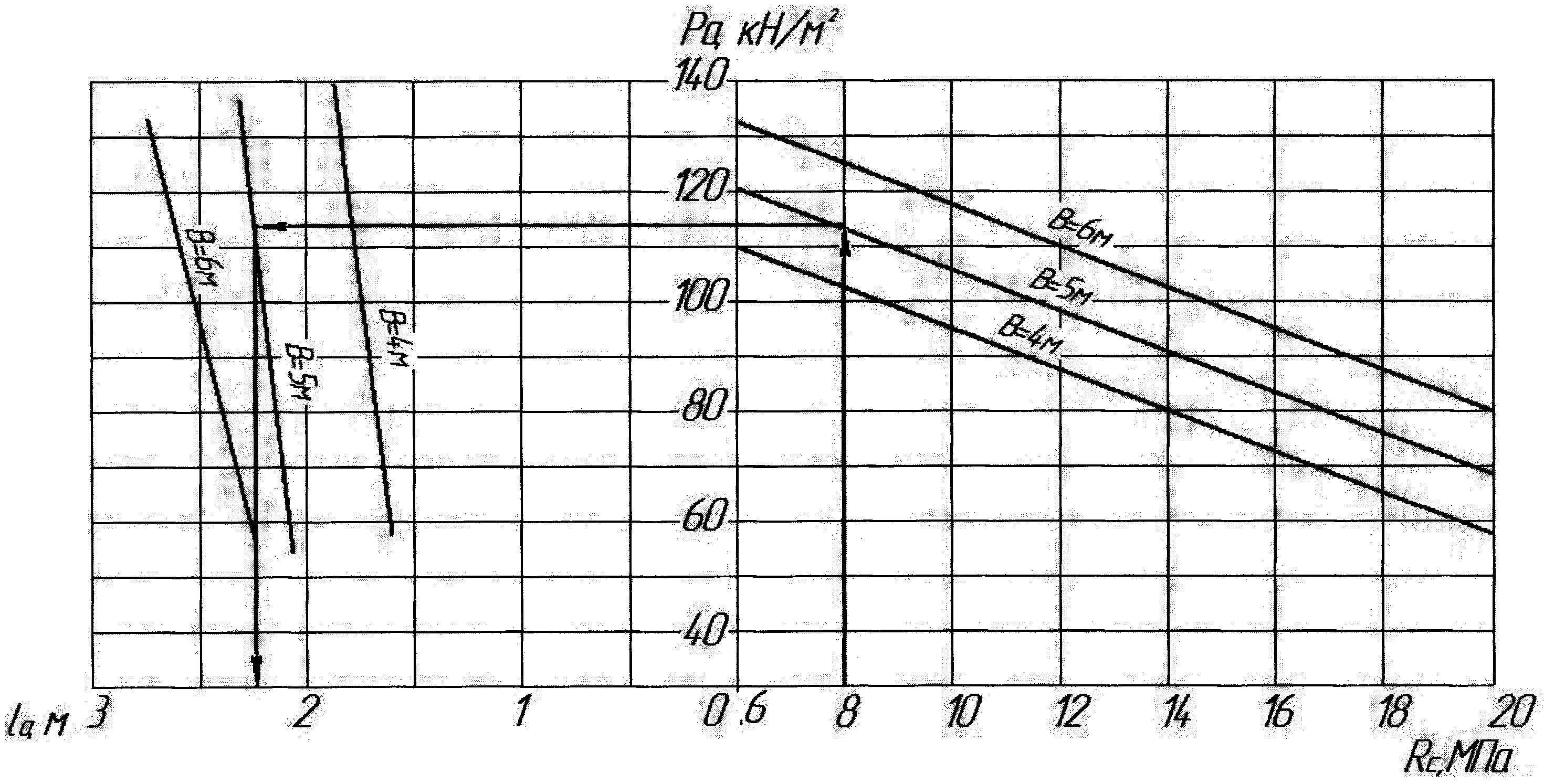

Рис. 1. Номограмма для определения параметров анкерной
крепи в горных выработках, пройденных по нижнему слою:
Pа - сопротивление анкерной крепи, кН/м2; Rс - расчетное
сопротивление кровли сжатию, МПа;
B - ширина горной выработки, м
Рис. 2. Номограмма для определения зоны максимума опорного
давления от краевой части массива камеры верхнего слоя
