Таблица 4

п/п	Графическая схема дублирования анкерных точек, формула расчета нагрузки	Угол, °
		0	15	30	45	60	75	90	105	120	135	150	165	180
1.		50	50	52	54	58	63	71	82	100	131	193	383	1146

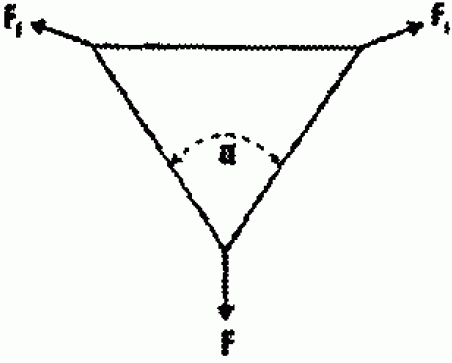

	V-образная схема,
	F₁ = F / (2cosa
2.		71	75	82	90	100	113	131	156	193	256	383	764	2292
	Треугольная схема

Распределение нагрузок на анкерные точки в зависимости от угла провисания горизонтально установленного страховочного (грузового) каната приведены в пункте 1 таблицы 2.

В случае крепления каната за две анкерные точки угол между плечами петель должен быть не более 90°. При этом нагрузка на плечи должна распределяться равномерно.

В случае крепления каната за анкерное устройство, состоящее из двух анкерных точек, соединенных замкнутой петлей (без крепления петли за анкерные точки), угол между плечами петель должен быть не более 45°. При этом нагрузка на плечи должна распределяться равномерно.

Если канат крепят только за одну из двух анкерных точек, вторая анкерная точка должна располагаться выше первой, а угол между ними должен быть не более 30° (пункт 2 таблицы 4).

Таблица 3. Величина провисания каната анкерной линии Приложение N 12. Система канатного доступа
