Приложение N 10

к Правилам применения

абонентских радиостанций

с аналоговой модуляцией

сетей подвижной радиосвязи

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ ДЛИТЕЛЬНОСТИ ПЕРЕХОДНЫХ ПРОЦЕССОВ

ПРИ ВКЛЮЧЕНИИ ПЕРЕДАТЧИКОВ

Графики переходных процессов изменения мощности и частоты несущей при включении передатчиков приведены на рисунках 1 и 2.

В любой момент времени при НУ, когда мощность несущей

передатчиков больше установившейся мощности несущей передатчика

(P ) минус 30 дБ (P - 30 дБ), частота несущей остается в пределах

c c

половины разноса частот между соседними каналами (+/- df ) от

установившейся частоты несущей передатчика (F ).

Знак наклона участка графиков "Мощность, как функция времени",

приведенных на рисунках 1, 2, между точками (P - 30 дБ) и (P - 6

c c

дБ) не меняется.

Для абонентских радиостанций с внешним антенным разъемом

отрезки времени переходных процессов включения передатчиков t при

НУ не менее:

- 0,10 мс для разноса частот между соседними каналами 12,5 кГц;

- 0,05 мс для разноса частот между соседними каналами 25 кГц.

Для абонентских радиостанций, не имеющих внешнего антенного

разъема, отрезки времени переходных процессов включения

передатчиков t при НУ не менее 0,20 мс.

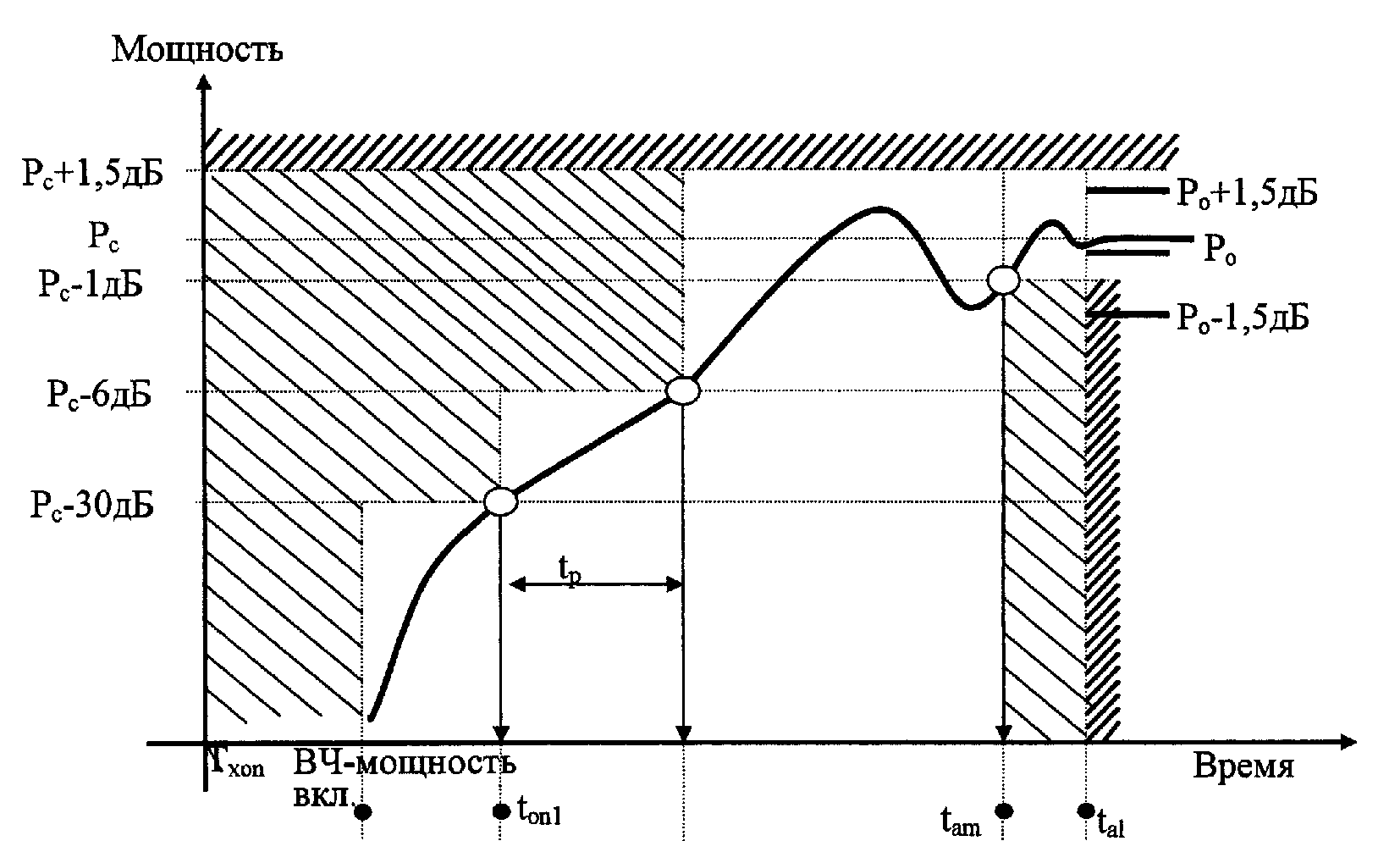

Рисунок 4

Рисунок 5

Рисунок 1. Графики переходных процессов

изменения мощности и частоты несущей при включении

передатчиков, для случая, когда длительность переходного

процесса дана из графика изменения мощности несущей

Рисунок 6

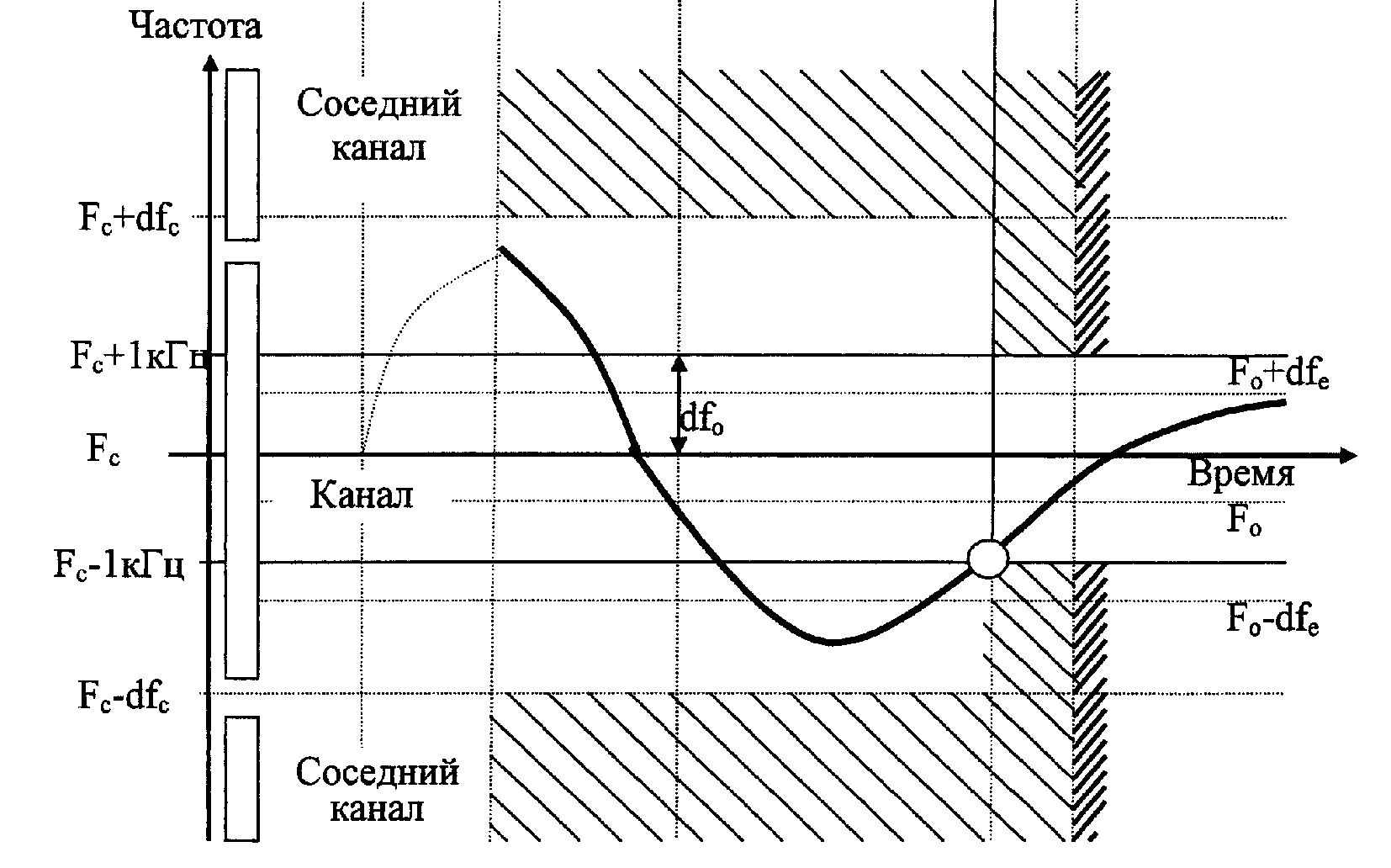

Рисунок 7

Рисунок 2. Графики переходных процессов

изменения мощности и частоты несущей при включении

передатчиков, для случая, когда длительность переходного

процесса дана из графика изменения частоты несущей
