Приложение N 11. Требования к параметрам длительности переходных процессов при выключении передатчиков

Приложение N 11

к Правилам применения

абонентских радиостанций

с аналоговой модуляцией

сетей подвижной радиосвязи

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ ДЛИТЕЛЬНОСТИ ПЕРЕХОДНЫХ ПРОЦЕССОВ

ПРИ ВЫКЛЮЧЕНИИ ПЕРЕДАТЧИКОВ

Графики переходных процессов изменения мощности и частоты несущей при выключении передатчиков приведены на рисунке 1.

В любой момент времени при НУ, когда мощность несущей

передатчиков больше установившейся мощности несущей передатчика

(P ) минус 30 дБ (P - 30 дБ), частота несущей остается в пределах

c c

половины разноса частот между соседними каналами (+/- df ) от

c

установившейся частоты несущей передатчиков (F ).

c

Знак наклона участка графиков "Мощность, как функция времени",

приведенных на рисунке 1, между точками (P - 30 дБ) и (P - 6 дБ)

c c

не меняется.

Для абонентских радиостанций с внешним антенным разъемом

отрезки времени переходных процессов выключения передатчиков t

d

при НУ не менее:

- 0,10 мс для разноса частот между соседними каналами 12,5 кГц;

- 0,05 мс для разноса частот между соседними каналами 25 кГц.

Для абонентских радиостанций, не имеющих внешнего антенного

разъема, отрезки времени переходных процессов выключения t при НУ

d

не менее 0,20 мс.

Рисунок 8

Рисунок 9

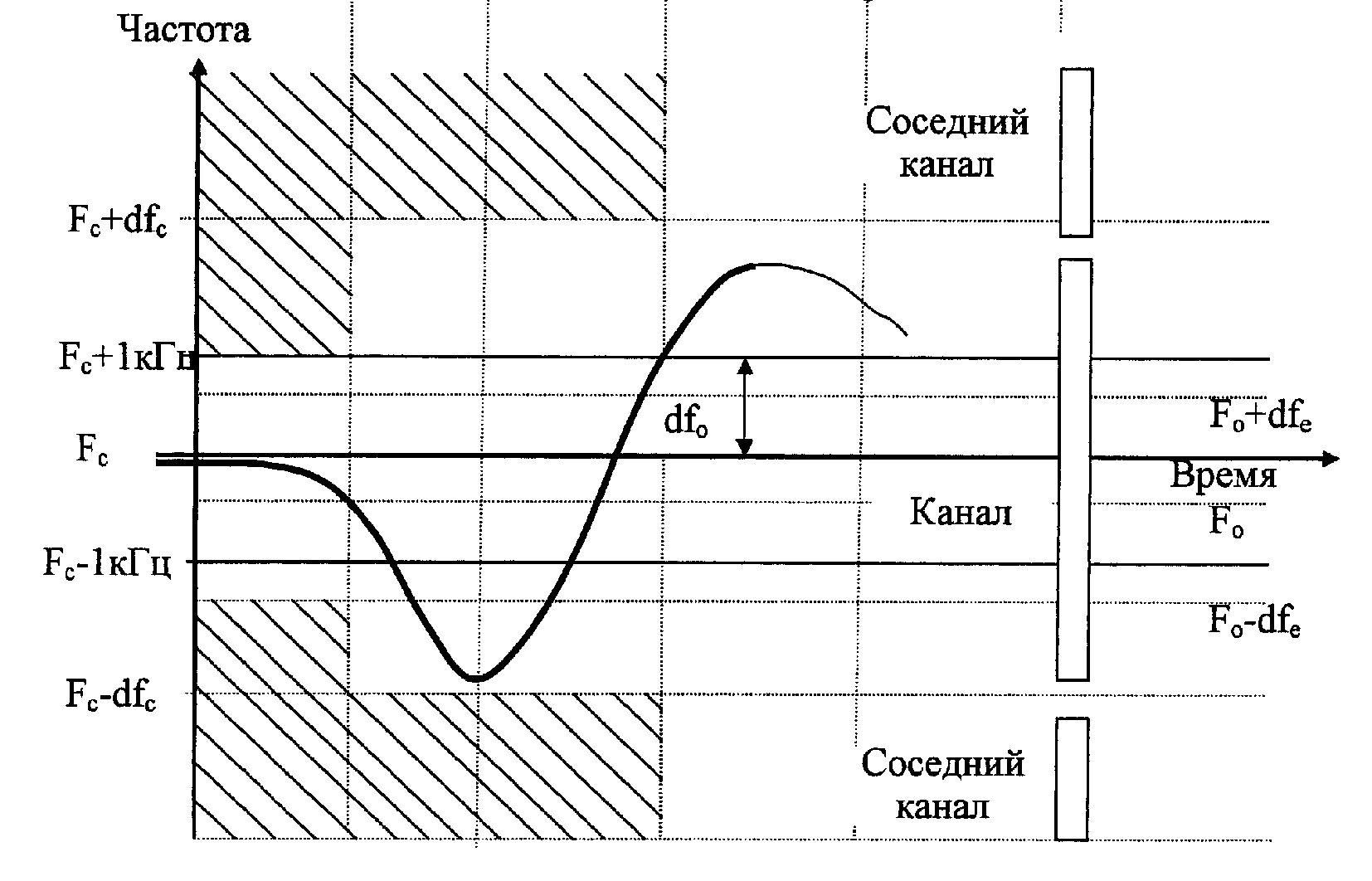

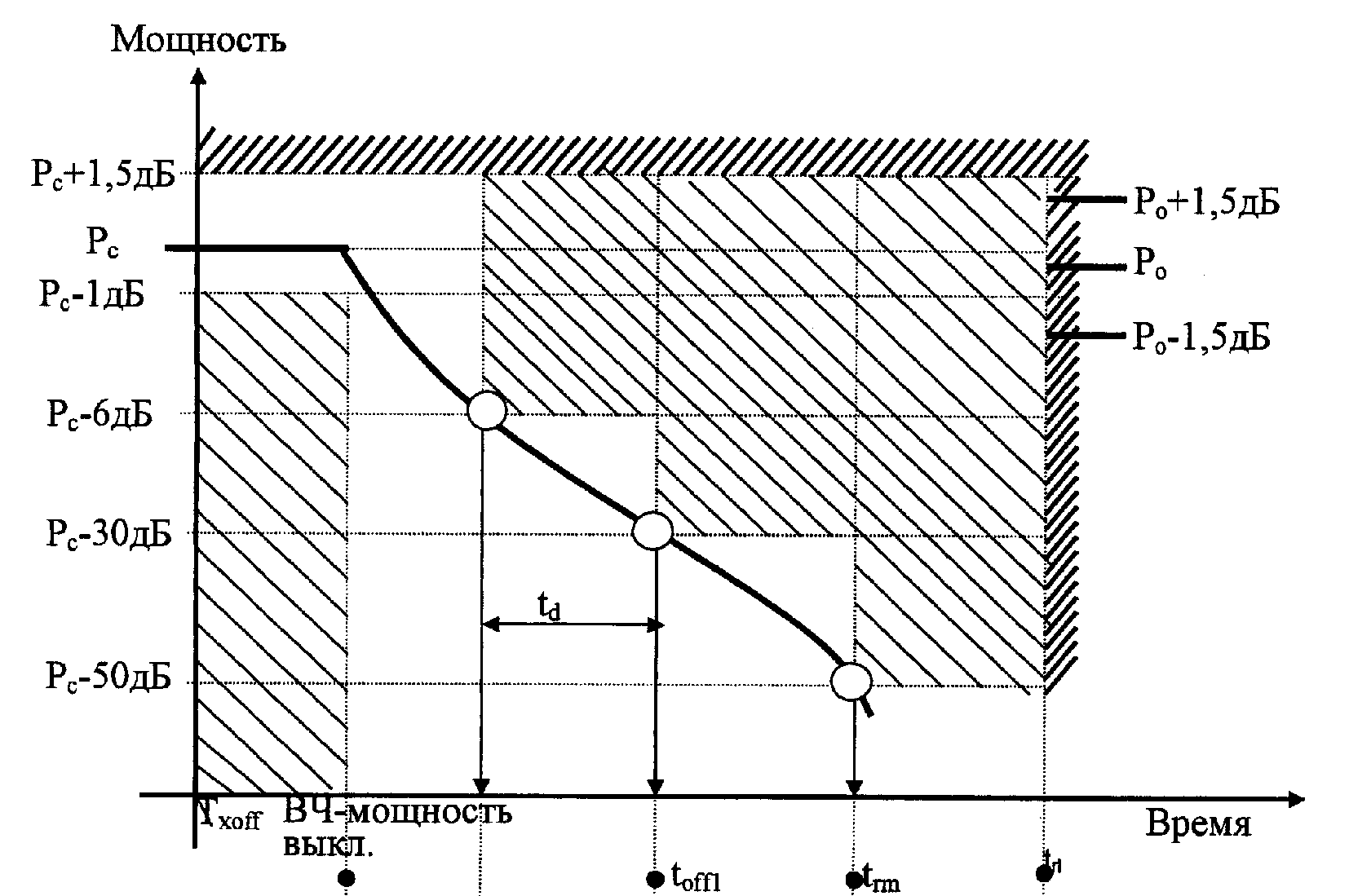

Рисунок 1. Графики переходных процессов изменения мощности

и частоты несущей при выключении передатчиков
