Приложение N 10

к Федеральным авиационным правилам

"Порядок разработки и предоставления

аэронавигационной информации",

утвержденным приказом Минтранса России

от 5 февраля 2026 г. N 50

ПОВЕРХНОСТИ УЧЕТА ДАННЫХ О МЕСТНОСТИ И ПРЕПЯТСТВИЯХ

1. В пределах зоны радиусом 10 км от контрольной точки аэродрома данные о местности должны соответствовать количественным требованиям для района с препятствиями за пределами границ аэродрома (вертодрома) (далее - район 2).

2. В зоне между окружностью радиусом 10 км и границей узлового диспетчерского района (terminal maneuvering area; далее - TMA) или окружностью радиусом 45 км (в зависимости от того, что меньше) данные о местности, которая возвышается над горизонтальной плоскостью, расположенной на 120 м выше наименьшего превышения взлетно-посадочной полосы (далее - ВПП), должны соответствовать количественным требованиям для района 2, указанного на рисунке 1.

3. В зоне между окружностью радиусом 10 км и границей TMA или окружностью радиусом 45 км (в зависимости от того, что меньше) данные о местности, которая не возвышается над горизонтальной плоскостью, расположенной на 120 м выше наименьшего превышения ВПП, должны соответствовать количественным требованиям для района с препятствиями на всей территории Российской Федерации (далее - район 1), указанного на рисунке 1.

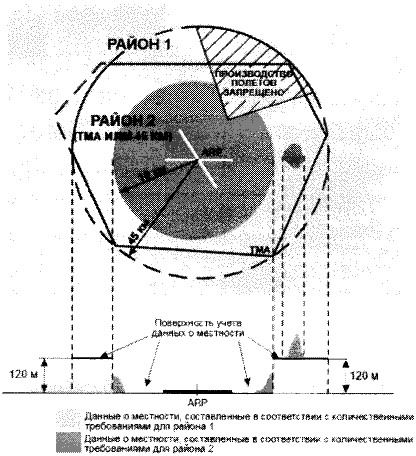

Рисунок 1. Поверхности учета данных о местности для района

1 и района 2

4. В тех зонах района 2, где производство полетов запрещено вследствие имеющихся возвышенностей на местности или других местных ограничений, данные о местности должны соответствовать количественным требованиям для района 1 (приведены в таблице 1).

Таблица 1. Количественные требования

к данным о местности

5. Данные о препятствиях для района 1 и района 2 (рисунок 2) должны соответствовать количественным требованиям на всей территории Российской Федерации.

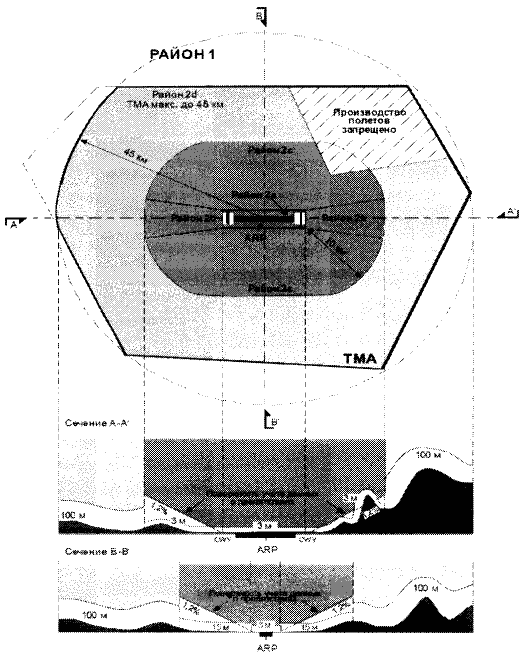

Рисунок 2. Поверхности учета данных о препятствиях

для района 1 и района 2

6. Данные о препятствиях составляются в соответствии с количественными требованиями для района 2, приведенными в таблице 2:

Таблица 2. Количественные требования

к данным о препятствиях

7. В тех зонах района 2, где производство полетов запрещено вследствие имеющихся возвышенностей на местности или других местных ограничений, данные о препятствиях составляются в соответствии с требованиями для района 1.

8. В районе 1 данные о каждом препятствии, высота которого над землей составляет 50 м или более, составляются в соответствии с количественными требованиями для района 1, приведенными в таблице 2.

9. Поверхность учета данных о местности и препятствиях для района с препятствиями по зоне, примыкающей к рабочей площади аэродрома (далее - район 3) приведена на рисунке 3.

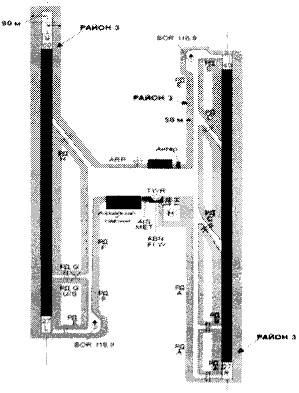

Рисунок 3. Поверхность учета данных о местности

и препятствиях для района 3

10. Поверхность учета данных о местности и препятствиях возвышается на 0,5 м над горизонтальной плоскостью, проходящей через ближайшую точку на рабочей площади аэродрома.

11. Данные о местности и препятствиях в районе 3 должны соответствовать количественным требованиями, приведенным соответственно в таблице 1 и таблице 2.

12. В зоне, простирающейся на расстояние 900 метров от порога ВПП и 60 метров с каждой стороны продленной осевой линии ВПП в направлении захода на посадку на ВПП, оборудованную для выполнения точных заходов на посадку по категории захода (category II (CAT II) и category III (CAT III) <1> (далее - район 4) (данные о местности и препятствиях должны соответствовать количественным требованиям, приведенным соответственно в таблице 1 и таблице 2), поверхность учета данных района 4 приведена на рисунке 4.

--------------------------------

<1> Doc 9365 "Руководство по всепогодным полетам" инструктивный материал в развитие приложения 4 "Аэронавигационные карты" к Конвенции.

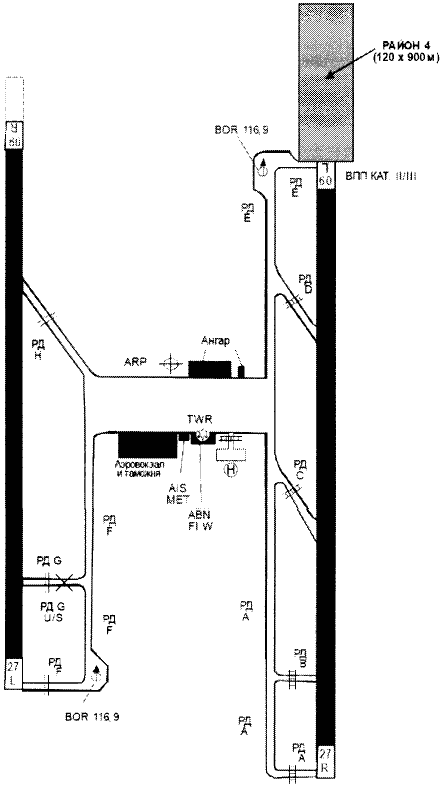

Рисунок 4. Поверхность учета данных о местности

и препятствиях для района 4

13. Местности, где на расстоянии, превышающем 900 м (3000 фут) от порога ВПП, являются горными, длину района 4 необходимо увеличить на расстояние, не превышающее 2000 м (6500 фут) от порога ВПП.

14. Атрибуты местности и атрибуты препятствий указываются в соответствии с таблицами 3 и 4 соответственно.

Таблица 3. Атрибуты местности

Таблица 4. Атрибуты препятствий
