Сценарий процесса

Пользователь проходит аутентификацию в ЭСП, выбирает реквизиты для оплаты, статический/динамический сценарий для QR-кода (для статического сценария вводится сумма), передает запрос на формирование поставщику платежного QR-кода (банк плательщика).

Поставщик платежного QR-кода проверяет возможность формирования QR-кода.

При положительном результате проверок формируется QR-код (для QR-кода в статическом сценарии рекомендуется уменьшать сумму денежных средств на счете, доступных плательщику для осуществления перевода).

Пользователь предъявляет QR-код в банкомате для снятия денежных средств. Банкомат сканирует и передает запрос в банк пользователя, чтобы проверить возможность снятия денежных средств. При положительном результате проверок передается запрос в ЭСП плательщика для подтверждения операции и указания суммы денежных средств. После подтверждения банк плательщика проверяет его корректность, уменьшает сумму денежных средств на счете, доступных пользователю для осуществления перевода, и выдает наличные денежные средства пользователю.

Пользователь предъявляет QR-код в банкомате для внесения денежных средств. Банкомат сканирует и передает запрос в банк пользователя, чтобы проверить возможность внесения денежных средств. При положительном результате проверок передается запрос в ЭСП пользователя для подтверждения операции. После подтверждения банк пользователя проверяет его корректность, передает уведомление в банкомат о возможности внесения денежных средств. Пользователь вносит денежные средства в банкомат, который передает информацию в банк пользователя о необходимости зачисления суммы денежных средств на счет.

Схемы процесса представлены на рис. 17 - 20. Меры защиты на технологических участках и подэтапах приведены в табл. 12.

МЕРЫ ЗАЩИТЫ ДЛЯ QR-КОДОВ В ЭСП ПРИ СНЯТИИ/ВНЕСЕНИИ ДЕНЕЖНЫХ СРЕДСТВ В БАНКОМАТЕ

Табл. 12

N

Подэтап/технологический участок

Меры защиты

1.

Формирование, передача, обработка запроса (данных) для генерации QR-кода

Меры защиты из раздела 9.3:

1.1.1 - 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.3.1 - 1.3.5, 2.3.1, 2.5.1, 2.5.2, 3.4.1, 3.4.2

2.

Формирование и представление QR-кода плательщиком/получателем

1.3.6, 2.1.1, 2.3.2, 2.3.5, 2.4.1, 2.4.3

3.

Сканирование и получение данных из QR-кода для дальнейшего осуществления перевода денежных средств

2.1.2, 2.2.3, 2.2.4, 3.2.1 - 3.2.3

4.

Идентификация, аутентификация и авторизация клиентов при совершении действий в целях осуществления банковских операций

1.1.4

5.

Формирование (подготовка), передача и прием электронных сообщений

3.1.6

6.

Удостоверение права клиентов распоряжаться денежными средствами

2.3.4, 2.3.7, 3.1.4, 3.1.5

7.

Осуществление банковской операции, учет результатов ее осуществления

3.1.1 - 3.1.3, 3.1.7, 3.1.8, 3.4.3

8.

Все шаги технологического подэтапа/технологические участки

2.2.2, 2.3.3, 2.3.6, 3.2.4

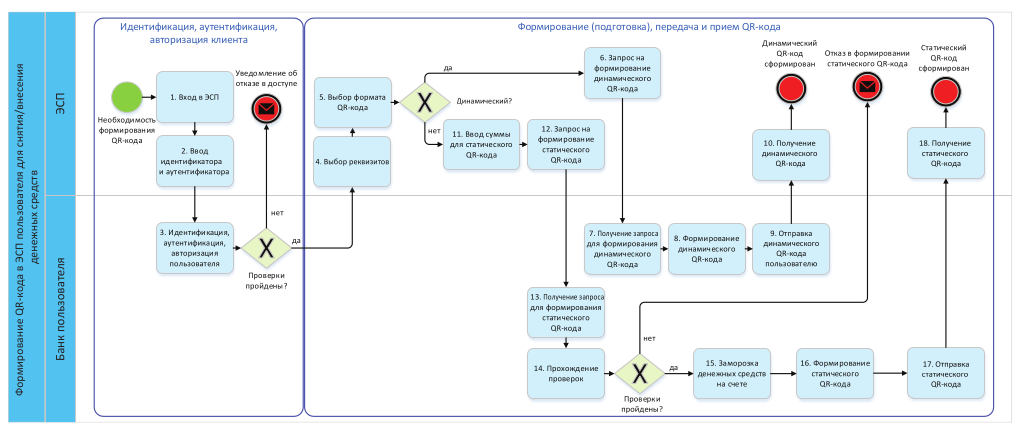

ФОРМИРОВАНИЕ QR-КОДА В ЭСП ДЛЯ СНЯТИЯ/ВНЕСЕНИЯ ДЕНЕЖНЫХ СРЕДСТВ

Рис. 17

Рисунок 22

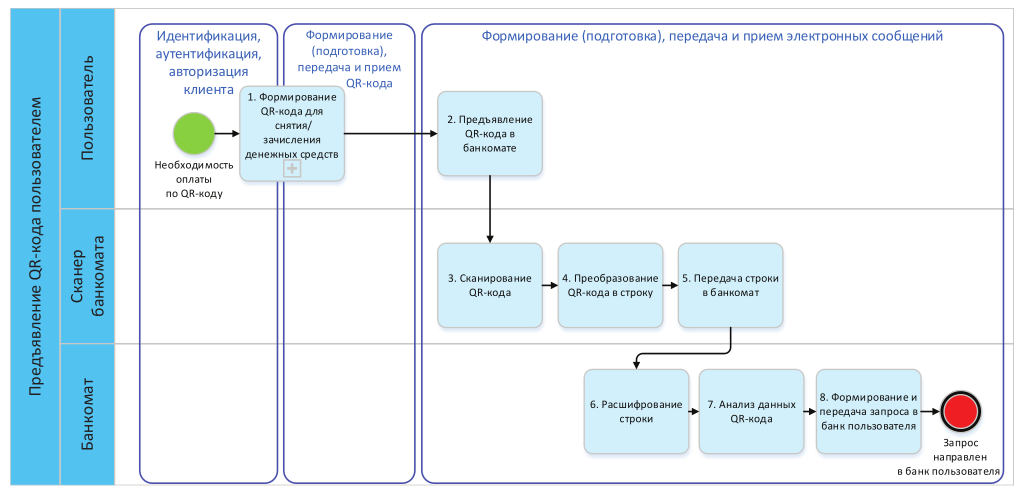

ПРЕДЪЯВЛЕНИЕ QR-КОДА ПОЛЬЗОВАТЕЛЕМ

Рис. 18

Рисунок 23

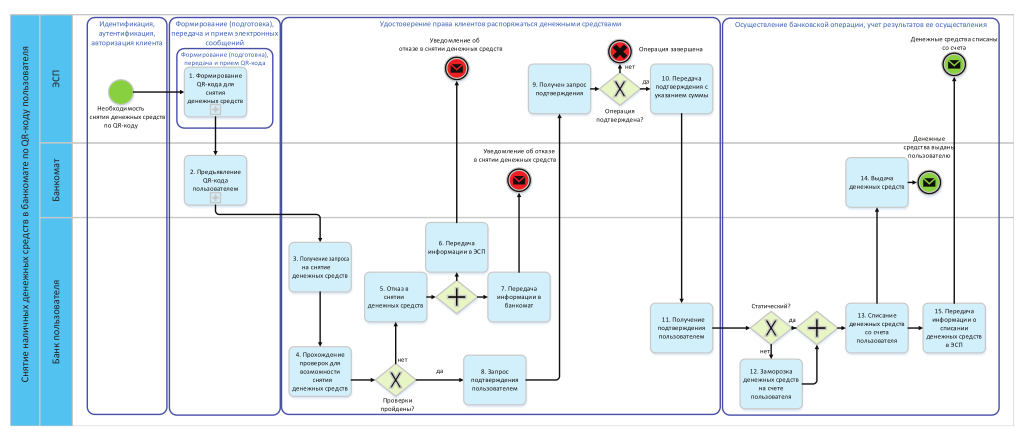

СНЯТИЕ НАЛИЧНЫХ ДЕНЕЖНЫХ СРЕДСТВ В БАНКОМАТЕ ПО QR-КОДУ ПОЛЬЗОВАТЕЛЯ

Рис. 19

Рисунок 24

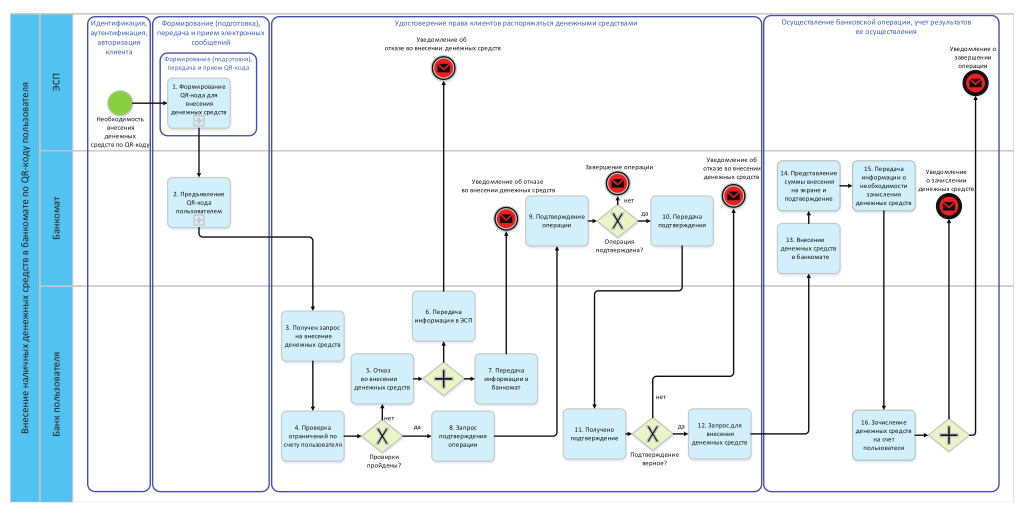

ВНЕСЕНИЕ НАЛИЧНЫХ ДЕНЕЖНЫХ СРЕДСТВ В БАНКОМАТЕ ПО QR-КОДУ ПОЛЬЗОВАТЕЛЯ

Рис. 20

Рисунок 25
