Приложение N 1

к Руководству по безопасности

"Методика установления допустимого

риска аварии при обосновании

безопасности опасных производственных

объектов нефтегазового комплекса",

утвержденному приказом

Федеральной службы по экологическому,

технологическому и атомному надзору

от 12 сентября 2023 г. N 331

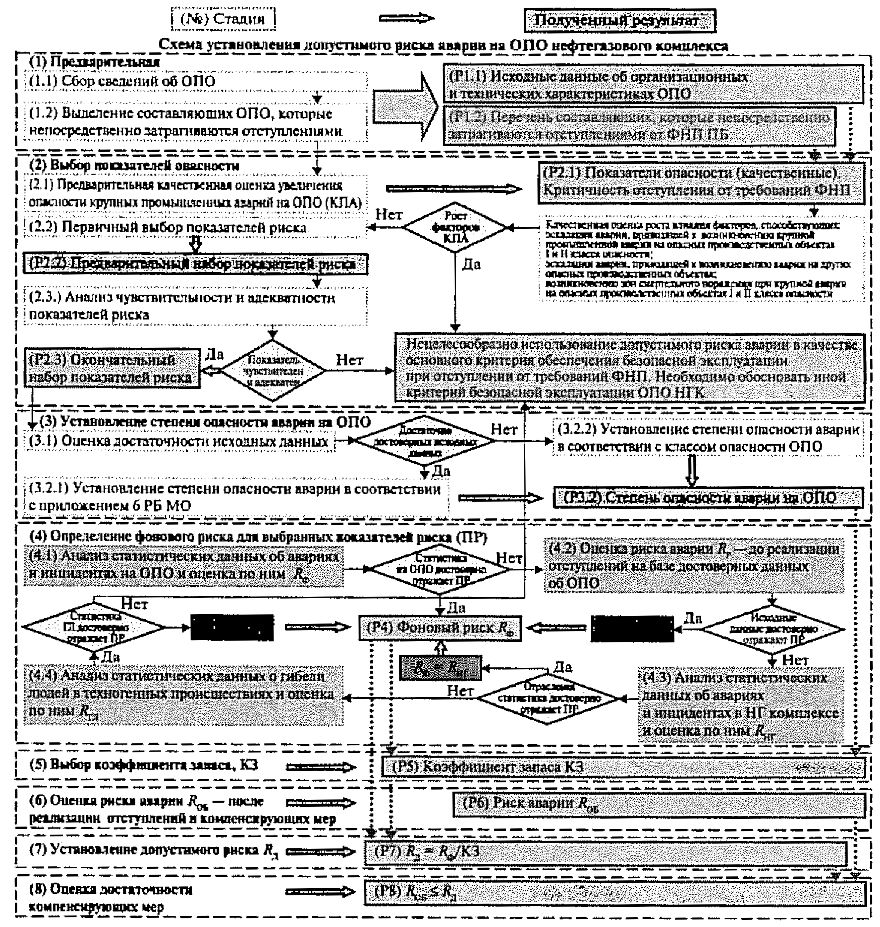

СХЕМА
ПРОЦЕДУРЫ УСТАНОВЛЕНИЯ ДОПУСТИМОГО РИСКА АВАРИИ
ПРИ ОБОСНОВАНИИ БЕЗОПАСНОСТИ ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ
ОБЪЕКТОВ НЕФТЕГАЗОВОГО КОМПЛЕКСА

Рисунок 1
