к Руководству по безопасности
"Методика анализа риска аварий
на опасных производственных объектах
морского нефтегазового комплекса",
утвержденному приказом Федеральной
службы по экологическому,
технологическому и атомному надзору
от 10 февраля 2023 г. N 51
Сбор исходной информации, необходимой для анализа риска, осуществляется с использованием имеющихся документов, в том числе предпроектных, проектных, эксплуатационных документов, материалов инженерных изысканий и других документов.
При выполнении оценки риска ОПО МНГК первоочередными источниками исходных данных являются результаты проведения оценки технического состояния ОПО на соответствие требованиям нормативных технических документов.
Ниже представлен типовой перечень основной исходной информации, необходимой для проведения работ по оценке риска аварий на ОПО МНГК, который может быть уточнен, расширен в соответствии с действующей проектной и эксплуатационной документацией:
а) генеральный план, схемы размещения, профиль трассы (для морского трубопровода) ОПО МНГК (пример профиля морского трубопровода приведен на рисунке 1 настоящего приложения);

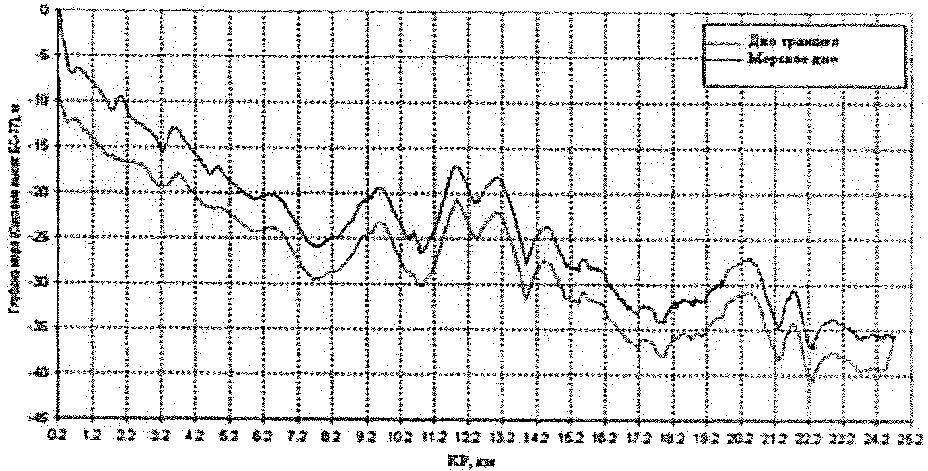

Рис. 1. Пример профиля морского трубопровода
б) краткое описание технологического процесса;
в) технологические схемы с указанием потоков, запорной арматуры и средств КИПиА;
г) перечень технологического оборудования с указанием массы, физических свойств содержания опасных веществ (пример перечня технологического оборудования для морского трубопровода представлен в таблице N 1);
Перечень основного технологического оборудования, в котором
обращаются опасные вещества
Платформа "ХХ" - место врезки в промысловый трубопровод, морская и береговая часть |
толщина стенок 25 мм, протяженность 25 км. Предельно допустимое рабочее давление 15 МПа |
д) основные характеристики опасных веществ:
компонентный состав (при условиях хранения, транспортирования);
физические свойства (молекулярный вес, плотность, температура кипения, вязкость, давление насыщенных паров);
данные о взрывопожароопасности (пределы взрываемости, температура вспышки и самовоспламенения);
данные о токсичности (ПДК в воздухе рабочей зоны и в атмосферном воздухе; летальная и пороговая токсодозы);
е) сведения об общем количестве опасных веществ, находящихся в технических устройствах аппаратах (емкостях), трубопроводах, с указанием максимального количества в единичной емкости или участке трубопровода наибольшей вместимости, общий грузооборот взрывопожароопасных веществ представляется в виде таблицы, аналогичной таблице N 2. Рекомендуется рассматривать смежное оборудование (резервуары, емкости) для учета возможности поступления взрывопожароопасных веществ из сопряженных блоков;
Данные о распределении опасных веществ по оборудованию
и трубопроводам ОПО МНГК
Трубопровод неразделенной продукции, N 1, опасное вещество, в том числе нефть, газ, вода |
|||||||
Трубопровод неразделенной продукции, N 1, опасное вещество, в том числе нефть, газ, вода |
ж) сведения о средствах автоматизации и контроля технологических процессов на трубопроводах. Описание систем автоматического регулирования, блокировок, сигнализации и других средств противоаварийной защиты, а также систем обнаружения утечек, содержащее следующие сведения:
о чувствительности и времени срабатывания системы обнаружения аварийных утечек в зависимости от объема (или расхода) аварийной утечки;
о типе и времени перекрытия потока запорной арматурой;
о возможности поступления пожаровзрывоопасных газов из смежного оборудования (резервуары, емкости);
з) описание решений, направленных на обеспечение взрывопожаробезопасности, содержащее следующие сведения:
о размерах и вместимости поддонов и отбортовок технологических площадок;
о составе и расположении средств первичного пожаротушения, системы пожаротушения, системы обнаружения загазованности;
и) климатическую характеристику района расположения ОПО.
Для районов расположения линейных объектов представляются среднемесячные температуры воздуха, скорости ветра, уровни приливов/отливов, годовые повторяемости направлений ветра и повторяемости состояний устойчивости атмосферы (в классификации по Паскуиллу - таблица N 3). Данные рекомендуется представлять в виде таблиц со ссылкой на источник информации (метеостанция) и период наблюдения.
Пример представления относительной частоты реализации
классов устойчивости атмосферы для различных скоростей ветра
в разрезе года
Рекомендуется указать возможность проявления опасных природных явлений (землетрясения, тайфуны, цунами, штормы, обледенение, морские течения, наличие айсбергов и дрейфующих льдин);
к) данные о списочной численности, сменности персонала (численность в максимальную/дневную и минимальную/ночную смены) и его размещении по сооружениям ОПО МНГК (в соответствии с экспликацией);
л) перечень иных объектов эксплуатирующей организации, объектов сторонних предприятий, организаций, населенных пунктов, мест отдыха, транспортных (морских) путей, расположенных на расстоянии до 1000 м от объектов ОПО МНГК, с указанием их расположения и численности работающих, проживающих;
м) стоимость производственных фондов ОПО МНГК, стоимость прокладки 1 км трубопровода, себестоимость транспортируемого продукта;
н) перечень аварий и инцидентов, имевших место на данном ОПО МНГК.
