Таблица 2

┌────────────────────────────────────────────────────────────────┐

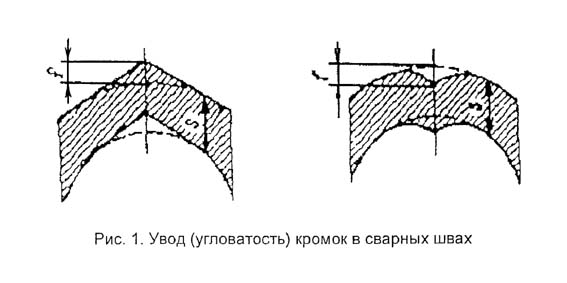

│ Максимальный увод (угловатость) f кромок в стыковых швах, мм │

├─────────────┬──────────────────────────────┬───────────────────┤

│ обечаек │ шаровых резервуаров и днищ из│ конических днищ │

│ │ лепестков │ │

├─────────────┼──────────────┬───────────────┼─────────┬─────────┤

│ независимо │ D < 5000 │ D > 5000 │D < 2000 │ D > 2000│

│ от D <*> │ │ │ │ │

├─────────────┼──────────────┼───────────────┼─────────┼─────────┤

│ 5 │ 6 │ 8 │ 5 │ 7 │

└─────────────┴──────────────┴───────────────┴─────────┴─────────┘

--------------------------------

<*> D - внутренний диаметр, мм.

4.2.3. Смещение кромок b листов (рис. 2), измеряемое по срединной поверхности, в стыковых соединениях, определяющих прочность сосуда, не должно превышать b = 0,1s, но не более 3 мм. Смещение кромок в кольцевых швах, за исключением швов, выполняемых электрошлаковой сваркой, не должно превышать величин, приведенных в табл. 3. Смещение кромок в кольцевых швах, выполняемых электрошлаковой сваркой, не должно превышать 5 мм.

Рис. 2. Смещение кромок листов

4.2. Допуски Таблица 3
