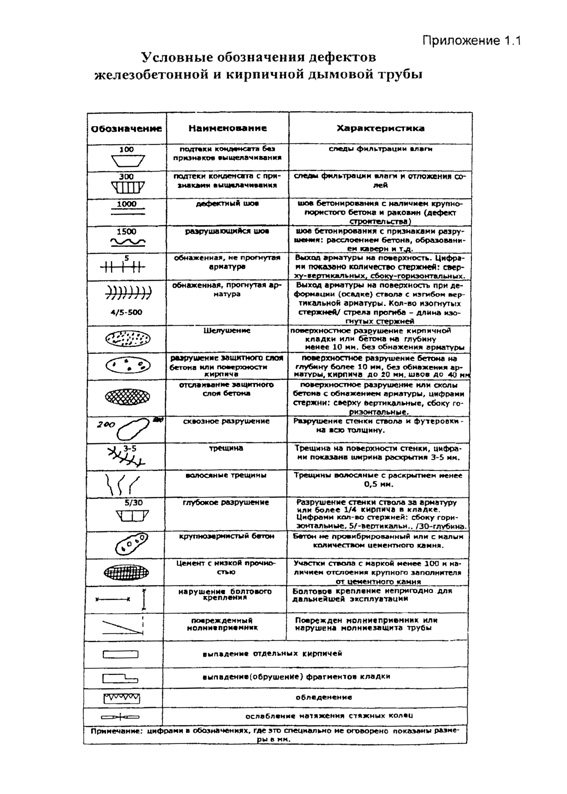

Приложение 1.1. Условные обозначения дефектов железобетонной и кирпичной дымовой трубы

┌──────────────────┬────────────────────┬────────────────────────┐

│ Обозначение │ Наименование │ Характеристика │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Подтеки конденсата │ Следы фильтрации влаги │

│ │ без признаков │ │

│ │ выщелачивания │ │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Подтеки конденсата │ Следы фильтрации влаги │

│ │ с признаками │ и отложения солей │

│ │ выщелачивания │ │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Дефектный шов │ Шов бетонирования │

│ │ │ с наличием │

│ │ │ крупнопористого │

│ │ │ бетона и раковин │

│ │ │ (дефект строительства) │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Разрушающийся шов │ Шов бетонирования │

│ │ │ с признаками │

│ │ │ разрушения: │

│ │ │ расслоением бетона, │

│ │ │ образованием каверн │

│ │ │ и т.д. │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Обнаженная, │ Выход арматуры │

│ │непрогнутая арматура│ на поверхность. │

│ │ │ Цифрами показано │

│ │ │ количество стержней: │

│ │ │ сверху - вертикальных, │

│ │ │ сбоку - горизонтальных │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Обнаженная, │ Выход арматуры │

│ │ прогнутая арматура │ на поверхность │

│ │ │ при деформации │

│ │ │ (осадке) ствола │

│ │ │ с изгибом вертикальной │

│ │ │ арматуры. Кол-во │

│ │ │ изогнутых стержней/ │

│ │ │ стрела прогиба - │

│ │ │ длина изогнутых │

│ │ │ стержней │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Шелушение │Поверхностное разрушение│

│ │ │ кирпичной кладки │

│ │ │ или бетона на глубину │

│ │ │ менее 10 мм, │

│ │ │ без обнажения арматуры │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Разрушение защитного│ Поверхностное │

│ │ слоя бетона или │ разрушение бетона │

│ │поверхности кирпича │на глубину более 10 мм, │

│ │ │без обнажения арматуры, │

│ │ │кирпича - до 20 мм, швов│

│ │ │ - до 40 мм │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Отслаивание │Поверхностное разрушение│

│ │ защитного слоя │ или сколы бетона │

│ │ бетона │ с обнажением арматуры, │

│ │ │ цифрами стержни: │

│ │ │ сверху - вертикальные, │

│ │ │ сбоку - горизонтальные │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Сквозное разрушение │ Разрушение стенки │

│ │ │ ствола и футеровки - │

│ │ │ на всю толщину │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Трещина │ Трещина на поверхности │

│ │ │ стенки, цифрами │

│ │ │ показана ширина │

│ │ │ раскрытия 3 - 5 мм │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Волосяные трещины │ Трещины волосяные │

│ │ │ с раскрытием менее │

│ │ │ 0,5 мм │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Глубокое разрушение │Разрушение стенки ствола│

│ │ │ за арматуру или более │

│ │ │ 1/4 кирпича в кладке. │

│ │ │ Цифрами кол-во │

│ │ │ стержней: сбоку - │

│ │ │ горизонтальные, │

│ │ │ 5 - вертикальн., │

│ │ │ 30 - глубина │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Крупнозернистый │ Бетон │

│ │ бетон │ непровибрированный │

│ │ │ или с малым │

│ │ │ количеством │

│ │ │ цементного камня │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Цемент с низкой │Участки ствола с маркой │

│ │ прочностью │ менее 100 и наличием │

│ │ │ отслоения крупного │

│ │ │ заполнителя │

│ │ │ от цементного камня │

├──────────────────┼────────────────────┼────────────────────────┤

│ │Нарушение болтового │ Болтовое крепление │

│ │ крепления │ непригодно │

│ │ │ для дальнейшей │

│ │ │ эксплуатации │

├──────────────────┼────────────────────┼────────────────────────┤

│ │ Поврежденный │ Поврежден │

│ │ молниеприемник │ молниеприемник │

│ │ │ или нарушена │

│ │ │ молниезащита трубы │

├──────────────────┼────────────────────┴────────────────────────┤

│ │ Выпадение отдельных кирпичей │

├──────────────────┼─────────────────────────────────────────────┤

│ │ Выпадение (обрушение) фрагментов кладки │

├──────────────────┼─────────────────────────────────────────────┤

│ │ Обледенение │

├──────────────────┼─────────────────────────────────────────────┤

│ │ Ослабление натяжения стяжных колец │

└──────────────────┴─────────────────────────────────────────────┘
