Приложение N 8

к Правилам использования водных

ресурсов Усть-Хантайского

водохранилища, утвержденным

приказом Росводресурсов

от 23 июня 2022 г. N 153

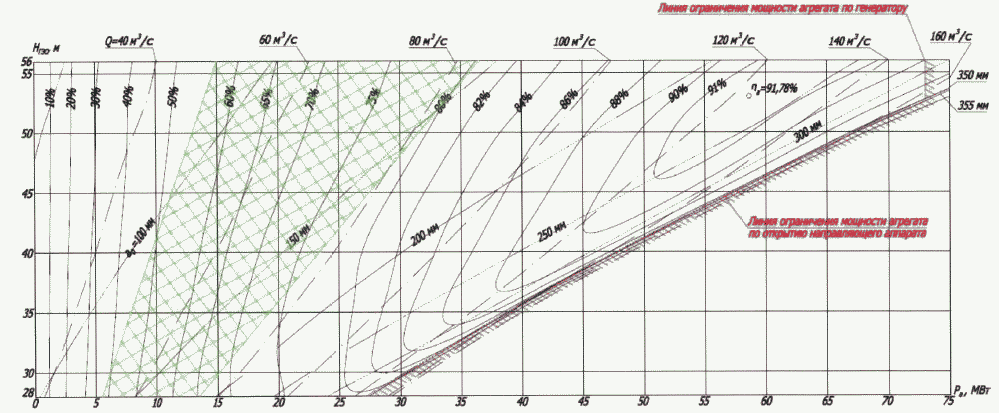

ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА ТУРБИНЫ ТИПА РО75-В-401

1. Характеристика построена на основании результатов энергетических испытаний г/а ст. N 2 Усть-Хантайской ГЭС, проведенных в декабре 2016 г. Испытания проводились при напоре ГЭС 53 м. Настоящая характеристика будет уточнена после проведения дополнительных испытаний на пониженных и повышенных напорах.

2. КПД генератора принят для режима работы гидроагрегата с номинальным коэффициентом мощности .

3. На характеристике заштрихована зона, работа в которой не рекомендуется, из-за повышенного уровня вибраций. Продолжительность работы г/а в этой зоне не должна превышать 1000 часов в год. Количество входов в зону и скорость ее прохождения в процессе регулирования не ограничивается. Данная зона определена на основании вибрационных испытаний г/а ст. N 2, которые проводились одновременно с энергетическими испытаниями. Данная зона будет уточнена после проведения дополнительных вибрационных испытаний при пониженных и повышенных напорах.

4. Условные обозначения:

Н_ГЭС - напор ГЭС (брутто), м;

P_г - мощность гидроагрегата, МВт;

Q - расход турбины, м/с;

a₀ - открытие направляющего аппарата, мм;

- К.П.Д. гидроагрегата (включает потери мощности в водоводе, турбине и генераторе), %.
