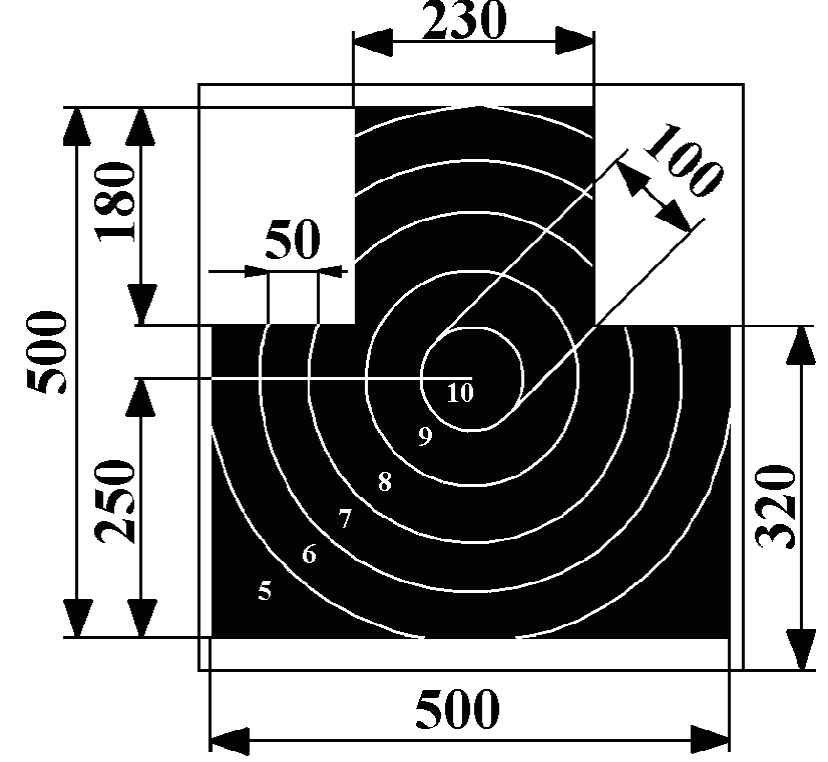

Мишень N 4 (грудная фигура с кругами)
Общий размер бланка мишени (минимальный) - ширина 550 мм, высота - 550 мм;
- диаметр габаритных окружностей:
"десятка" - 100,0 +/- 0,4 мм;
"девятка" - 200,0 +/- 0,6 мм;
"восьмерка" - 300,0 +/- 1,0 мм;
"семерка" - 400,0 +/- 1,0 мм;
"шестерка" - 500,0 +/- 1,0 мм;
"пятерка" - остальная часть мишени, за вычетом площади размером - 180 мм x 135 мм x 2 (два прямоугольника в верхней части мишени);
- достоинство габаритных зон (от "пятерки" до "десятки") нанесено по диагонали слева вверх направо цифрами, высота которых около 16 мм, ширина - 11 мм, а толщина около 0,5 мм;
- толщина габаритных линий - 0,5 - 1,0 мм
|
